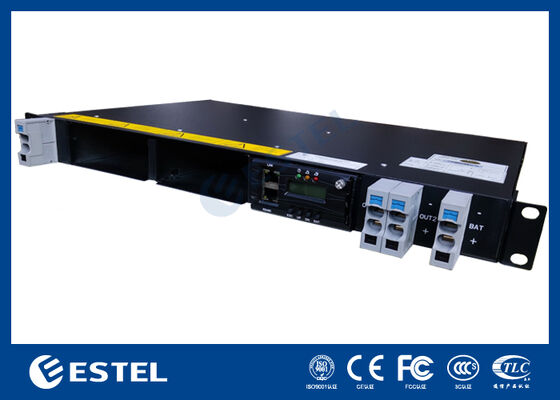

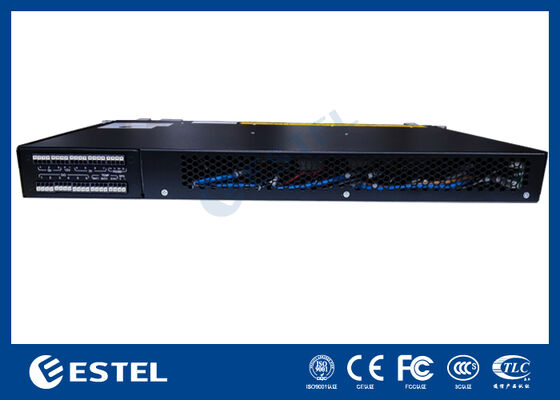

Système de rectification de télécommunications pour télécommunications avec gestion et contrôle à distance

Vue d'ensemble du produit

Le ET4860-M3I21Le système de rack d'alimentation en courant continu fournit une solution d'alimentation en courant continu de grande capacité et résiliente conçue spécifiquement pour les infrastructures de télécommunications, les opérations de centres de données,et applications industrielles nécessitant une distribution fiable de l'alimentation en courant continu. Il accepte une entrée monophase 220VAC et offre une sortie en courant continu stable réglable entre 43VDC et 58VDC, avec un point de fonctionnement nominal de 53,5VDC. Offrant une capacité de sortie maximale de 6kw,ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96%.

Doté d'une conception modulaire et redondante, le système prend en charge jusqu'à 2*3000W de modules rectificateurs configurés pour une redondance N+1, chaque module compact pesant moins de 2 kg.Les redresseurs utilisent le refroidissement par air forcé, atteindre un facteur de puissance proche de l'unité (≥ 0,99), et maintenir une faible distorsion harmonique totale (THDi ≤ 5%) pour une conversion d'énergie efficace et propre.et protection contre les pénétrations IP20, le châssis 1U monté sur rack met l'accent sur la sécurité opérationnelle, la facilité de service et l'intégration directe dans les armoires standard de 19 pouces.

Système

• La taille de l'appareil doit être comprise entre:

• Poids: ≤ 10 kg (sans redresseurs)

• Mode de refroidissement: refroidissement naturel

• Mode d'installation: Installé sur un support de 19 pouces ou à l'intérieur du placard

• Mode de câblage: entrée supérieure et sortie supérieure

• Mode d'entretien: entretien à l'avant, modification du niveau du module de support

• Niveau de protection: IP20

Distribution du courant alternatif

• Mode d'entrée:220VAC à une seule phase

• Fréquence d'entrée: 4566Hz, valeur nominale: 50Hz/60Hz

Distribution en courant continu

• La tension de sortie est de 43 ~ 58 VDC, valeur nominale de 53,5 VDC.

• Capacité maximale6kW ((2*3kw, redondance N+1)

• Détecteurs de batterie: 1U de détecteur de pression*2

• Les disjoncteurs de charge:- Je ne sais pas.1U terminal de mise en marche*2

Réducteur

• Voltage d'entrée:Pour les appareils de traitement des gaz, la valeur nominale de l'énergie utilisée doit être égale ou supérieure à:

• Efficacité: > 96%

• Puissance nominale: 3000 W (176 ∼ 300 VAC)

• Température de fonctionnement: 40 °C à + 75 °C (valeur totale inférieure à 50 °C)

• Pour les véhicules à moteur électrique, les dimensions sont indiquées à l'annexe I.

• Poids: ≤ 2 kg

• Mode de refroidissement: refroidissement forcé

• Facteur de puissance: ≥ 0.99

• THD: ≤ 5%

• la puissance de sortie en courant continu est de ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximum 55A

Contrôleur

• Entrée de signal: 3 AI (3 température ambiante), 7 DI

• Sortie d'alarme: 6 contact à sec

• Port de communication: RS232/485, SNMP

• Mode d'affichage: LCD

Environnement

• Température de fonctionnement: ¥40°C ~ +65°C (hauteur de sortie totale inférieure à 50°C)

• Température de stockage: ¥40°C ~ +70°C

• Humidité de fonctionnement: 5% à 95% (non condensée)

• Altitude: 0 ~ 3000 m (Si l'altitude est comprise entre 2000 m et 3000 m, la température maximale de fonctionnement diminue de 1 °C à mesure que l'altitude augmente de 200 m.)
