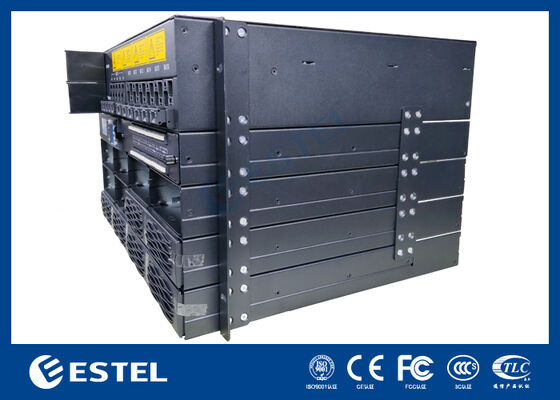

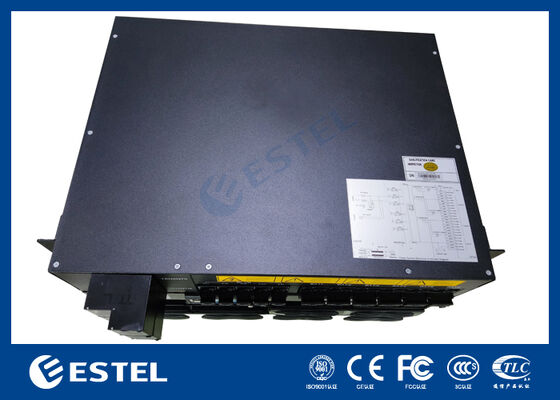

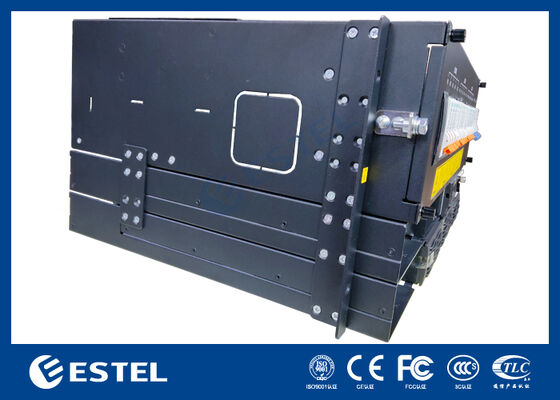

Système de distribution d'alimentation CC modulaire de 19 pouces pour réseaux de télécommunication avec entrées batterie et surveillance intégrée
Détails de produit
Système d'alimentation CC modulaire de 19 pouces
,Distribution d'alimentation de télécommunication avec entrées batterie
,Système d'alimentation de télécommunication avec surveillance intégrée
Système de distribution d'énergie CC modulaire de 19 pouces pour réseaux de télécommunications avec entrées de batterie et surveillance intégrée
Description du produit du système de distribution d'énergie CC
Le système de distribution d'énergie CC modulaire de 19 pouces est conçu pour les applications de télécommunications où une distribution d'énergie CC fiable et centralisée est essentielle. Idéal pour les armoires de télécommunications, les salles de communication et les centres de données, le système prend en charge la distribution d'énergie pour une large gamme d'équipements de télécommunications. L'unité offre des sorties d'alimentation modulaires, des entrées de batterie et est équipée d'un contrôleur pour une surveillance et un contrôle faciles.
Principales caractéristiques du système de distribution d'énergie CC
-
Capacité de puissance élevée : conçu pour gérer les applications de télécommunications exigeantes avec une distribution d’énergie à haut rendement.
-
Conception modulaire : configurations flexibles avec plusieurs sorties d'alimentation CC et entrées de batterie pour la redondance.
-
Surveillance intégrée : le contrôleur intégré fournit des informations en temps réel sur l'état de l'alimentation, les alarmes et l'état du système.
-
Disposition à accès frontal : simplifie le câblage, l'entretien et la maintenance continue sans retirer l'unité du rack.
-
Ports de communication : comprend des ports LAN et RS485 pour la surveillance à distance et la communication de données.
Spécifications techniques du système de distribution d'énergie CC
|
Article |
Spécification |
|
Modèle |
Système de distribution d'énergie CC modulaire de 19 pouces |
|
Type de produit |
Système de distribution d'alimentation CC modulaire monté en rack |
|
Type d'installation |
Installation en rack ou en armoire de 19 pouces |
|
Structure du châssis |
Châssis métallique à profil bas avec accès frontal |
|
Capacité de puissance nominale |
8 kW à 21 kW (selon configuration) |
|
Tension d'entrée (AC) |
176-300 V CA (entrée large plage pour plus de flexibilité) |
|
Tension de sortie (CC) |
−48 V DC (tension télécom standard) |
|
Quantité de sortie du chargeur |
8 sorties d'alimentation, étiquetées F1 à F8 |
|
Quantité d'entrée de batterie |
2 entrées de batterie, étiquetées BAT1 et BAT2 |
|
Étiquette de déconnexion de charge |
1 position marquée BLVD |
|
Interface du contrôleur |
Écran LCD intégré avec LED d'état et touches de fonctionnement |
|
Touches du contrôleur |
4 touches : ESC, UP, DN, ENT |
|
Ports de communication |
1 port LAN, 1 port RS485 pour communication à distance |
|
Bornes d'entrée numérique |
7 bornes DI, étiquetées DI 1–7 |
|
Bornes de sortie numérique |
6 bornes DO, étiquetées DO 1–6 |
|
Marquage des signaux auxiliaires |
Marquages pour 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Bornier de signaux |
Comprend un bornier RS485+/RS485- |
|
Refroidissement |
Système de refroidissement par air efficace pour les environnements à haute température |
|
Disposition de la distribution avant |
Sections pour l'alimentation, la batterie, le contrôleur et le terminal intégrées dans un seul panneau avant |
|
Matériel de montage |
Oreilles de rack incluses pour une installation sécurisée dans les armoires télécom |
|
Accès mécanique |
Fonctionnement frontal pour faciliter l'entretien et les mises à niveau |
Directives d'exploitation du système de distribution d'énergie CC
-
Installation : Montez le système de distribution d'alimentation CC dans un rack de 19 pouces à l'aide des supports de montage latéraux fournis.
-
Connexions d'alimentation : connectez les sorties d'alimentation CC à l'équipement via les bornes F1 à F8 en fonction de la conception de votre installation.
-
Intégration de la batterie : assurez-vous de la bonne polarité lors de la connexion des entrées BAT1 et BAT2 aux chaînes de batterie de secours.
-
Surveillance à distance : utilisez l'interface LAN ou RS485 pour relier le système à une plate-forme de surveillance à distance pour des alertes en temps réel et un suivi des performances.
-
Câblage des signaux : les signaux externes (par exemple, DI, DO, TEMP, BAT, ENV) doivent être câblés via le bornier de signal dédié à des fins de surveillance.
-
