Introduction au projet

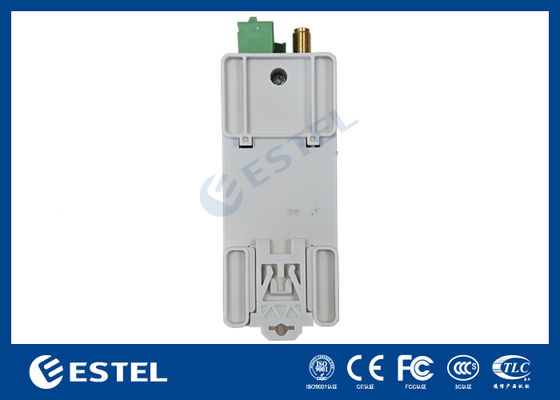

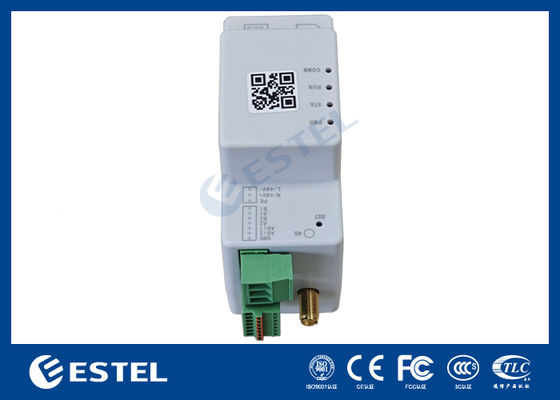

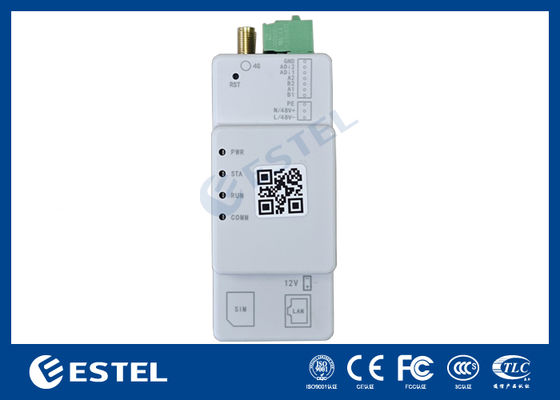

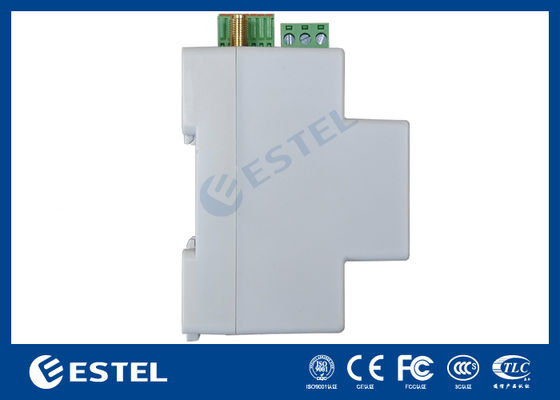

Le DTU200EG est un dispositif conçu pour les systèmes de surveillance et l'acquisition de données générales.Il peut réaliser l'acquisition de données, contrôle de sortie, communication à distance et autres fonctions, et intégrer toutes les fonctions dans une seule plateforme.
Il est alimenté par une source d'alimentation externe (AC/DC) Il peut fournir une mesure analogique générale à 2 canaux (AI) ou une entrée numérique à 2 canaux (DI), à 2 canaux Il dispose d'un port série RS485, d'une sortie 12V,et un port Ethernet.
Ce sous-système de surveillance collecte et traite directement les données des appareils et des capteurs de la micro-station. Les données sont téléchargées au centre de surveillance via la communication sans fil ou Ethernet.Le DTU200EG prend en charge la fonctionnalité de batterie de secours après une panne de courantIl est conçu pour des scénarios de déploiement à faible puissance, à faible coût et à faible trafic de données.
Caractéristiques du produit
220V AC (176V) ~ 264V) / DC 240V DC (165V) ~ 288V) / DC-48VDC (-36V ~ -72V) Il est alimenté par une tension spécifique et a pour fonction de mesurer et de juger AC/DC.
Il prend en charge le module de communication 4G, la communication par port Ethernet et la connexion Wi-Fi locale.
Prend en charge la fonction de positionnement GPS;
Plusieurs ports série RS485. Il peut être connecté à des sources d'alimentation, des climatiseurs, des protocoles intelligents tels que le système de gestion de la batterie (BMS);
Prend en charge la batterie de secours;
les améliorations et la maintenance locales ou à distance;
Le boîtier du produit est de taille modérée et facile à installer.
Faible coût, faible consommation d'énergie, faible trafic de données et adapté au déploiement et à l'installation à grande échelle;
Toutes les fonctions répondent aux exigences techniques pertinentes des opérateurs traditionnels actuels;
Paramètres techniques
| Nom |
Ça y est! |
Nom de l'entreprise |
| CPU/stockage |
|
CPU: Xtensa microprocesseur à double cœur 32 bits LX6, vitesse d'horloge 240MHz. |
|
Entrée de l'AI/DI
|
2
|
2 type de tension pour la route IA;
AI Précision de mesure: de 30% à l'échelle complète, l'erreur de mesure est ≤ 5 mV; à 30% de l'échelle et au-dessus, l'erreur de mesure de la valeur d'acquisition du signal de tension est ≤ 0,2%;
DI Précision de mesure: 100%;
|
|
La bouche connectée intelligente
|
2
|
2 route RS485 Bouche de série;
Tous les ports série peuvent être configurés avec des paramètres tels que la vitesse, la largeur du bit de communication et la somme de contrôle.et le taux de perte de paquets est de 0.
|
| Sortie DC12V |
1 |
une sortie réglable de 12 V ± 10% sur route; puissance totale ≥ 1,2 W; |
| Batterie de secours (facultatif) |
1 |
La batterie de secours dispose d'une fonction de gestion de la charge et de la décharge intégrée et signale un signal d'alarme de panne de courant dans un délai spécifié lorsque la capacité de la batterie satisfait aux exigences. |
| Bout Ethernet |
1 |
1 Le port réseau prend en charge les fonctions de débogage des ports du réseau local; |
| La SMA attrape la bouche |
1 |
1 bouche de raccordement de l'antenne de communication routière; |
| Module de communication (en option) |
1 |
Prend en charge tous les types de réseaux: module de communication 2/3/4G ou module de communication CAT1 4G; |
| Feux d'affichage |
4 |
4 Il existe plusieurs feux indicateurs généraux, dont un indicateur de puissance externe, un indicateur d'état, un indicateur de fonctionnement et un indicateur de communication. |
| WIFI (facultatif) |
|
Prise en charge de la communication WiFi; |
|
Énergie électrique
|
1
|
Prend en charge la mesure de la tension et la détection automatique du courant alternatif;
Paramètres de l'alimentation électrique: type CA 220V CA (176 V~264 V); DC 240V CC (165V~288V ); type CA -48VDC (-36V~-72V );
|
| Taille et méthode d'installation |
longueur 88,2 mm, largeur 37,5 mm, hauteur 69,4 mm. 35 mm Installation de rails de guidage standard. |
| Adaptabilité à l'environnement |
Température de stockage: -40°70°C
Température de fonctionnement: -20°60°C
|
| Niveau de protection |
Résistance à la corrosion |
| Protection contre la foudre |
Apporte d'alimentation: mode différentiel 3KA, mode commun 3KA; mode différentiel pour les autres ports 2KA, mode commun 3KA |
| Consommation d'électricité |
La consommation d'énergie en veille de l'ensemble de la machine est ≤ 2 W (lorsque la batterie de secours n'est pas chargée). |
