Échangeur de chaleur d'enceinte 48VDC 325W/K avec communication RS485 MODBUS RTU

Échangeur de chaleur 48VDC 325W/K pour boîtier, communication RS485, protocole MODBUS RTU

Échangeur de chaleur

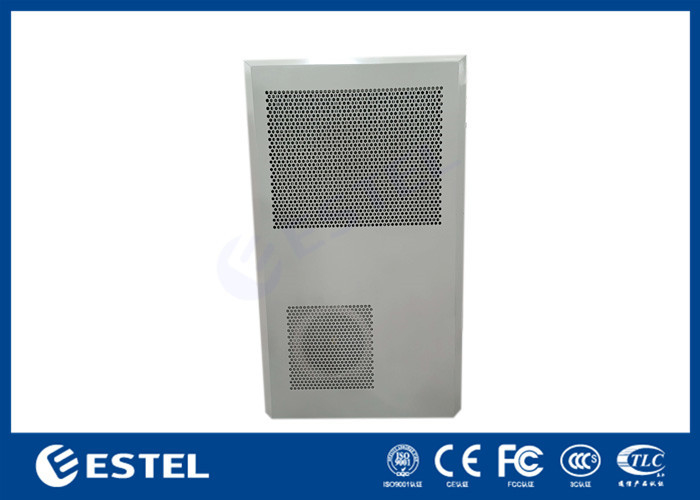

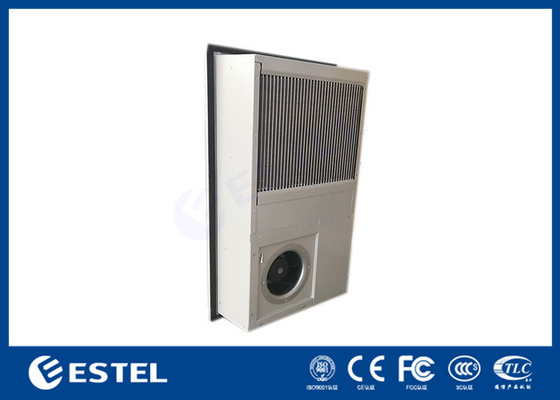

Le HCZA-325-000-250 échangeur de chaleur est une solution de refroidissement passive conçue pour divers espaces clos, assurant une dissipation thermique efficace pour les équipements électroniques.

Principales caractéristiques

• Conception de refroidissement passive: Utilise un noyau d'échangeur de chaleur à contre-courant où l'air ambiant passe d'un côté d'une plaque en aluminium et l'air contaminé passe de l'autre côté. Cette conception permet le transfert de chaleur de l'air contaminé à l'air ambiant tout en maintenant les flux d'air séparés, garantissant ainsi l'absence de contamination croisée.

• Haute efficacité: L'échangeur de chaleur est conçu pour minimiser la perte de pression d'air, permettant un refroidissement plus efficace avec un ventilateur de même taille.

• Durabilité: Construit avec des matériaux et des procédés robustes, assurant une longue durée de vie allant jusqu'à 10 ans.

• Économie d'énergie: Permet d'économiser jusqu'à 85 % d'énergie en récupérant la chaleur des gaz d'échappement et en réduisant le besoin de systèmes de refroidissement supplémentaires.

• Conformité: Répond aux normes internationales, y compris les certifications RoHS, CE et ISO, garantissant la sécurité et la responsabilité environnementale.

Applications

L'échangeur de chaleur HCZA-325-000-250 est idéal pour diverses applications, notamment :

• Abris de télécommunications: Idéal pour le refroidissement des armoires et des abris de télécommunications, en particulier dans les environnements extérieurs où la climatisation traditionnelle peut ne pas être possible.

• Enceintes industrielles: Convient à diverses applications industrielles nécessitant une dissipation thermique efficace dans des espaces clos.

• Systèmes de stockage d'énergie: Efficace pour maintenir des températures optimales pour les batteries et autres composants dans les solutions de stockage d'énergie.

• Centres de données: Aide à gérer la dissipation de chaleur dans les centres de données, contribuant ainsi à l'efficacité énergétique et à la fiabilité des équipements.

Spécifications

• Capacité de refroidissement: Varie de 35W/K à 90W/K, selon le modèle spécifique.

• Plage de température de fonctionnement: -40°C à +70°C, ce qui le rend adapté à un large éventail de conditions environnementales.

• Débit d'air: Les débits d'air internes varient de 200 m³/h à 550 m³/h, selon le modèle.

• Alimentation: Disponible en versions CC (48 V) et CA (220 V-240 V) pour s'adapter aux différentes exigences d'installation.

• Niveau sonore: Varie de 45 dB(A) à 54 dB(A) à une distance de 3 mètres, assurant un fonctionnement silencieux.

• Indice de protection: IP55, offrant une protection contre la poussière et l'intrusion d'eau.

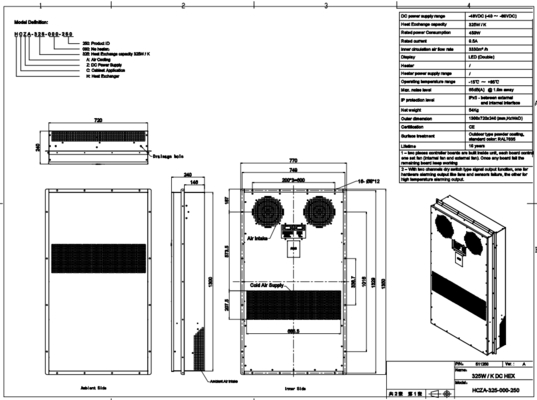

Détails de l'interface de montage

• Définition du modèle :
  HCZA-325-000-250

• Plage d'alimentation CC :
  -49VDC (-40V à -60VDC)

• Capacité d'échange thermique :
  328W/K

• Consommation électrique nominale :
  450W

• Courant nominal :
  33A (débit d'air)

• Débit d'air de circulation interne :
  3330m³/h

• Affichage :
  LED (double)

• Chauffage :
  Alimentation du chauffage : Chauffage LED avec conditions de fonctionnement spécifiées.

• Plage de température de fonctionnement :
  -15°C à +65°C

• Niveau sonore :
  ≤68dB(A) à 1 m de distance

• Niveau de protection IP :
  IP-5 (entre l'interface externe et interne)

• Poids net :
  54 kg

• Dimension extérieure :
  1300 mm x 740 mm x 240 mm (H x L x P)

• Certification :
  CE

• Durée de vie :
  10 ans

• Remarques :
  Il n'est pas recommandé d'ajouter un revêtement supplémentaire.

• Type d'installation :
  Entrée d'air externe requise par le client.

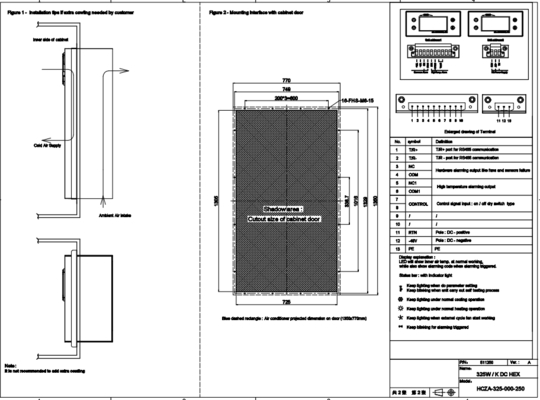

• Taille de la découpe de la porte de l'armoire :
  770 mm x 2000 mm.

• Interface de montage sur la porte de l'armoire :
  Dimensions d'installation pour les découpes côté porte fournies. Les dimensions garantissent une bonne circulation de l'air et l'ajustement du système de refroidissement.

• Connexion des bornes :

  • Port T/R : Pour la communication RS485.

  • NC1 : Pas de connexion.

  • COM1 : Port de communication pour la connexion interne.

  • COM2 : Port de communication pour la gestion des données.

• Fonctionnalités de contrôle de l'unité :
  Contrôle des interrupteurs marche/arrêt pour divers composants internes tels que les ventilateurs et les radiateurs afin d'assurer un fonctionnement efficace.
