Dispositif de protection contre les surtensions (SPD) pour la distribution d'énergie 40kA Port d'alarme à distance contre les surtensions

Parafoudre (SPD) pour distribution d'énergie, courant de surtension 40kA, port d'alarme à distance

Description du produit

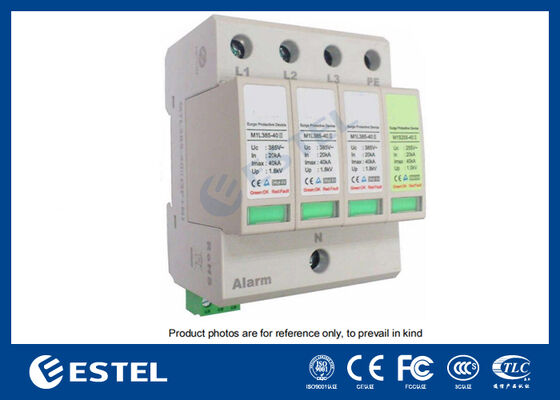

Le Parafoudre (SPD) M1L385-40 II est un système de protection électrique hautement fiable conçu pour protéger les équipements contre les surtensions et les pics de courant dans les systèmes de distribution d'énergie basse tension. Ce dispositif est spécifiquement conçu pour les applications où la protection contre les surintensités et les surchauffes est essentielle, offrant une protection robuste pour les systèmes électriques et les appareils électroniques sensibles.

Le modèle M1L385-40 II est conforme aux normes de protection de classe C et est capable de supporter des courants de surtension allant jusqu'à 40kA (test 8/20µs), ce qui le rend adapté à une utilisation dans les systèmes de distribution d'énergie et les équipements vulnérables aux surtensions transitoires. Il est équipé d'un port d'alarme à distance (contact sans potentiel), offrant aux utilisateurs des capacités de surveillance en temps réel et des alertes en cas de défauts ou de défaillances potentielles, assurant ainsi l'intégrité continue du système et réduisant les temps d'arrêt.

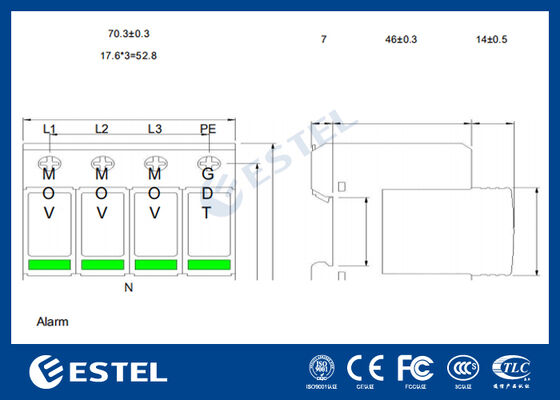

Le dispositif est conçu avec une base intégrée pour une installation et une maintenance faciles, généralement monté sur un rail DIN de 35 mm, ce qui est une pratique courante pour les tableaux électriques. Cette méthode d'installation garantit que le SPD peut être fixé en toute sécurité dans le système sans compromettre l'efficacité globale de la configuration électrique. Le dispositif prend également en charge des tailles de câblage flexibles allant de 1,5 mm² à 25 mm² pour les connexions flexibles, et jusqu'à 35 mm² pour les connexions rigides, s'adaptant à diverses exigences d'installation.

Spécifications clés

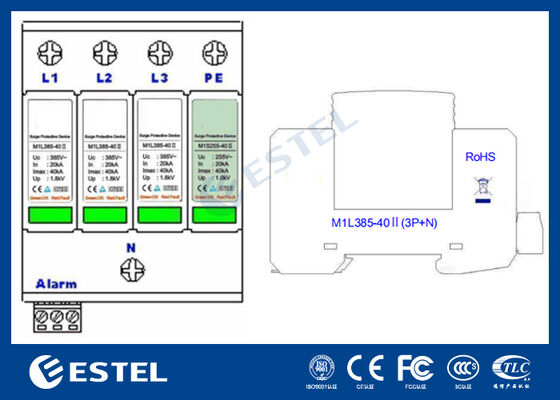

Modèle: M1L385-40 II (3P+N)

Tension de travail nominale:

230V/400VAC (L-N / N-PE)

Fréquence nominale: 48Hz à 62Hz

Tension de fonctionnement maximale:

385V (L-N) / 255V (N-PE)

Courant de décharge nominal (In):

20kA (L-N; N-PE)

Courant de décharge maximal (Imax):

40kA (L-N; N-PE)

Niveau de protection de tension (Up):

1,8kV (L-N) / 1,0kV (N-PE)

Caractéristiques de surtension temporaire (TOV):

5s à 385V (L-N) / 400V pendant 5 secondes

1200V (L-PE) / 200ms pour les caractéristiques de défaillance

Courant de court-circuit:

25kArms

Taille pour connexion de borne:

1,5mm² à 25mm² (flexible) / 35mm² (rigide)

Courant maximal pour le port d'alarme:

250V / 0,5A (AC) 0,1A (DC); 125V / 1A (AC) 0,5A (DC)

Indice de résistance au feu de la coque:

UL94 V-0

Indice IP:

IP20

Système de surveillance d'alarme

Le M1L385-40 II SPD dispose d'un port d'alarme à distance qui fournit un retour d'information en temps réel sur l'état de fonctionnement de l'appareil. Le système d'alarme est activé par un contact sans potentiel et contribue à maintenir l'efficacité opérationnelle en alertant les utilisateurs lorsque la maintenance ou le remplacement est nécessaire, garantissant ainsi que les temps d'arrêt des équipements sont minimisés. La fonction d'alarme à distance facilite également l'intégration dans des systèmes de surveillance plus importants, améliorant la supervision des infrastructures critiques.

Instructions d'installation

L'appareil est conçu pour être installé par des professionnels autorisés uniquement. Il est généralement monté sur un rail DIN de 35 mm à l'intérieur d'un tableau électrique. Le SPD doit être câblé conformément aux instructions suivantes :

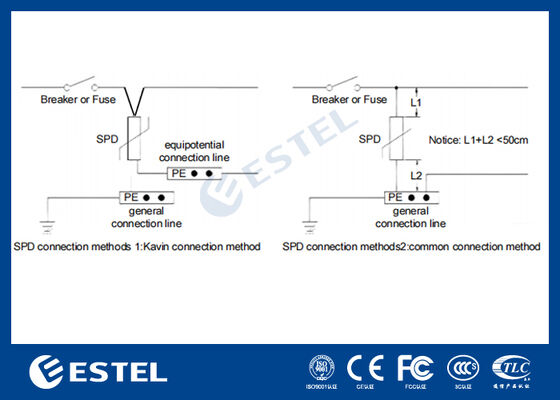

Méthode de connexion: Une connexion parallèle commune peut être utilisée pour le câblage, avec un fil de cuivre multibrins maximum de 16 mm². La longueur totale du câble de connexion ne doit pas dépasser 0,5 mètre.

Le borne de connexion d'alarme est située en bas de l' parafoudre. Pour la surveillance à distance, les utilisateurs doivent retirer les fiches de câblage et insérer les fils de l'alarme dans les trous appropriés des fiches de câblage, puis insérer les fiches dans leur position d'origine et serrer les vis.

En suivant les instructions fournies, l'appareil peut être intégré dans le système électrique, offrant une protection robuste contre les surtensions et garantissant un fonctionnement continu et fiable.

Avantages du parafoudre M1L385-40 II :

Capacité de courant de surtension élevée: Avec un courant de décharge maximal de 40kA, ce SPD peut gérer des surtensions importantes et des tensions transitoires, offrant une excellente protection aux équipements sensibles.

Capacité de surveillance à distance: Le port d'alarme à distance intégré permet une surveillance et une maintenance faciles, garantissant que tout problème peut être rapidement résolu.

Installation conviviale: La montage sur rail DIN simplifie l'installation et facilite l'intégration dans l'infrastructure électrique existante.

Large plage de protection de tension: Capable de supporter des tensions allant jusqu'à 385V (L-N) et 255V (N-PE), ce qui le rend adapté à une variété d'applications dans les systèmes de distribution d'énergie.

Durable et sûr: La coque ignifuge (UL94 V-0) et la protection IP20 garantissent que l'appareil reste sûr et durable dans divers environnements d'exploitation.

Domaines d'application :

Systèmes de distribution d'énergie: Protège les systèmes d'alimentation contre les conditions de surtension transitoire qui pourraient endommager les composants sensibles.

Équipements de télécommunication: Assure la sécurité des équipements de télécommunication en empêchant les surtensions d'affecter les performances.

Systèmes électriques industriels: Protège les machines et équipements industriels contre les défauts électriques qui pourraient entraîner des temps d'arrêt ou des dommages.

Systèmes d'énergie renouvelable: Protège les systèmes solaires, éoliens et autres systèmes d'énergie renouvelable contre les surtensions électriques causées par des facteurs externes.

Résumé

Le Parafoudre M1L385-40 II offre une protection très efficace pour les systèmes électriques et les équipements sensibles contre les surtensions, les pics de courant et les défauts électriques. Avec sa capacité de courant de surtension élevée, ses fonctions de surveillance à distance et son installation facile via le montage sur rail DIN, c'est un choix fiable pour les applications industrielles, de télécommunication et de distribution d'énergie.
