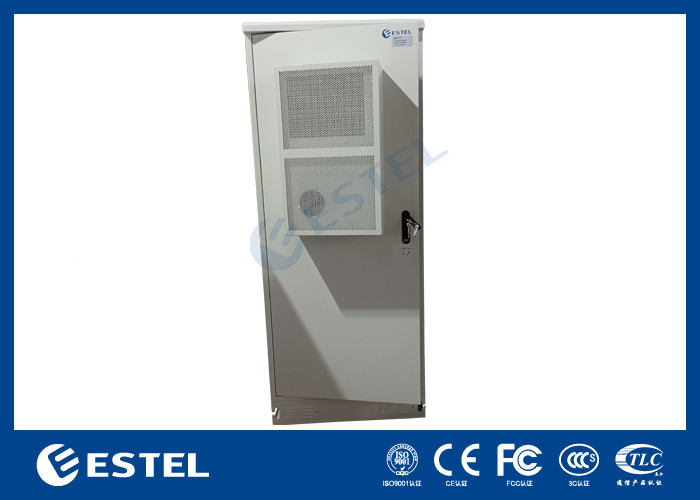

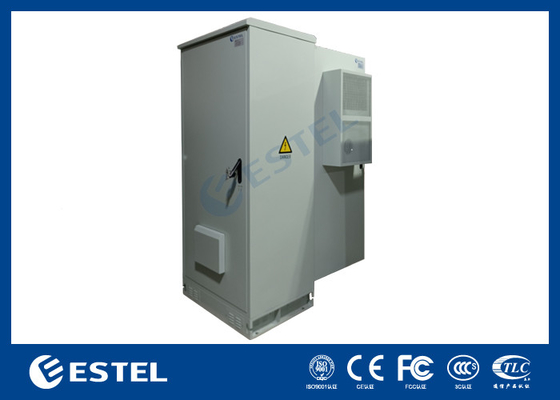

Cabinet extérieur IP55 adapté aux besoins du client par Cabinet extérieur de la batterie 40U facilement assemblé avec le refroidissement

1. Armoire de batterie extérieure 40U personnalisée IP55, armoire facilement assemblée avec fonction de refroidissement

• L'armoire est résistante à la poussière, au soleil et à la pluie, ce qui est utilisé dans un environnement extérieur.

• Refroidissement des armoires : ventilateurs et climatiseur. (Autre option de refroidissement : échangeur de chaleur). MTBF≥50000h

• La disposition de l'armoire est raisonnable, ce qui facilitera l'accès, la fixation et la mise à la terre des câbles. Il y a des trous d'entrée individuellement pour le câble d'alimentation, le câble de signal et le câble optique.

• Tous les câbles utilisés dans l'armoire sont fabriqués à partir de matériaux ignifuges.

2. Armoire de batterie extérieure 40U adaptée aux besoins du client IP55, armoire facilement assemblée avec détails de refroidissement :

• Matériau de l'armoire : L'armoire est en acier galvanisé, avec double paroi, épaisseur de la plaque extérieure : 1,5 mm, épaisseur de la plaque intérieure : 0,8 mm. Il y a une isolation thermique entre le mur intérieur et le mur extérieur. Le matériau isolant est du PEF de 20 mm, coefficient d'isolation thermique : 0,035 W/m·K. L'armoire est de type assemblé.

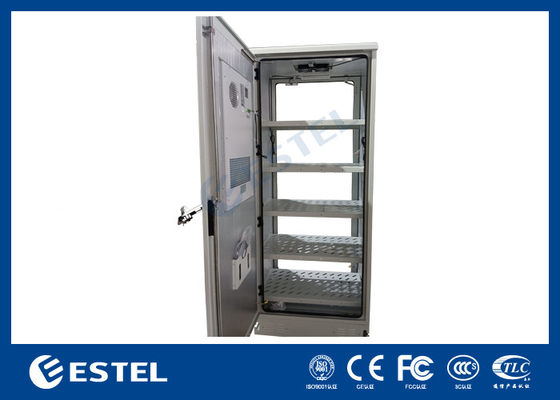

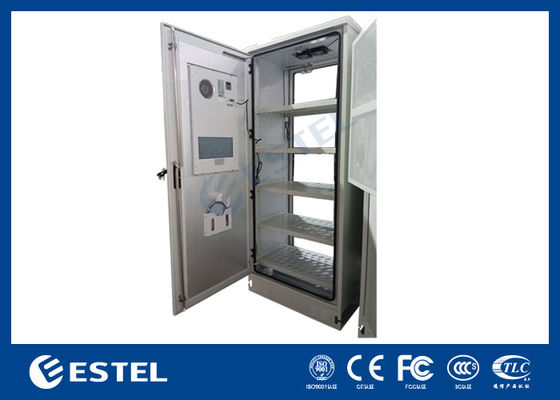

• Structure de l'armoire : L'armoire comprend une étagère à piles pour placer les piles. L'armoire comprend un climatiseur Peltier et des ventilateurs, installés sur la porte d'entrée.

• Porte et serrure de l'armoire : L'armoire comprend une porte d'entrée. La porte de l'armoire utilise une structure intégrée. L'angle d'ouverture de la porte est supérieur à 110° et le dispositif de limite de porte peut limiter l'angle d'ouverture. La serrure est une serrure antivol à trois points, supportant un cadenas.

3. Armoire de batterie extérieure 40U adaptée aux besoins du client IP55, armoire facilement assemblée Détails rapides :

4. Armoire de batterie extérieure 40U adaptée aux besoins du client IP55, armoire facilement assemblée Spécifications :

5. Diagramme des dimensions

6. Conception antivol de serrure de porte

• La résistance aux dommages du verrou antivol répond aux exigences GA/T 73-1994 « Verrou antivol mécanique » de classe B, prenant en charge le cadenas.

• Serrure à trois points

7. Entrée de câble

Le câble d'alimentation et les autres câbles externes utilisent tous la méthode de câblage par le bas.

8. Protection de mise à la terre

• L'armoire comprend une barre de mise à la terre en cuivre avec revêtement anticorrosion. Il y a suffisamment de vis pour câbler les bornes de connexion.

• La partie métallique de l'armoire doit être interconnectée et reliée à une barre de mise à la terre. La résistance de connexion entre deux points quelconques est inférieure à 0,1 Ω.

• La mise à la terre de protection des autres équipements à l'intérieur de l'armoire doit être connectée à la barre de mise à la terre.

9. Connexion et fixation

• Utilisez une connexion filetée anti-desserrée comme structure et connexion de support. Le boulon d'ancrage pour la fixation de l'armoire utilise des boulons galvanisés à chaud.

• Les charnières de porte utilisent le mode charnière intérieure.

10. Apparence et traitement de surface

Le revêtement de surface de l'armoire est un revêtement en poudre spécial extérieur, de couleur gris blanc (PANTONE 428C). Le revêtement est conforme aux exigences GB/T 3181-2008.

11. Le capteur de porte, le capteur de fumée et la lampe LED sont installés sur le dessus.

12. Emballage et expédition
