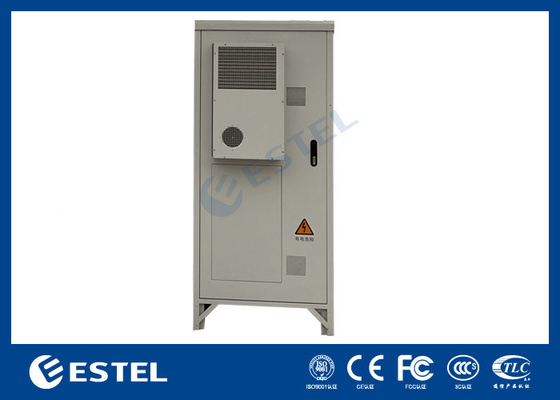

Système hybride de télécommunication 48VDC 300A 40U Armoire de télécommunication extérieure avec climatiseur
Introduction au projet
Système hybride de télécommunication 48VDC 300A 40U Cabinet de télécommunication extérieur est un cabinet extérieur fournit un environnement de travail physique sûr et fiable pour les sites de communication sans fil.Le système intègre des fonctions telles qu'une armoire extérieureLe système d'alimentation électrique et l'unité de distribution d'alimentation CA/CC peuvent être installés selon les besoins de l'utilisateur à l'intérieur du cabinet.Pendant que l'espace d'installation est réservé à l'équipement de l'utilisateur et la batterie de secours.
Système hybride d'alimentation télécom 48VDC 300A 40U Armoire de télécom extérieure Caractéristiques clés
·Une seule cabine représente une surface inférieure à 1 mètre carré,l'adresse du site est facile à obtenir
·Système de régulation de la température:entretien, nettoyage et remplacement faciles
·Forte capacité anti-vol: charnière interne, porte intégrée, support de cadenas extérieurs
·Contrôle de la température des subdivisions, économie d'énergie maximale
Système hybride d'alimentation télécom 48VDC 300A 40UConfiguration
|
Informations de base
|
|
Taille extérieure
|
Pour les véhicules à moteur électrique, le coefficient d'alimentation doit être supérieur ou égal à:
(y compris les saillies de régulation de la température)
|
|
Zone de couverture
|
Pour les véhicules à moteur électrique à combustion
|
|
Hauteur de la base
|
150 mm
|
|
Le poids
|
≤ 130 kg (hors équipement et batterie)
|
|
Espace utilisateur
|
37U
|
|
Matériel
|
Le mur:1Plaque d'acier galvanisé de 0,2 mm
La porte:1tôle d'acier galvanisé de 0,5 mm
|
|
Fermeture
|
Fermeture anti-vol à trois points, Europe standard ou noyau, peut changer ou assortir le cadenas par lui-même
|
|
Position du câblage
|
En bas et en dehors
|
|
Troubles du câblage
|
10xφ36
|
|
Grade de protection
|
Pour la protection contre la corrosion
|
|
Informations relatives au contrôle de la température
|
|
Équipement
Compartement
|
Mode:échangeur de chaleur
Efficacité de dissipation de chaleur:200W/K Voltage nominal:48VDC
Puissance nominale: 520 W
|
|
Compartement de la batterie
|
Mode: climatiseur à courant continu
Capacité de refroidissement (L35/L35):500W
Voltage nominal: 48 VDC
Consommation de puissance (L35/L35):160W
|
|
Autres renseignements
|
|
Éclairage
|
Lumière DC-48VLED
|
|
Capteur de fumée
|
12 VDC
|
|
Capteur d'inondation
|
Contact à sec
|
|
Température et
capteur d'humidité
|
12 VDC
|
|
Contrôle d'accès
|
Contact à sec
|
|
Environnement
|
|
Température de fonctionnement
|
10°C à +45°C
|
|
Température de stockage
|
40°C à +75°C
|
|
Humidité de fonctionnement
|
5% à 95% (sans condensation)
|
|
Hauteur
|
0 à 4000 m (si l'altitude se situe dans la plage
de 3000m à 4000m,le maximum de fonctionnement
la température diminue de 1°C à mesure que l'altitude
augmentation de 200 m)
|
|
Informations sur le rack interne
|
|
Équipement
Compartement
|
Mode rack:19" espace selon la norme IEC 60297-3
Profondeur: 400 mm
Hauteur: 20 U
La distance disponible devant le 19 ":180mn
|
|
Compartement de la batterie
|
Mode rack:deux groupes de supports de batterie
Hauteur de chaque support de batterie:≥ 350 mm
Optionnel: rangement 17U19" pour batterie au lithium
|
Système hybride d'alimentation télécom 48VDC 300A 40URéducteur
Il s'agit d'un sous-rack de 19 pouces pour le système d'alimentation hybride, avec un design compact de 5U de hauteur pour répondre aux besoins d'application critiques de transmission de fibres et de micro-ondes, dispositif d'accès, commutateur.La puissance maximale du système est de 150 A.Les câbles sont reliés à l'avant par un MCB et une barre d'accès.
RéducteurPrincipales caractéristiques
·Grande plage de tension d'entrée:85 à 290 VAC pour le redresseur et 120 à 420 VDC pour le MPPT
·Le rectificateur, le MPPT et le contrôleur sont branchables à chaud, faciles et rapides à entretenir en ligne
·Haute efficacité allant jusqu'à 96% pour un coût d'exploitation moindre
·Soutient les interfaces de communication ethernet, SNMP, ModBus et RS485
|
Distribution des intrants
|
|
|
AC
|
DC
|
|
Mode d'entrée
|
220VAC à une seule phase
|
Pour les véhicules à moteur à commande numérique:
|
|
Fréquence d'entrée
|
45 à 65 Hz,valeur nominale:50 Hz/60 Hz
|
/
|
|
Capacité d'entrée
|
63A/2Px1
|
Le numéro de série est le numéro de série.
|
|
DSP
|
Pour les appareils à combustion électrique, le réglage de l'intensité de la combustion électrique doit être effectué à l'aide d'un régulateur.
|
|
Distribution de la production
|
|
|
Réducteur
|
Module solaire
|
|
Voltage de sortie
|
-42 à 58 VDC,valeur nominale:-53,5 VDC
|
-42 à 58 VDC,valeur nominale: -54,5 VDC
|
|
Détecteurs de batterie
|
125A/2P
|
|
Les disjoncteurs de charge
|
Le nombre total d'émissions de CO2 est calculé en fonction de la quantité de CO2 produite.
|
|
SPD à courant continu
|
Pour les appareils à combustion électrique, le réglage de l'intensité de la combustion électrique doit être effectué à l'aide d'un régulateur.
|
|
Module
|
|
|
Module de rectificateur
|
Module solaire
|
|
Voltage d'entrée
|
un débit d'électricité de 85 à 290 VAC,
une tension nominale de 220 VAC
|
120 à 420VDC avec une tension nominale de 340VDC
|
|
Efficacité
|
> 96%
|
> 96%
|
|
Puissance nominale
|
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur électrique.
|
Pour les appareils à combustion interne, le réglage de la puissance doit être effectué à l'aide d'un régulateur de tension.
|
|
Température de fonctionnement
|
-10°C à +75°C (débit plein inférieur à 55°C)
|
-10°C à +75°C (volume de sortie inférieur à 50°C)
|
|
Contrôleur
|
|
|
|
|
Entrée de signal
|
3Al ((2 température de la batterie,1 température ambiante),2RS485,7 DI
|
|
Sortie d'alarme
|
6 contact à sec
|
|
Port de communication
|
RS485, SNMP
|
|
Mode d'affichage
|
Disque LCD
|
|
Système
|
|
|
|
|
Dimension (WxDxH)
|
482 x 350,6 x 9U,≤ 30 kg ((sans modules)
|
|
Mode de refroidissement
|
Refroidissement naturel
|
|
Mode d'entretien
|
Maintenance avant, modification de la qualité du module de support
|
|
Niveau de protection
|
Résistance à la corrosion
|
|
Environnement
|
|
|
|
|
Température de fonctionnement
|
-10°C à +50°C
|
|
Température de stockage
|
-40°C à +75°C
|
|
Humidité de fonctionnement
|
5% à 95% (non condensé)
|
|
Hauteur
|
0 à 4000 m ((si l'altitude est comprise entre 3000 m et 4000 m, la température maximale de fonctionnement diminue de 1 °C à mesure que l'altitude augmente de 200 m)
|
*designes sur mesure sont disponibles.
Des photos de rectificateur
Principe de fonctionnement
Normalement, le système électrique fonctionne dans un état de charge flottante parallèle, c'est-à-dire que le module rectificateur, le module solaire, la charge et la batterie fonctionnent en parallèle.Les modules solaires et les modules rectificateurs fournissent un courant de charge flottant pour les appareils de communication de puissance et les batteriesSi la puissance de sortie du module solaire est insuffisante pour alimenter toutes les charges, le module rectificateur fournira une puissance supplémentaire pour les dispositifs de communication.
Lorsque l'alimentation électrique est coupée,le module rectificateur cesse de fonctionner.Si l'alimentation solaire est normale,le module solaire alimente les appareils de communication et charge la batterie.Si la puissance de sortie du module solaire est insuffisante pour alimenter toutes les chargesLa batterie fournira une alimentation supplémentaire pour les appareils de communication.
Lorsque l'alimentation électrique est coupée,le module rectificateur cesse de fonctionner.Si l'énergie solaire tombe en panne en même temps,les appareils de communication seront alimentés par des batteries.Lorsque la décharge de la batterie se poursuit pendant un certain temps jusqu'au point de démarrage du générateur,.le moniteur envoie un signal de démarrage au générateur.Le générateur fournit une puissance d'entrée CA pour le module rectificateur,le redresseur peut ensuite alimenter à nouveau les appareils de communication et charger la batterie pour compenser la consommationLorsque le générateur s'arrête, le moniteur envoie un signal d'arrêt au générateur et celui-ci s'éteint.
Pour les appareils électroniques
IP55= Caractéristiques des enceintes:
Protection complète contre la poussière, l'huile et autres matières non corrosives
Protection complète contre le contact avec les équipements enfermés
Protection contre l'eau, jusqu'à l'eau projetée par une buse contre le boîtier de n'importe quelle direction
Disponible en montage mural, en libre-service, à l'aide d'une tranchée ou d'un poteau télégraphique
Des services de sérigraphie, d'anodisation ou de gravure sont disponibles.
IP65= Caractéristiques des enceintes:
Protection complète contre la poussière, l'huile et autres matières non corrosives
Protection complète contre le contact avec les équipements enfermés
Protection contre l'eau, jusqu'à l'eau projetée par une buse contre le boîtier de n'importe quelle direction
Disponible en montage mural, en libre-service, à l'aide d'une tranchée ou d'un poteau télégraphique
Des services de sérigraphie, d'anodisation ou de gravure sont disponibles.
À la coutume avec découpes, isolation, charnières, verrous ou serrures
Système électrique hybride de télécommunications 48VDC 300A 40U
|
Caractéristiques
|
Définition
|
|
Caractéristique du module
|
Le module solaire dispose d'une fonction de suivi du point de puissance maximale.
|
|
Le module rectificateur adopte une technologie de compensation active du facteur de puissance, la valeur du facteur de puissance est jusqu'à 0.99
|
|
L'efficacité maximale du module rectificateur est supérieure à 93%
|
|
L'efficacité maximale du module solaire dépasse 95%
|
|
Le module solaire et le module rectificateur ont une forte densité de puissance
|
|
Le module solaire et le module rectificateur adoptent la technologie non destructive de l'échange à chaud, c'est-à-dire le plug-and-play.
|
|
Le module solaire et le module rectificateur ont une fonction de protection contre la surtension de sortie, y compris une protection contre la surtension matérielle et une protection contre la surtension logicielle.Et le logiciel de protection contre la surtension a deux modes pour l' option: le mode de verrouillage de surtension pour la première fois, le mode de verrouillage de surtension pour la quatrième fois
|
|
Gestion de la batterie
|
Gestion parfaite de la batterie: protection de la batterie, et des fonctions comme régulation automatique de la tension, limitation du courant sans pas, calcul de la capacité de la batterie,équalisation automatique/conversion de la charge flottante, test en ligne de la batterie.
|
|
Gestion complémentaire de la lumière et de l'électricité
|
La fonction de gestion complémentaire parfaite de la lumière et de l'électricité, qui peut atteindre la priorité de l'approvisionnement en énergie solaire et maximiser l'utilisation de l'énergie solaire
|
|
Statistiques de la puissance
|
Consommation d'électricité en charge, énergie produite par l'énergie solaire, énergie produite par le réseau, énergie produite par la DG, décharge de batterie, charge de batterie
|
|
Enregistrement des données
|
90 jours d'enregistrement des données historiques, les données historiques peuvent être téléchargées.
200 enregistrements d'alarme historique,
10 groupes de données d'essai de la batterie
|
|
Fonction d'alarme
|
Fonctions de protection contre les défauts et d'alarme de défaut parfaites
|
|
Conception du réseau
|
Fournir un contact à sec et d'autres ports de communication pour une flexibilité du réseau;
Permettre la mise à niveau du logiciel de l'extrémité immédiate et le fonctionnement sans surveillance
|
|
Interface de fonctionnement humanisée
|
L'écran LCD est conçu avec un angle de 15 degrés, ce qui est plus intuitif et pratique pour l'utilisateur.
Consultez les paramètres de fonctionnement, les statistiques et les alarmes historiques du système à travers l'écran LCD.
Contrôler le système manuellement par l'intermédiaire de la LCD
|
|
Protection contre la foudre
|
Conception parfaite de la protection contre la foudre sur les côtés AC et DC
|
|
Conception à économie d'énergie
|
Le système, en plus de la fonction d'économie d'énergie de sommeil du module rectificateur, prend également en charge et donne la priorité à l'utilisation de l'énergie solaire d'entrée à la charge, utilise pleinement l'énergie solaire,pour réaliser des économies d'énergie et réduire les émissions de gaz à effet de serre
|
|
Type extérieur
|
Le niveau de protection du système est jusqu'à IP55, peut être utilisé à l'extérieur.
|
|
Système
|
Tous les équipements du système supportent la maintenance à l'avant
|
|
Le système adopte la technologie de sommeil du module rectificateur, le double contacteur à l'état stable, la technologie de dérivation à faible puissance et la technologie réglable de la vitesse du ventilateur, et a une fonction d'économie d'énergie plus importante
|
|
Le chauffe-eau AC en option permet au système de fonctionner de manière fiable à basse température
|
|
Surveillance à distance
|
Le modem est configuré avec la fonction GPRS qui peut réaliser la surveillance à distance en fournissant des données au serveur Internet
|
Application des enceintes de stockage d'énergie
Notre armoire est largement utilisée dans l'industrie de la communication extérieure.et ainsi de suite. Convient pour une utilisation dans les rues, les toits des bâtiments, les sommets des montagnes, les zones urbaines, rurales, résidentielles et autres zones.

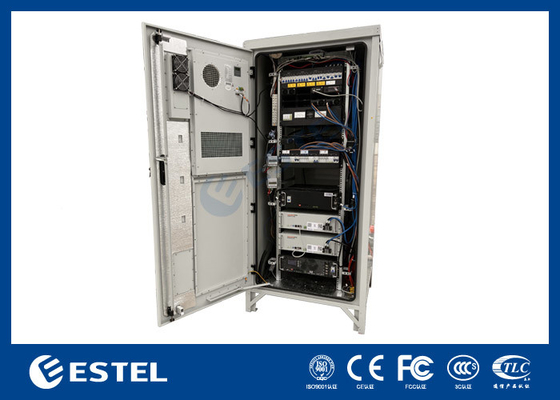

Photos du cabinet
