MR483000HG2B-GS 48V 3000W Module de rectificateur à haut rendement échangeable à chaud large plage d'entrée 85 290VAC
Détails de produit
Module rectificateur de 48 V à 3000 W
,alimentation de télécommunication échangeable à chaud
,redresseur à large plage d'entrée

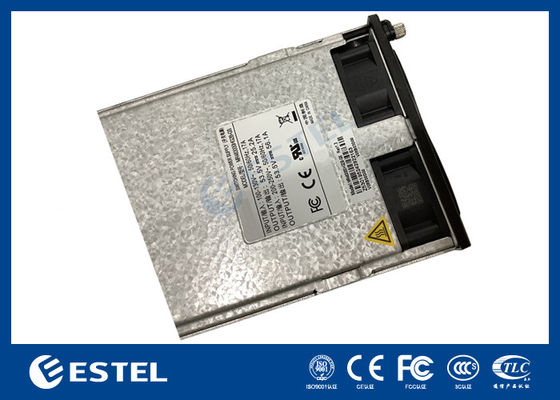

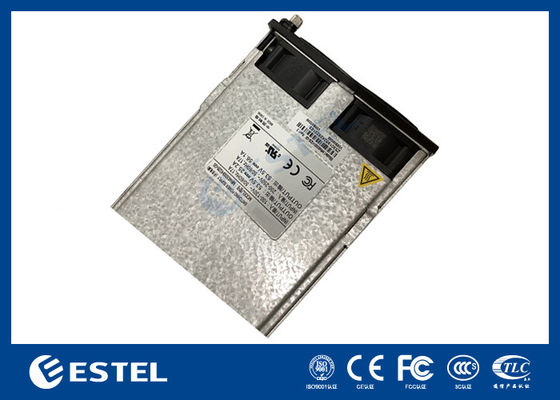

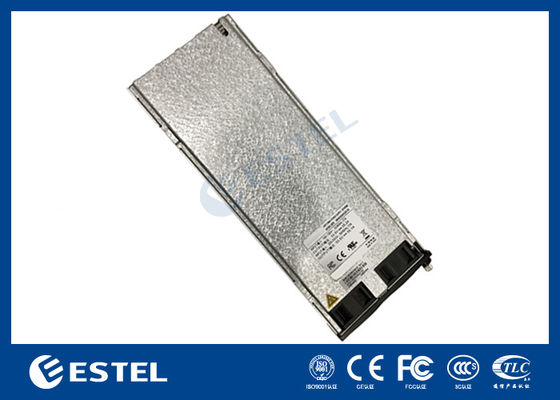

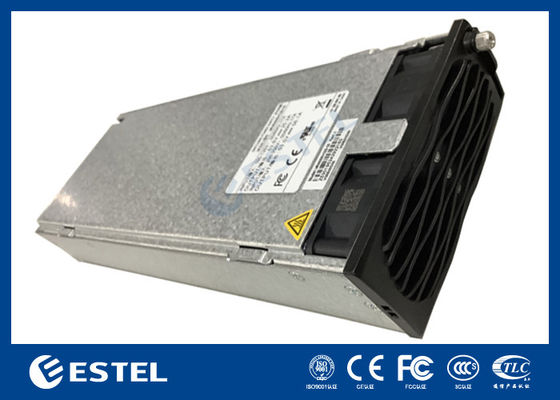

Module redresseur haute efficacité MR483000HG2B-GS 48V 3000W, large plage d'entrée échangeable à chaud 85 290VAC
MR483000HG2B-GS est un dispositif d'alimentation qui convertit la tension alternative standard en 48 V CC stable pour
système d'alimentation électrique de communication.
Pour une plus grande capacité de charge, les modules redresseurs peuvent être connectés en parallèle, ou un module de surveillance indépendant supplémentaire peut être utilisé pour un contrôle intelligent.
Le module redresseur est une unité modulaire enfichable conçue pour être compatible avec les racks et les armoires.
Apparition du système d'alimentation des télécommunications
Introduction au module du système d'alimentation télécom
|
Fiabilité |
|
|
MTBF |
>500 000 heures (25 ℃) |
|
Audible Bruit |
|
|
Spécification |
≤55dB(A) (40℃) |
Description de l'interface du système d'alimentation télécom
Définition du module doigt d'ordu système d'alimentation des télécommunications
|
Épingle nombre |
Description de la fonction de broche |
|
1,2 |
Sortie 48V- |
|
3,4 |
Précharge |
|
5,6 |
Sortie 48V+ |
|
7 |
Fil d'adresse de groupe du redresseur |
|
8 |
Fil d'adresse interne du groupe du redresseur |
|
13 |
CANL |
|
14 |
CANH |
|
31,32 |
masse de protection du module |
|
33,34 |
Neutre d'entrée CA (N) |
Présentation du panneau de modules du système d'alimentation télécom
Description des voyants du module redresseurdu système d'alimentation des télécommunications
|
Indicateur |
Indicateur couleur |
Statut |
Description du statut |
Solution suggérée |
|
Pouvoir indicateur |
Vert |
Sur |
L'entrée CA du module est normale |
État normal, aucune action requise |
|
Désactivé |
L'entrée CA du module est anormale (pas de puissance d'entrée Alimentation, surtension de l'alimentation d'entrée et sous-tension, etc.) |
Vérifiez si l'entrée est normale ; si l'entrée est normale, remplacez le module redresseur |
||
|
Clignotement à 4 Hz (4 fois/sec) |
Statut de la requête manuelle |
État normal, aucune action requise |
||
|
Alarme indicateur |
Jaune |
Désactivé |
Aucune alarme anormale |
État normal, aucune action requise |
|
Sur |
Pré-alarme de température (la température ambiante dépasse 65 ℃ ~ arrêt pour surchauffe) |
Vérifiez si la ventilation de Les modules sont bloqués et si la température ambiante est normale |
||
|
Arrêt de dormance (lorsque le module est en dormance Arrêt, seul l'indicateur de protection est allumé et le le module ne signale pas d'alarme) |
État normal, aucune action requise |
|||
|
290Vac<Entrée tension <300Vac |
Vérifiez si la tension d'entrée est normale |
|||
|
Limitation de courant du module |
État normal, aucune action requise |
|||
|
Clignotement à 4 Hz (4 fois/sec) |
Erreur d'adresse matérielle du module |
Vérifiez si le module est inséré en place et verrouillé |
||
|
0,5 Hz clignotant (1 fois/2 s) |
La communication entre le module et l'extérieur est interrompue |
Remplacez le module redresseur ou module de surveillance ; vérifier le câblage du bus CAN du système électrique pour détecter les erreurs |
||
|
Indicateur de défaut |
Rouge |
Désactivé |
Aucune alarme anormale |
État normal, aucune action requise |
|
Sur |
La sortie est verrouillée en raison de surtension ou le module n'est pas inséré en place |
Débranchez le module redresseur, attendez plus d'une minute, puis insérez-le |
||
|
Aucune sortie causée par un défaut interne du module redresseur |
Remplacer le module redresseur |
-
