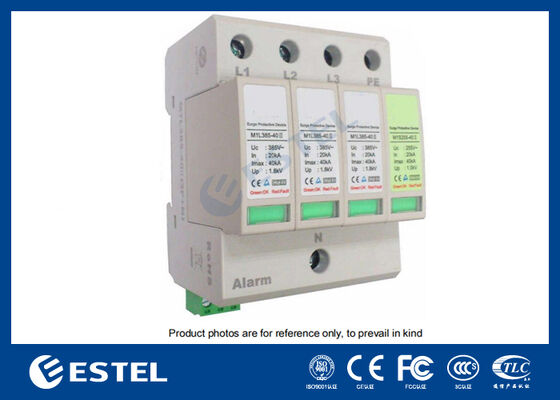

Parafoudre M1L385-40 II (SPD) pour la distribution d'énergie - Courant de surtension de 40 kA, 230 V/400 VAC, Port d'alarme à distance, Installation sur rail DIN, IP20, Protection de classe C

Description du produit

Le parafoudre M1L385-40 II (SPD) est un système de protection électrique très fiable conçu pour protéger les équipements contre les surtensions et les surtensions dans les systèmes de distribution d'énergie basse tension. Cet appareil est spécialement conçu pour les applications où la protection contre les surintensités et la surchauffe est essentielle, offrant une protection robuste pour les systèmes électriques sensibles et les appareils électroniques.

Le modèle M1L385-40 II est conforme aux normes de protection de classe C et est capable de résister à des courants de surtension allant jusqu'à 40 kA (test 8/20μs), ce qui le rend adapté à une utilisation dans les systèmes de distribution d'énergie et les équipements vulnérables aux surtensions transitoires. Il est équipé d'un port d'alarme à distance (contact non actif), offrant aux utilisateurs des capacités de surveillance en temps réel et des alertes en cas de défauts ou de pannes potentielles, assurant ainsi l'intégrité continue du système et réduisant les temps d'arrêt.

L'appareil est conçu avec une base intégrée pour une installation et une maintenance faciles, généralement monté sur un rail DIN de 35 mm, ce qui est une pratique courante pour les tableaux de distribution d'équipements. Cette méthode d'installation garantit que le SPD peut être solidement fixé dans le système sans compromettre l'efficacité globale de l'installation électrique. L'appareil prend également en charge des tailles de câblage flexibles allant de 1,5 mm² à 25 mm² pour les connexions flexibles, et jusqu'à 35 mm² pour les connexions rigides, s'adaptant à diverses exigences d'installation.

Principales spécifications

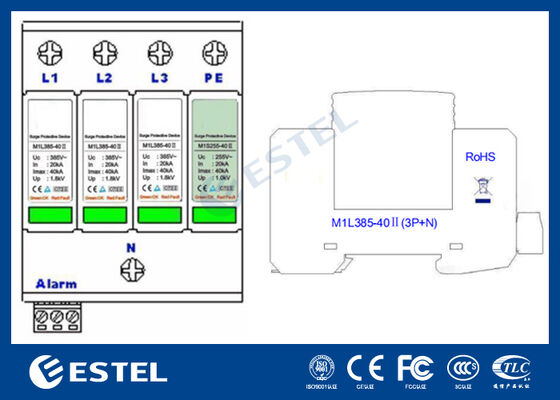

Modèle: M1L385-40 II (3P+N)

Tension de fonctionnement nominale:

230 V/400 VAC (L-N / N-PE)

Fréquence nominale: 48 Hz à 62 Hz

Tension de fonctionnement maximale:

385 V (L-N) / 255 V (N-PE)

Courant de décharge nominal (In):

20 kA (L-N ; N-PE)

Courant de décharge maximal (Imax):

40 kA (L-N ; N-PE)

Niveau de protection de tension (Up):

1,8 kV (L-N) / 1,0 kV (N-PE)

Caractéristiques de surtension temporaire (TOV):

5 s à 385 V (L-N) / 400 V pendant 5 secondes

1200 V (L-PE) / 200 ms pour les caractéristiques de défaillance

Courant de court-circuit:

25 kArms

Taille pour la connexion des bornes:

1,5 mm² à 25 mm² (flexible) / 35 mm² (rigide)

Courant maximal pour le port d'alarme:

250 V / 0,5 A (AC) 0,1 A (DC) ; 125 V / 1 A (AC) 0,5 A (DC)

Degré d'ignifugation de la coque:

UL94 V-0

Degré IP:

IP20

Système de surveillance d'alarme

Le M1L385-40 II SPD est doté d'un port d'alarme à distance qui fournit un retour d'information en temps réel concernant l'état de fonctionnement de l'appareil. Le système d'alarme est activé par contact non actif et aide à maintenir l'efficacité opérationnelle en alertant les utilisateurs lorsqu'une maintenance ou un remplacement est nécessaire, garantissant ainsi que les temps d'arrêt des équipements sont minimisés. La fonction d'alarme à distance facilite également l'intégration dans des systèmes de surveillance plus vastes, améliorant la supervision des infrastructures critiques.

Instructions d'installation

L'appareil est conçu pour être installé par des professionnels agréés uniquement. Il est généralement monté sur un rail DIN de 35 mm à l'intérieur d'un tableau de distribution d'équipements. Le SPD doit être câblé conformément aux instructions suivantes :

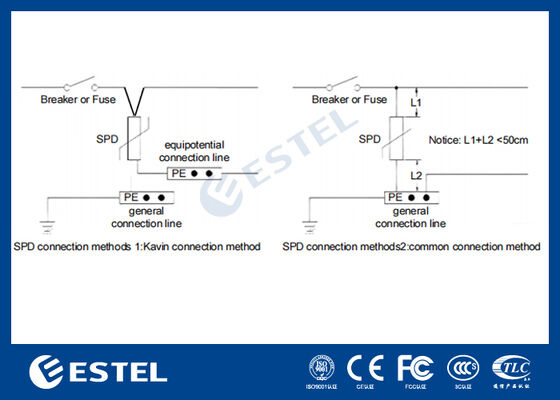

Méthode de connexion: Une connexion parallèle courante peut être utilisée pour le câblage, avec un fil de cuivre multibrins de 16 mm² maximum. La longueur totale du fil de connexion ne doit pas dépasser 0,5 mètre.

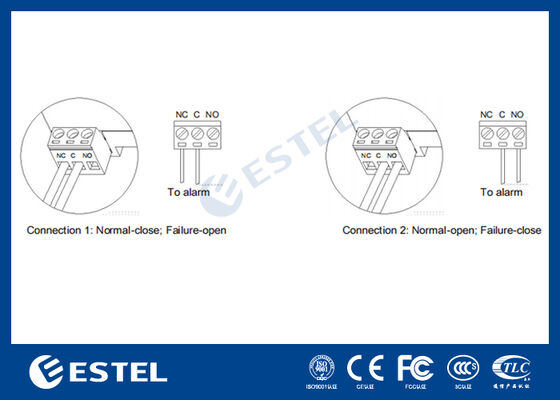

Le bornier de connexion d'alarme est situé au bas du parafoudre. Pour la surveillance à distance, les utilisateurs doivent retirer les fiches de câblage et insérer les fils de l'alarme dans les trous appropriés des fiches de câblage, puis insérer les fiches dans leur position d'origine et serrer les vis.

En suivant les instructions fournies, l'appareil peut être intégré au système électrique, offrant une protection robuste contre les surtensions et assurant un fonctionnement continu et fiable.

Avantages du parafoudre M1L385-40 II :

Capacité de courant de surtension élevée: Avec un courant de décharge maximal de 40 kA, ce SPD peut gérer des surtensions et des tensions transitoires importantes, offrant une excellente protection pour les équipements sensibles.

Capacité de surveillance à distance: Le port d'alarme à distance intégré permet une surveillance et une maintenance faciles, garantissant que tout problème peut être rapidement résolu.

Installation conviviale: La montage sur rail DIN simplifie l'installation et facilite l'intégration dans l'infrastructure électrique existante.

Large plage de protection de tension: Capable de résister à des tensions allant jusqu'à 385 V (L-N) et 255 V (N-PE), ce qui le rend adapté à une variété d'applications dans les systèmes de distribution d'énergie.

Durable et sûr: La coque ignifuge (UL94 V-0) et la protection IP20 garantissent que l'appareil reste sûr et durable dans divers environnements d'exploitation.

Domaines d'application :

Systèmes de distribution d'énergie: Protège les systèmes d'alimentation contre les surtensions transitoires qui pourraient endommager les composants sensibles.

Équipement de télécommunications: Assure la sécurité des équipements de télécommunications en empêchant les surtensions d'affecter les performances.

Systèmes électriques industriels: Protège les machines et équipements industriels contre les défauts électriques qui pourraient entraîner des temps d'arrêt ou des dommages.

Systèmes d'énergie renouvelable: Protège les systèmes solaires, éoliens et autres systèmes d'énergie renouvelable contre les surtensions électriques causées par des facteurs externes.

Résumé

Le parafoudre M1L385-40 II offre une protection très efficace pour les systèmes électriques et les équipements sensibles contre les surtensions, les surtensions et les défauts électriques. Avec sa capacité de courant de surtension élevée, ses fonctions de surveillance à distance et sa facilité d'installation via le montage sur rail DIN, c'est un choix fiable pour les applications industrielles, de télécommunications et de distribution d'énergie.
