Système d'alimentation en courant continu modulaire intégré avec distribution en courant alternatif ou en courant continu de sortie 48V Conception multicouche pour les télécommunications et les applications énergétiques

Description du produit du système d'alimentation en courant continu

Le système d'alimentation en courant continu modulaire intégré est une solution d'alimentation avancée conçue pour répondre aux demandes en évolution des réseaux de télécommunications modernes et des applications énergétiques.ce système fournit une entrée CA intégrée, distribution en courant continu, emplacements pour redresseurs et surveillance intelligente dans un châssis compact mais hautement fonctionnel.

Caractéristiques clés du système d'alimentation en courant continu

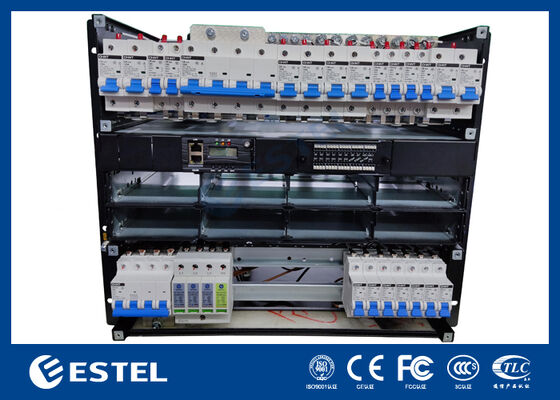

• Conception multicouche: Combine l'entrée CA, la distribution CC, les emplacements de redresseur et la protection de la batterie dans un seul châssis.
• Entrée CA avec protection contre les surtensions: SPD CA intégré (dispositif de protection contre les surtensions) pour protéger le système des surtensions.
• Distribution en courant continu: disposant de canaux d'interrupteur F1 à F14, permettant la distribution d'énergie à plusieurs appareils avec surcharge et protection contre les courts-circuits.
• Protection de la batterie: comprend des modules de protection LLVD (déconnexion de basse tension) et BLVD (déconnexion de tension de charge de la batterie) pour prévenir la surcharge et prolonger la durée de vie de la batterie.
• Slots rectificateurs: Slots rectificateurs modulaires pour une capacité évolutive, avec une sortie typique de -48 V CC pour les applications de télécommunications.
• Surveillance intelligente: communication RS485 intégrée pour la surveillance et le diagnostic à distance en temps réel.
• Conception de l'accès avant: installation et maintenance faciles, câblage transparent et disposition de l'accès avant.
• Application polyvalente: Convient pour les stations de base de télécommunications, les armoires extérieures, les systèmes d'énergie hybride, et plus encore.

Spécifications techniques du système d'alimentation en courant continu

Directives de fonctionnement du système d'alimentation en courant continu

• Installation du moteur

Installez le système d'alimentation en courant continu modulaire intégré dans un rack de 19 pouces à l'aide des supports de montage latéraux fournis.

• Connexions par câble:

Connectez l'entrée CA (220 ∼ 240 V CA) au système par le terminal d'entrée. Assurez-vous que la polarité pour la sortie CC -48 V est correcte et bien connectée à l'équipement de télécommunication ou de réseau.

• Modules de rectificateur:

Le système prend en charge jusqu'à 4 redresseurs modulaires. Installez et configurez les redresseurs en fonction de vos besoins en énergie. Chaque module de redresseur augmente la puissance de sortie totale du système,d'une puissance de sortie maximale de 12 kW.

• Protection et surveillance de la batterie:

Connectez le système de sauvegarde de la batterie aux bornes LLVD et BLVD. Ces modules empêchent la surcharge de la batterie et assurent la longévité du système énergétique,particulièrement important dans les stations de base de télécommunications éloignées.

• Surveillance et diagnostic à distance:

Utilisez l'interface de communication RS485 pour connecter le système à une plateforme de surveillance centralisée.permettant aux opérateurs de surveiller la tension, courant, puissance de sortie et conditions d'alarme en temps réel.
