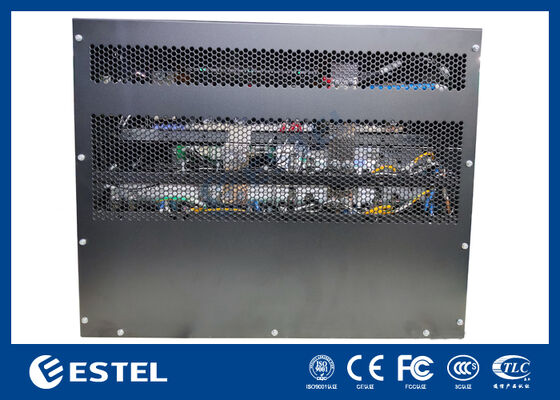

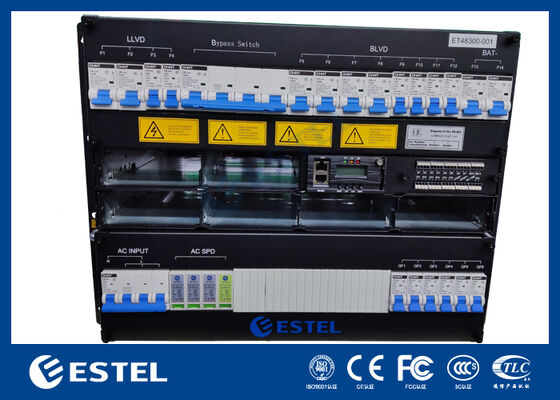

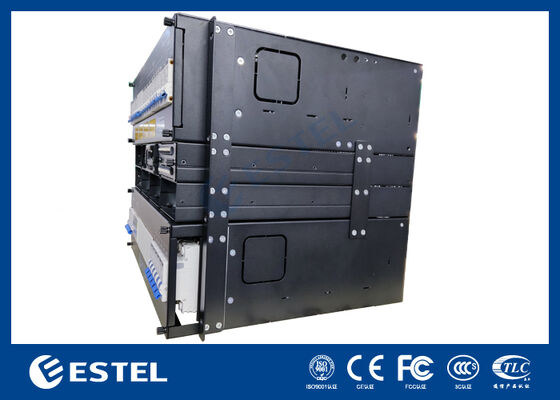

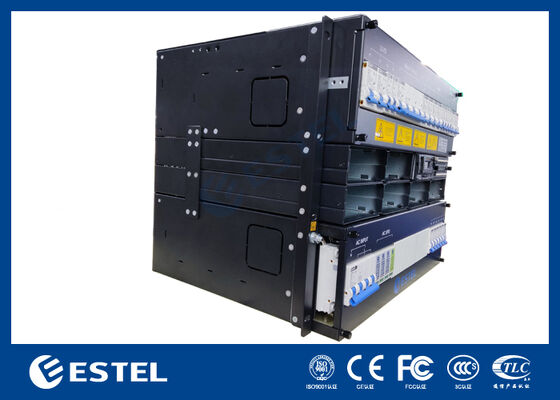

Système d'alimentation en courant continu compact 7U pour les réseaux de télécommunications et les infrastructures de communication 6 kW de sortie, contrôle intégré et conversion de puissance

Description du produit du système d'alimentation en courant continu compact 7U

L'ET48100-G5F24 est un système d'alimentation en courant continu de 7U haute performance, conçu pour fournir une alimentation fiable et efficace pour les infrastructures de télécommunications et de communication critiques.Avec une large plage de tension d'entrée CA (85-200VAC) et un taux d'efficacité exceptionnel supérieur à 96%, ce système assure une alimentation stable des stations de base sans fil, des réseaux de transmission et des systèmes de communication d'entreprise.tandis que le redresseur et les modules de contrôle à commutation à chaud assurent un temps d'arrêt minimal.

Principales caractéristiques du système d'alimentation en courant continu compact 7U

• Conception compacte 7U pour économiser de l'espace et réduire les coûts d'installation

• Gestion des câbles d'accès avant pour une installation et une maintenance faciles

• Prend en charge une large plage de tension d'entrée (85-200VAC), adaptable à différentes conditions de réseau

• Modules de redresseur et de régulateur interchangeables à chaud pour une maintenance rapide sans temps d'arrêt du système

• Gestion avancée de la batterie pour assurer une longue durée de vie et un fonctionnement efficace

• Portes de communication multiples (LAN, RS485, SNMP) pour une surveillance et une gestion à distance flexibles

Spécifications techniques deSystème d'alimentation en courant continu compact 7U

• Les dimensions du système sont: 482,0 W x 250,6 D x 7U H

• Poids: 18 kg (sans redresseur)

• Mode de refroidissement: refroidissement naturel

• Installation: étagère ou armoire de 19 pouces

• Échangeur de courant alternatif: 220VAC, monophasé

Le rectificateur:

• Puissance nominale: 2000 W (176-200 VAC)

• Température de fonctionnement: -40°C à +75°C (charge complète inférieure à 50°C)

• Mode de refroidissement: refroidissement forcé

• Dimensions: 106,5 mm ((W) x 286 mm ((D) x 41,5 mm ((H)

Contrôleur:

• Ports de communication: réseau local, RS485, SNMP

• Mode d'affichage: LCD

• Température de fonctionnement: -40°C à +70°C

• Température de stockage: -40°C à +70°C

• Humidité de fonctionnement: de 5% à 95% (non condensée)

Directives de fonctionnement:

• Installation du moteur

• Installez le système d'alimentation ET48100-G5F24 dans un rack de 19 pouces ou dans une armoire appropriée, en veillant à ce qu'il y ait suffisamment d'espace pour un bon débit d'air et un refroidissement.

• Connexions par câble:
  Assurez-vous que les connexions AC, batterie et charge sont sécurisées et correctement réalisées.

• Surveillance et commande à distance:
  Utilisez les ports de communication LAN, RS485 ou SNMP pour connecter le système à un système de surveillance à distance.

• Composants échangeables à chaud:
  Les modules rectificateur et contrôleur peuvent être échangés pendant que le système est opérationnel. Il suffit de retirer le module défectueux et de le remplacer sans éteindre le système, assurant un fonctionnement continu.

• Conditions environnementales:
  Le système fonctionne dans une plage de température comprise entre -40°C et +75°C (inférieure à 50°C pour une puissance maximale), il convient donc de veiller à ce que l'environnement de fonctionnement reste dans cette plage afin d'éviter une surchauffe.Maintenir les niveaux d'humidité entre 5% et 95% (non condensation) pour prévenir les problèmes liés à l'humidité.

• Maintenance:
  Vérifiez régulièrement le système d'alimentation pour les connexions sécurisées, nettoyez la poussière des conduits d'aération et surveillez l'état de la batterie.utiliser le système de surveillance à distance pour les informations diagnostiques et remplacer les composants défectueux si nécessaire.
