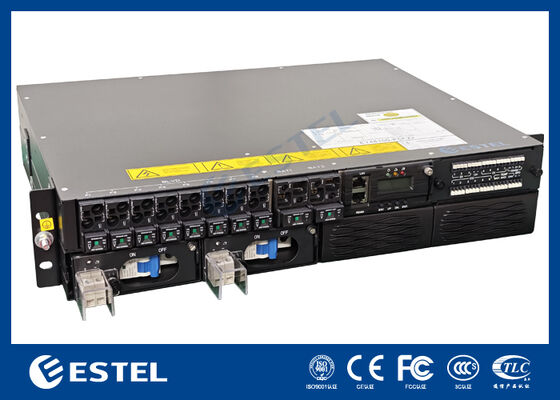

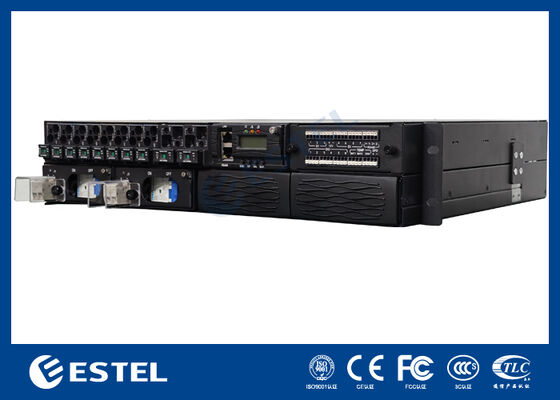

ET48100P5E22 Système de distribution d'énergie en courant continu monté sur un rack pour les réseaux de télécommunications avec 8 sorties d'alimentation 2 entrées de batterie et surveillance intégrée

Description du produit du système de distribution d'énergie en courant continu

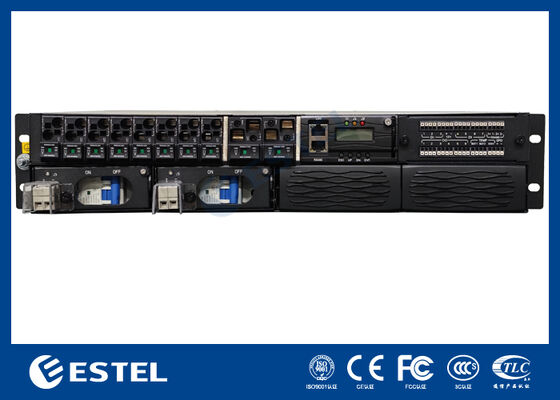

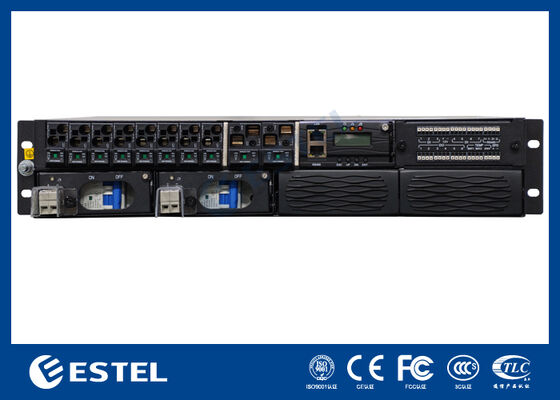

L'ET48100-P5E22 est un système de distribution d'alimentation en courant continu monté sur un rack conçu pour les cabinets de télécommunications, les sites de communication et les salles d'équipement réseau nécessitant une distribution centralisée en courant continu,accès à la batterie et surveillance à distanceLe système est doté d'un châssis horizontal compact, d'un dispositif de câblage d'accès avant et d'un contrôleur intégré.le rendant adapté à l'installation d'armoires où l'efficacité de l'espace et la commodité du service sont importantesLe panneau avant est clairement divisé en une zone de sortie de l'alimentateur, une zone d'entrée de la batterie, une zone de contrôle et de communication et une zone de terminal d'alarme / signal, ce qui permet une installation plus facile.Identification et maintenance des circuits.

Caractéristiques clés du système de distribution d'énergie en courant continu

• Modèle indiqué sur l'étiquette supérieure: ET48100-P5E22
• châssis compact monté sur rack pour l'intégration de cabinets de télécommunications
• 8 positions d'alimentation en courant continu marquées de F1 à F8
• 2 ports d'entrée de batterie marqués par les MTD1 et MTD2
• 1 position BLVD marquée sur la zone de distribution avant
• Contrôleur intégré avec écran LCD, LED d'état et touches de commande
• Ports de communication intégrés comprenant 1 port LAN et 1 port RS485
• Bloc terminal de signal séparé pour les connexions DI, DO, température, batterie et environnement
• Conception d'un accès avant pour simplifier le câblage, l'inspection et la maintenance

Spécifications techniques du système de distribution d'énergie en courant continu

Directives de fonctionnement du système de distribution d'énergie en courant continu

• Installez l'ET48100-P5E22 dans un rack ou une armoire standard à l'aide des supports de montage latéraux.

• Connectez les circuits d'alimentation à travers la section de distribution frontale marquée F1 à F8 selon la conception du projet.

• Connecter les cordons de la batterie par les positions BAT1 et BAT2 et vérifier la polarité correcte avant mise en service.

• Utiliser l'interface LAN ou RS485 pour connecter le système à une plateforme de surveillance pour la surveillance de l'état et la communication des alarmes.

• Les signaux extérieurs doivent passer par le terminal conformément aux marquages DI, DO, TEMP, BAT et ENV.
