ET48300 Énergie de rectificateur hybride solaire programmable de qualité télécom avec AI DI DO
Détails de produit
Redresseur hybride solaire pour télécom
,Système d'alimentation programmable pour télécom
,Alimentation IA DI DO
ET48300 Unité de distribution d'électricité à rectificateur hybride solaire de qualité télécom dotée d'un DI DO
Vue d'ensemble du produitde ET48300 Unité de distribution d'énergie pour rectificateur hybride

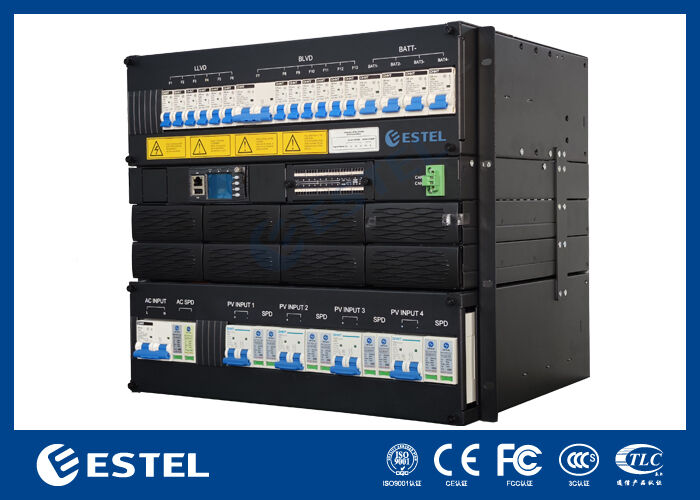

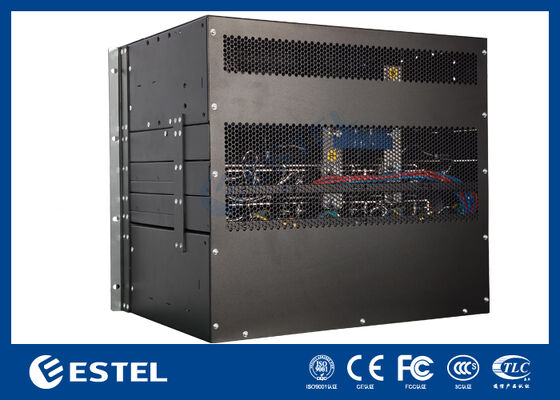

L'unité de distribution d'énergie du rectificateur hybride ET48300 est un sous-étagère de 19 pouces pour système d'alimentation hybride produit par ESTEL,d'une hauteur de 9 U, de conception compacte pour des applications critiques de transmission de fibres et de micro-ondesLa puissance maximale du système est de 300 A, avec des disjoncteurs pour l'entrée CA, l'entrée PV, les batteries et les charges.Les câbles sont d'accès avant avec des disjoncteurs et des bornes de connexion.
Principales spécifications Unité de distribution d'énergie pour rectificateur hybride
-
Le type:Réctificateur hybride (entrée double CA + CC)
-
Entrée CA:220VAC à une seule phase
-
Entrée en courant continu:120VDC à 425VDC (grande plage pour l'intégration solaire photovoltaïque)
-
Capacité de sortie (max):12 kW de puissance du redresseur + 12 kW de puissance photovoltaïque ((N+1 redondance)
-
Modules de rectificateur:4 x 3 kW
-
Modules photovoltaïques:4 x 3 kW
Surveillance et communicationde Unité de distribution d'énergie pour rectificateur hybride
-
Interface du signal:La valeur de l'équipement doit être supérieure ou égale à la valeur de l'équipement utilisé.
-
Protocoles de communication:RS485 et SNMP
-
Gestion:Surveillance à distance, notification d'alarme et contrôle du système par NMS ou BMS
Principaux avantagesde Unité de distribution d'énergie pour rectificateur hybride
-
Des sources d'alimentation doubles:Accepte 220VAC réseau ou 120-425VDC entrée solaire pour une flexibilité maximale
-
N+1 de redondance:Un module supplémentaire assure un fonctionnement ininterrompu en cas de panne du module
-
Évolutivité élevée:La conception du module 4+4 prend en charge une puissance totale allant jusqu'à 12kw+12kw
-
Large plage d'entrée en courant continu:120-425VDC permet une connexion directe aux panneaux solaires sans convertisseurs supplémentaires
-
Gestion à distance:Protocoles RS485 et SNMP pour une intégration transparente dans l'infrastructure réseau existante
Scénarios d'applicationde Unité de distribution d'énergie pour rectificateur hybride
-
Stations de base de télécommunications 5G équipées d'un système solaire de secours
-
Systèmes solaires hors réseau et hybrides
-
Des abris de communication ruraux éloignés
-
Systèmes de secours d'alimentation en courant continu industriel
-
Intégration du stockage d'énergie renouvelable
Les produits de baseSpécification deUnité de distribution d'énergie pour rectificateur hybride
| Dimension | 482.5 mm ((W) * 350 mm ((D) * 8U ((H) |
| Le poids | ≤ 30 kg (sans redresseurs) |
| Réfrigération | Refroidissement naturel |
| Installation | monté sur un support de 19 pouces |
| Maintenance | Maintenance avant, modification du grade du module prise en charge |
| Grade IP | Résistance à la corrosion |
Distribution de l'électricitédeUnité de distribution d'énergie pour rectificateur hybride
|
Distribution du courant alternatif |
Voltage d'entrée | à une phase unique 220VAC |
| Détecteur d'entrée | Disjoncteur 1*125A 2P | |
| Fréquence d'entrée | 45 à 65 Hz, valeur nominale: 50 Hz/60 Hz | |
| DSP | 20/40KA, 8/20us classe C | |
|
Distribution en courant continu
|
Voltage d'entrée | Pour les véhicules à moteur à commande numérique: |

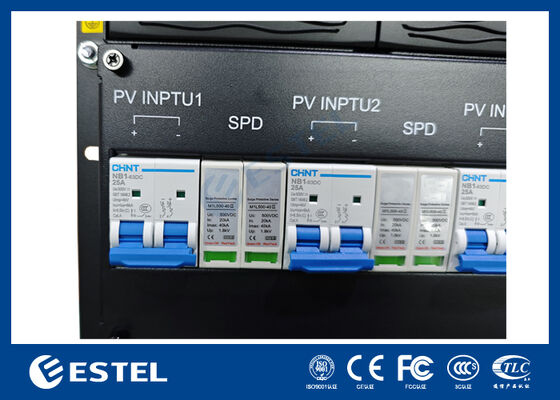

| Détecteur d'entrée | Disjoncteur 4*25A 2P | |
| DSP | 20/40KA, 8/20us, classe C | |
| Voltage de sortie | -43~-58VDC, valeur nominale: -53,5VDC | |
|
Capacité de sortie |
12 kW de puissance du redresseur + 12 kW de puissance photovoltaïque; N+1 de redondance Module photovoltaïque: 4*3000w Pour les appareils à commande numérique, le réglage doit être effectué à l'aide d'un régulateur. |
|
| Disjoncteur de batterie | Détecteur de courant 2*125A 1P | |
| Détecteur de charge | Le nombre de fois où les données sont utilisées est supérieur ou égal à: |
Module de rectificateurdeUnité de distribution d'énergie pour rectificateur hybride
| Voltage d'entrée | Pour les appareils de commande électrique, le réglage de la tension doit être effectué à l'aide d'un régulateur. |
| Efficacité | > 96% |
| Puissance nominale | Pour les appareils à courant alternatif: |
| Température de fonctionnement | -40°C~+75°C ((50°C à pleine puissance) |
| Dimension | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U de hauteur) |
| Le poids | ≤ 2 kg |
| Mode de refroidissement | Refroidissement forcé |
| Facteur de puissance | ≥ 099 |
| THD | ≤ 5% |
| Sortie en courant continu | La valeur de l'indicateur de tension doit être supérieure ou égale à la valeur de l'indicateur de tension. |
PVModuledeUnité de distribution d'énergie pour rectificateur hybride
| Voltage d'entrée | 120 à 425 VDC.classement 340 VDC |
| Efficacité | > 96% |
| Puissance nominale | Pour les appareils à courant alternatif, la puissance de sortie doit être supérieure ou égale à: |
| Température de fonctionnement | -40°C~+75°C ((50°C à pleine puissance) |
| Dimension | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U de hauteur) |
| Le poids | ≤ 2 kg |
| Mode de refroidissement | Refroidissement forcé |
| Facteur de puissance | ≥ 099 |
| THD | ≤ 5% |
| Sortie en courant continu | La valeur de l'indicateur de tension doit être supérieure ou égale à la valeur de l'indicateur de tension. |

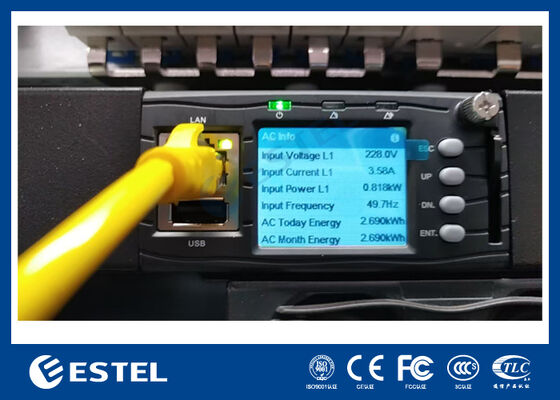

Contrôleur d'unité de distribution d'énergie du redresseur hybride
| Contrôleur | Modèle: MC2900 |
| Entrée de signal | 3 AI (température ambiante), 8 DI |
| Sortie d'alarme | 8 DO |
| La communication | Le système de surveillance de l'équipement |
| Mode d'affichage | Écran LCD |
Environnement de l'unité de distribution d'énergie du rectificateur hybride
| Fonctionnement température |
-40°C à +65°C (hauteur de sortie totale inférieure à 50°C) |
| Température de stockage | -40°C à +70°C |
| Humidité de fonctionnement | 5% à 95% (non condensé) |
|
Hauteur |
0~3000m ((Si l'altitude est comprise entre 2000m et 3000m, la température maximale de fonctionnement diminue de 1°C à mesure que l'altitude augmente de 200m.) |
-
