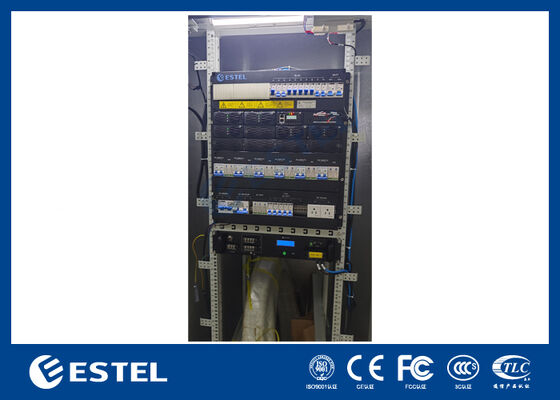

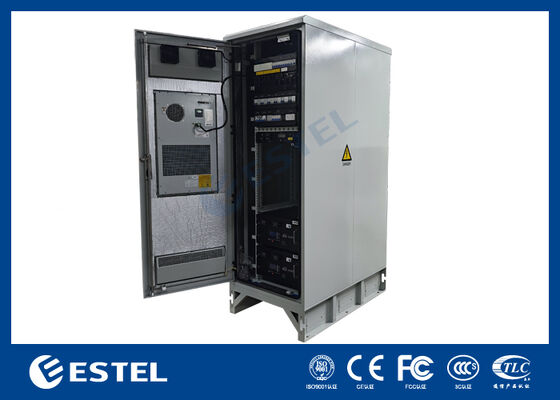

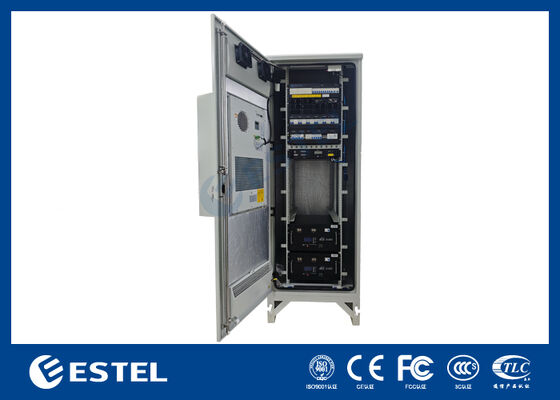

Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96%

Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96%
Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96% Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96% Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96% Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96%

Image Grand :  Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96%

Détails sur le produit:
Lieu d'origine: Shenzhen, Chine (continentale)
Nom de marque: ESTEL
Certification: ISO9001, CE, 3C, FCC
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: 987-2327 usd
Détails d'emballage: cas en bois / carton
Délai de livraison: 25-30 jours ouvrables
Conditions de paiement: LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 2 500 ensembles par mois
Contact
Description de produit détaillée
Dimension du redresseur: 482,5 mm (L) * 350 mm (P) * 12U (H) Tension d'entrée CA: Pour les appareils à commande numérique
Le C.C a entré la tension: 120 VCC à 425 VCC Capacité de sortie: 16kw+18kw (redondance N+1)
Module redresseur: 4*4kw, 16kw module photovoltaïque: 6*3kw, 18kw
Protection contre la charge: LLVD/BLVD Communication: RS485/SNMP
Mettre en évidence:

Réducteur de puissance hybride de 30 kW

,

Système d'alimentation télécom 12U

,

Réglateur de communication RS485

Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U de 96%

L'unité de distribution d'énergie intelligente pour télécommunications intègre la gestion de l'alimentation CA et CC dans une conception compacte et fiable, idéale pour les télécommunications, les contrôles industriels et les énergies renouvelables.

Distribution CA deSystème de redresseur de puissance hybride 12U 16kw
L'entrée CA accepte 220 V CA monophasé à 45-65 Hz (valeur nominale 50 Hz/60 Hz). Il est doté de deux disjoncteurs d'entrée 125 A 2P, dont 1 servant de secours dédié. Les sorties fournissent 110 V CA via 2 circuits 63 A 1P et 3 x 32 A 1P. Un SPD intégré offre une protection de 20/40 kA (8/20 µs).

Distribution CCdeSystème de redresseur de puissance hybride 12U 16kw
Le côté CC prend en charge une large plage de tension d'entrée de 120 V CC à 425 V CC, gérée par 6 disjoncteurs 25 A 2P. La tension de sortie est réglable de -43 V CC à -58 V CC, avec une valeur nominale de -53,5 V CC. La capacité de sortie totale atteint 34 kW avec une redondance N+1, combinant 6 modules PV de 3 kW (18 kW) et 4 modules redresseurs de 4 kW (16 kW). Un disjoncteur de batterie dédié (2 x 125 A 1P) garantit une intégration sécurisée de la batterie. Les disjoncteurs de charge comprennent 1 sortie 63 A 1P BLVD, 3 sorties 20 A 1P et 6 sorties 10 A 1P. Le côté CC est également doté d'un SPD 20/40 kA, 8/20 µs.



Caractéristiquesdu système de redresseur de puissance hybride 12U 16kw



  • Haute fiabilité :Double disjoncteur AC avec sauvegarde + redondance N+1

  • Large compatibilité :Fréquence CA 45 ~ 65 Hz et plage d'entrée 120 ~ 425 V CC

  • Protection complète :Protection contre les surtensions 20/40 kA des deux côtés

  • Sortie flexible :Disjoncteurs de charge multiples pour divers équipements

  • Intégration transparente :Prend en charge les modules PV, redresseurs et batterie de secours

Scénarios d'applicationdu système de redresseur de puissance hybride 12U 16kw

  • Stations de base télécoms 5G :Alimentation CC fiable avec batterie de secours

  • Systèmes solaires hors réseau :Large plage d'entrée CC pour l'intégration photovoltaïque

  • Armoires de commande industrielles :Sorties stables 110VAC et -53,5VDC

  • Alimentation auxiliaire du centre de données :L'architecture redondante garantit la disponibilité

  • Stations de surveillance à distance :Protection contre les surtensions pour les environnements difficiles

  • Abris télécom & armoires extérieures :Compact, robuste et éprouvé sur le terrain



Spécification de base de 12U16kwSystème de redresseur de puissance hybride

Dimension 482,5 mm (L) * 350 mm (P) * 12U (H)
Poids ≤50kg (sans redresseurs)
Mode refroidissement Refroidissement naturel
Mode d'installation Monté en rack 19 pouces
Entretien Maintenance avant, changement de niveau de module pris en charge
Degré de protection IP20



Distribution d'énergie de 12USystème de redresseur de puissance hybride 16 kW



Distribution CA

 Tension d'entrée monophasé 220VAC
Disjoncteur d'entrée 2*125A 2P (un pour la sauvegarde)
Fréquence d'entrée 45 ~ 65 Hz, valeur nominale : 50 Hz/60 Hz
Sortir 110 VCA, 2*63A 1P, 3*32A 1P
SPD 20/40KA, 8/20us




Distribution CC




 Tension d'entrée 120 VCC à 425 VCC
Disjoncteur d'entrée 6*25A 2P
SPD 20/40KA, 8/20us
Tension de sortie -43~-58VDC, valeur nominale : -53,5VDC


Capacité de sortie

16kw+18kw (redondance N+1)
Module photovoltaïque : 6*3kw
Module redresseur : 4*4kw
Disjoncteur de batterie Disjoncteur 2*125A 1P
Disjoncteur de charge BLVD : 1*63A/1P+3*20A/1P+6*10A/1P



Module redresseurde 12USystème de redresseur de puissance hybride 16 kW

Tension d'entrée 85VAC ~ 300VAC, évalué à 220VAC
Efficacité >96%
Puissance nominale 4000 W (176 ~ 300 VCA)
Température de travail -40 ℃ ~ + 75 ℃ (50 ℃ à pleine sortie)
Dimension 106,5 mm (L) × 286 mm (P) × 44,5 mm (H) (hauteur 1U)
Poids ≤2kg
Mode refroidissement Refroidissement forcé
Facteur de puissance ≥0,99
THD ≤5%
Sortie CC –43 ~ –58 VCC, valeur nominale –53,5 VCC, 55 A maximum


 Module photovoltaïquede 12USystème de redresseur de puissance hybride 16 kW

Tension d'entrée 120 à 425 VCC. évalué à 340 VCC
Efficacité >96%
Puissance nominale 3000 W ((200 à 425 V CC)
Température de travail -40 ℃ ~ + 75 ℃ (50 ℃ à pleine sortie)
Dimension 106,5 mm (L) × 286 mm (P) × 44,5 mm (H) (hauteur 1U)
Poids ≤2kg
Mode refroidissement Refroidissement forcé
Facteur de puissance ≥0,99
THD ≤5%
Sortie CC –43 ~ –58 VCC, valeur nominale –53,5 VCC, 55 A maximum


Contrôleurde 12USystème de redresseur de puissance hybride 16 kW

Contrôleur Modèle : MC2900
Entrée de signal 2 IA, 6 DI
Sortie d'alarme 6 FAIRE
Communication

RS485 : pris en charge
SNMP : pris en charge
Mode d'affichage Écran LCD



Environnementde 12USystème de redresseur de puissance hybride 16 kW

Fonctionnement
température		 -40 ℃ ~ +65 ℃ (sortie totale inférieure à 50 ℃)
Température de stockage -40 ℃ ~ + 70 ℃
Humidité de fonctionnement 5 % ~ 95 % (sans condensation)


Altitude

 0 ~ 3 000 m (si l'altitude est comprise entre 2 000 et 3 000 m, la température de fonctionnement maximale diminue de 1 ℃ à mesure que l'altitude augmente de 200 m.)


Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96% 0

Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96% 1Communication hybride du système RS485 de redresseur de puissance du rendement élevé 12U 16kw de 96% 2
