Système d'alimentation CC 10U pour applications de télécommunications centrales et d'alimentation industrielle avec redresseur modulaire
Détails de produit
Système d'alimentation CC de télécommunication 10U
,Système d'alimentation à redresseur modulaire
,alimentation industrielle en courant continu
Système d'alimentation CC 10U pour applications d'alimentation centrales et industrielles de télécommunications avec redresseur modulaire
Présentation du produit Système d'alimentation CC 10U
Un nouveau système d'alimentation haute capacité -48 V CC développé pour les applications d'alimentation de télécommunications de moyenne à grande taille qui nécessitent un courant de sortie plus élevé, une capacité de distribution plus forte et une plus grande redondance. Conçu pour les bureaux centraux, les sites d'agrégation régionaux, les grands hubs sans fil, les centres de données périphériques, les réseaux de contrôle industriels et les salles de communication des services publics, ce système fournit une alimentation CC stable pour les équipements réseau critiques dans des conditions de fonctionnement exigeantes.

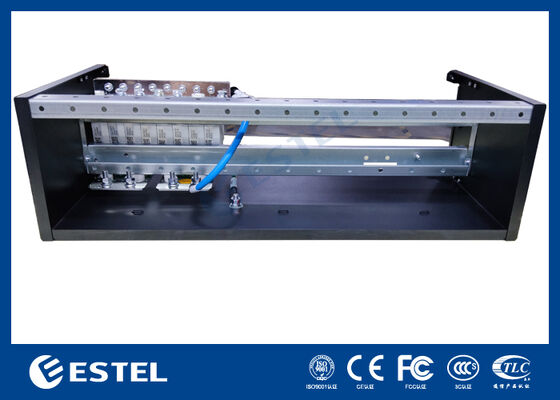

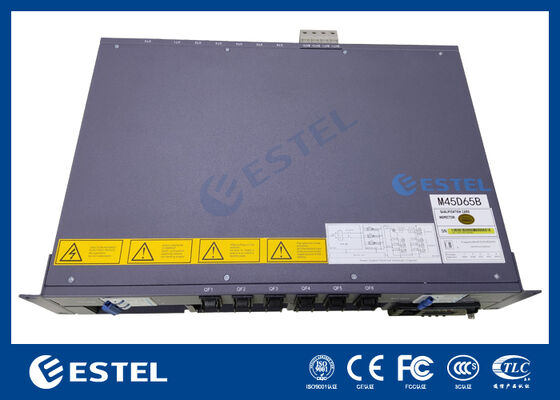

Construit sur une plate-forme robuste de montage en rack 10U, le système intègre des modules redresseurs à haut rendement, une surveillance intelligente, une gestion de la batterie, une distribution AC/DC et une protection contre les pannes dans une architecture d'alimentation centralisée. Il est destiné aux clients qui ont besoin non seulement d'une conversion d'énergie, mais également d'une plate-forme énergétique de télécommunications complète qui prend en charge une croissance à long terme, une maintenance plus facile et une supervision centralisée.
Ce qui rend ce modèle différent
Capacité supérieure pour des charges réseau plus importantes
Ce système est conçu pour les installations où les petites étagères DC classiques ne suffisent plus. Avec une puissance de sortie allant jusqu'à 24 kW, il peut prendre en charge un plus grand nombre d'appareils de télécommunications, de transmission, de routage, de commutation et de communication industrielle à partir d'une seule plateforme centralisée.
Redondance pour les sites critiques
La section redresseur peut être configurée avec une redondance N+1, ce qui signifie que le système peut continuer à fonctionner même en cas de panne d'un module d'alimentation. Cette fonctionnalité est particulièrement importante pour le réseau fédérateur de télécommunications, les réseaux de transport et les environnements de contrôle critiques où les temps d'arrêt sont coûteux.
Distribution et protection sur une seule plateforme
Au lieu de s'appuyer sur plusieurs boîtiers de distribution externes, le système peut intégrer l'accès à la batterie, la protection des branches CC, la gestion de l'entrée CA et la signalisation d'alarme dans une seule unité de rack, contribuant ainsi à simplifier l'ensemble de l'architecture électrique du site.
Visibilité intelligente pour les équipes O&M
Le contrôleur surveille en permanence la tension, le courant, l'état de la batterie, la température, le fonctionnement du ventilateur, l'état du module et les alarmes actives. Associé à des interfaces de communication à distance, le système aide les opérateurs à améliorer la vitesse de dépannage et à réduire la charge de travail de maintenance.
Spécifications techniques détaillées Système d'alimentation CC 10U
Caractéristiques d'entrée CA
|
Paramètre |
Spécification |
|
Plage de tension d'entrée |
120-300 VCA |
|
Tension nominale |
220 VCA |
|
Gamme de fréquences |
45-65 Hz |
|
Capacité d'entrée |
≤160 A |
|
Facteur de puissance |
≥0,99 |
|
THD |
≤5% |
|
Protection latérale CA |
Alarme de surtension, sous-tension, surtension, phase/entrée anormale |
Caractéristiques de la sortie CC
|
Paramètre |
Spécification |
|
Tension nominale |
-48 V CC |
|
Plage de tension réglable |
-42 V à -58 V CC |
|
Puissance de sortie maximale |
24 kW |
|
Courant de sortie maximal |
500 A |
|
Évaluation du module redresseur |
3 kW par module |
|
Capacité du redresseur |
Jusqu'à 8 modules |
|
Mode redondance |
N+1 pris en charge |
|
Précision de régulation de tension |
≤±0,5 % |
|
Réponse dynamique |
Réponse de charge rapide pour les changements d'équipement de télécommunications |
|
Efficacité |
≥96% |
Gestion de la batterie
|
Paramètre |
Spécification |
|
Fonctions de charge de la batterie |
Flotteur, boost, égalisation |
|
Prise en charge des chaînes de batterie |
2 à 4 cordes en option |
|
Protection de la batterie |
LVD, surintensité, protection contre l'inversion de polarité |
|
Surveillance de la batterie |
Détection de courant/température en option |
|
Compensation de la batterie |
Compensation de température prise en charge |

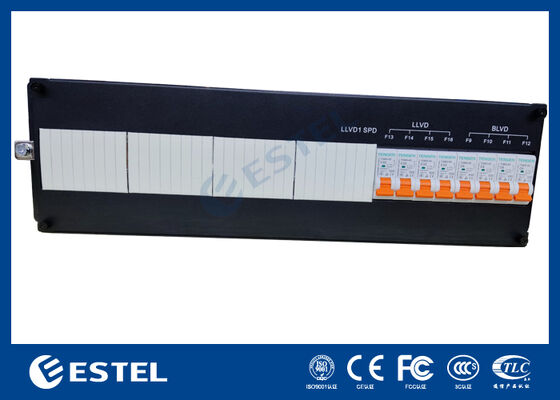

Distribution CC
|
Paramètre |
Spécification |
|
Charger les branches |
Configuration personnalisable des branchements MCB/fusible |
|
Branchements de batterie |
Personnalisable |
|
Protection des branches |
Isolation et protection indépendantes des branches |
|
Contacts d'alarme |
Sortie contact sec disponible |
|
Disposition de la distribution |
Distribution CC intégrée à accès frontal |
Surveillance et communication
|
Paramètre |
Spécification |
|
Contrôleur |
Contrôleur de puissance de télécommunication numérique avancé |
|
Afficher |
Écran LCD avec interface d'état |
|
Ports de communication |
Ethernet/RS485/CAN |
|
Options de protocole |
Interface SNMP/Modbus/Web |
|
Éléments de surveillance |
Entrée AC, sortie DC, état de la batterie, état du module, alarmes, température, état du ventilateur |
|
Journalisation des événements |
Soutenu |
|
Notification d'alarme à distance |
Soutenu |
Spécifications environnementales
|
Paramètre |
Spécification |
|
Température de fonctionnement |
-25°C à +65°C |
|
Température de stockage |
-40°C à +75°C |
|
Humidité relative |
5 % à 95 % (sans condensation) |
|
Altitude |
Jusqu'à 3 000 m (un déclassement peut s'appliquer) |
|
Niveau de bruit |
≤65dB |
-
