Solution de redresseur intelligent pour télécommunications industrielles 5U, AC vers DC 48V avec gestion à distance
Détails de produit
Redresseur de télécommunications industriel 5U
,Alimentation de télécommunications AC vers DC 48V
,Redresseur télécom avec gestion à distance
Solution intelligente industrielle de redresseur de télécom 5U à DC48V avec gestion à distance
Présentation du produit du redresseur de télécommunication intelligent 5U 18 kW
Le système redresseur DC48V de 18 kW fournit une alimentation CC robuste et ininterrompue adaptée aux télécommunications, aux centres de données et aux opérations industrielles où la disponibilité du système n'est pas négociable. Fonctionnant à partir d'une entrée triphasée de 380 VCA, il fournit une sortie CC stable et réglable allant de –43 VCC à –58 VCC, nominalement réglée à –53,5 VCC. Sa technologie avancée de conversion de puissance atteint un rendement supérieur à 96 % sur toute la plage de charge, ce qui en fait la solution idéale pour les installations sensibles à l'énergie et aux contraintes d'espace.
Section d'entrée CAdu redresseur de télécommunication intelligent 5U 18 kW
-
tension:380VAC triphasé
-
MCB :1 disjoncteur 63A 3P+N
-
Fréquence:45 Hz à 65 Hz (valeur nominale 50 Hz/60 Hz)
-
SPD :Catégorie C, 20 kA/40 kA, 8/20 μs
Section de distribution DCdu redresseur de télécommunication intelligent 5U 18 kW
-
Tension de sortie :-43 à -58 VCC (valeur nominale -53,5 VCC)
-
Capacité maximale :18 kW (6 modules de 3 kW, redondance N+1)
-
Coupe-batterie :2x125A/1P
-
LVD :3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
-
BLVD :2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
Scénarios d'applicationdu redresseur de télécommunication intelligent 5U 18 kW
-
Grandes stations de base macro 5G
-
Centraux et centraux de télécommunications
-
Installations de fabrication industrielle
-
Systèmes d'alimentation de secours pour centres de données
-
Cabanes de communication des sous-stations de services publics
-
Salles de télécommunications et informatiques des hôpitaux
-
Infrastructures de communication aéroportuaires
-
Systèmes électriques de signalisation ferroviaire
Spécificationdu redresseur de télécommunication intelligent 5U 18 kW
| Taper | Système de redresseur 18KW DC48V | |||
| Général | Taille | 482 mm * 350 mm * 5U (largeur * profondeur * hauteur) | ||
| Poids | ≤21kg (redresseurs exclus) | |||
| Méthode de refroidissement | Refroidissement naturel | |||
| Installation | Monté en rack standard 19 pouces | |||
| Mode de câblage | Entrer et sortir du haut | |||
| Mode entretien | Du côté avant, supporte le changement de qualité du module | |||
| Degré de protection | IP20 | |||
| Entrée CA |
Tension |
380VAC triphasé | ||
| MCB | 1 disjoncteur 63A 3P+N | |||
| Fréquence | 45 Hz à 65 Hz, valeur nominale : 50 Hz/60 Hz | |||
| SPD | Catégorie C, 20KA/40KA, 8/20µs | |||
| CC Distribution |
Tension de sortie | -43~-58VDC, valeur nominale : -53,5VDC | ||
|
Capacité de sortie (Maximum)
|
18 kW (6 x 3 kW, prend en charge la redondance N+1) | |||
|
Disjoncteur de batterie
|
2x125A 1P | |||
| LVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| Module redresseur | Tension d'entrée | 85VAC à 300VAC, évalué à 220VAC | ||
| Efficacité | >96% | |||
| Puissance nominale | 3000W (176 à 300VAC) | |||
| Température de travail | -40 ℃ ~ + 75 ℃ (pleine performance inférieure à 50 ℃) | |||
| Dimension | 106,5 mm (L) × 286 mm (P) × 41,5 mm (hauteur 1U) | |||
| Poids | ≤2kg | |||
| Mode refroidissement | Refroidissement forcé | |||
| Facteur de puissance | ≥0,99 | |||
| THD | ≤5% | |||
| Sortie CC | –43 ~ –58 VCC, valeur nominale –53,5 VCC, maximum 55 A | |||
| Contrôleur | Modèle | MC2900 | ||
| Port d'entrée de signal | 3 AI (2 températures de batterie, 1 environnement), 7 DI | |||
| Port de sortie d'alarme | 6 contacts secs | |||
| Port de communication | 1*RS485, 1*LAN | |||
| Affichage de la situation | Écran LCD | |||
| Environnement | Fonctionnement température |
-40 ℃ ~ +65 ℃ (sortie totale inférieure à 50 ℃) | ||
| Température de stockage | -40 ℃ ~ + 70 ℃ | |||
| Humidité de fonctionnement | 5 % ~ 95 % (sans condensation) | |||
| Altitude | 0 ~ 3 000 m (si l'altitude est comprise entre 2 000 et 3 000 m, la température maximale de fonctionnement la température diminue de 1 ℃ à mesure que l'altitude augmente de 200 m.) |
|||

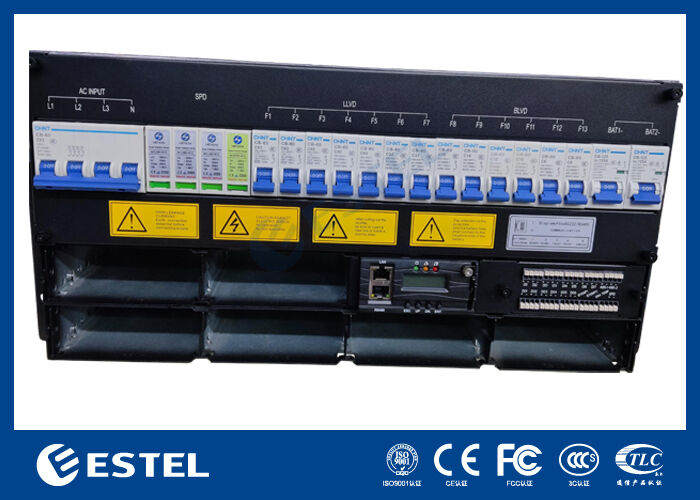

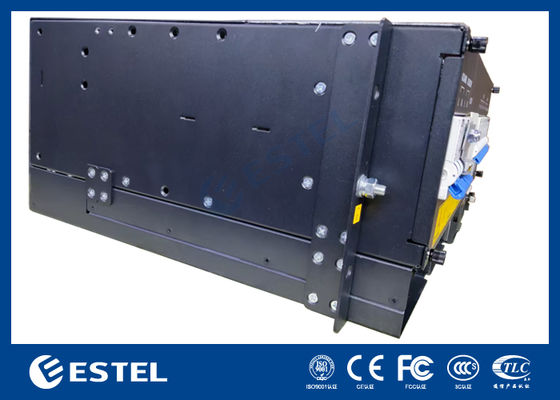

Détailsof Redresseur de télécommunication intelligent 5U 18 kW
-
