48V90A 94% Compac DC Solution d'alimentation intelligente pour les infrastructures de télécommunications
Détails de produit
Énergie de télécommunication 48V90A
,Solution d'alimentation en courant continu efficace à 94%
,système électrique compact pour les infrastructures de télécommunications
Pour les véhicules à moteur:94% Compac DC Solution d'alimentation électrique intelligente pour les centres de données de télécommunication
Vue d'ensemble du produitdeSystème d'alimentation DC48V 90A
Le redresseur de la série ET est un système d'alimentation DC48V 90A fonctionnant à 48V, conçu pour assurer une distribution d'énergie fiable pour les infrastructures de télécommunications, les centres de données,et applications industrielles où le fonctionnement ininterrompu est essentielIl fonctionne à partir d'une entrée à phase unique de 220 V CA et offre une sortie en courant continu étroitement régulée allant de 43 V CC à 58 V CC, avec une valeur nominale de 53,5 V CC.Réalisation d'un rendement de conversion supérieur à 94% même sous pleine charge, ce système est idéal pour les installations à haute densité et économes en énergie.
Conçu pour un fonctionnement continu avec une flexibilité modulaire
Conçu en tenant compte de la redondance, le système prend en charge jusqu'à trois modules de redresseur 1740W interchangeables à chaud dans une configuration N+1.5 kg et utilise un refroidissement par air forcé pour une gestion thermique cohérente. Avec une correction avancée du facteur de puissance (≥ 0,99) et une faible distorsion harmonique totale (THDi ≤ 5%), il assure une puissance de sortie propre tout en minimisant le stress sur les équipements en amont.châssis monté sur rack de 19 pouces IP20, permettant une maintenance de l'accès avant et un routage pratique des câbles du haut.
Spécification du système de redresseur DC48V 90A
| Le type | Unité de distribution d'alimentation DC48V | |||
| Généraux | Taille | La taille de la plaque doit être comprise entre 482 mm*350 mm*2U (largeur*profondeur*hauteur) | ||
| Le poids | ≤ 11 kg (à l'exclusion des rectificateurs) | |||
| Méthode de refroidissement | Refroidissement naturel | |||
| Méthode d'installation | à l'aide d'un dispositif électronique | |||
| Mode de câblage | Entrée et sortie depuis le haut | |||
| Mode de maintenance | De l'avant, modification du niveau du module d'appui | |||
| Grade de protection | Résistance à la corrosion | |||
| Entrée de courant alternatif |
Voltage |
Pour les appareils à commande numérique | ||
| MCB | 1 x 40A 2P | |||
| Fréquence | 45 Hz à 65 Hz, valeur nominale: 50 Hz/60 Hz | |||
| DC Distribution |
Voltage de sortie | -43~-58VDC, valeur nominale: -53,5VDC | ||
|
Courant de sortie (max)
|
90A | |||
|
Disjoncteur de batterie
|
1 x 63A 1P | |||
| VDDB |
Le nombre de fois où les données sont utilisées est supérieur ou égal à: |
|||
| Module de rectificateur | Voltage d'entrée | Pour les appareils de commande électrique, le réglage de la tension doit être effectué à l'aide d'un régulateur. | ||
| Efficacité | > 94% | |||
| Puissance nominale | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. | |||
| Température de fonctionnement | -40°C~+75°C (débit plein inférieur à 50°C) | |||
| Dimension | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |||
| Le poids | ≤ kg | |||
| Mode de refroidissement | Refroidissement forcé | |||
| Facteur de puissance | ≥ 099 | |||
| THD | ≤ 5% | |||
| Sortie en courant continu | Les mesures de sécurité doivent être effectuées en tenant compte de l'état de l'appareil et de l'état de l'appareil. | |||
| Contrôleur | Port d'entrée du signal | 2 x température ambiante, 8 x DI | ||
| Port de sortie d'alarme | 2 x contact à sec | |||
| Port de communication | RS485, SNMP | |||
| Affichage LCD | Soutenue | |||
| Environnement | Fonctionnement température |
-40°C à +65°C (hauteur de sortie totale inférieure à 50°C) | ||
| Température de stockage | -40°C à +70°C | |||
| Humidité de fonctionnement | 5% à 95% (non condensé) | |||
| Hauteur | Si l'altitude est comprise entre 2000 m et 3000 m, la valeur maximale de fonctionnement La température diminue de 1°C à mesure que l'altitude augmente de 200m.) |
|||

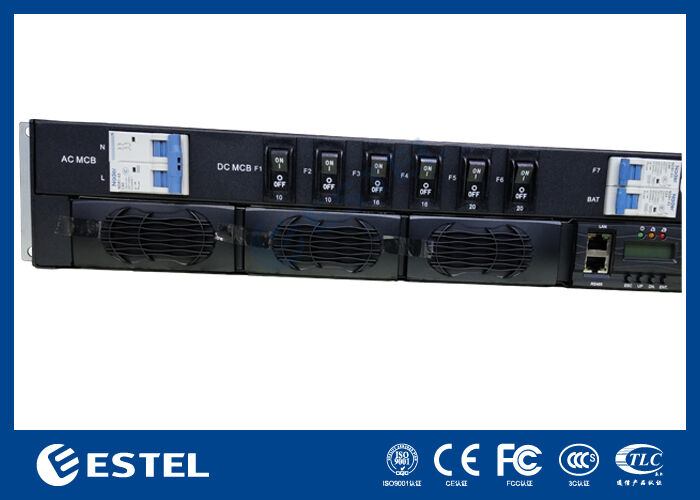

Vue frontale du système rectificateur DC48V 90A

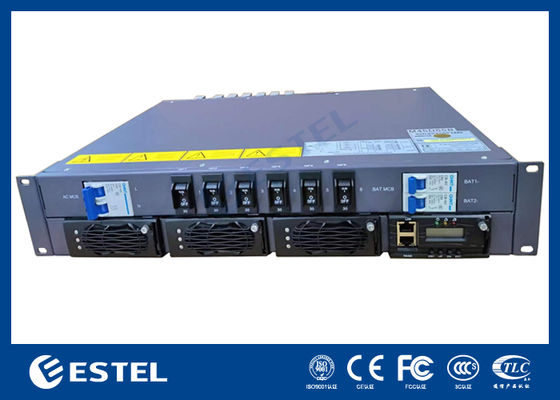

Vue frontale du système rectificateur DC48V 90A

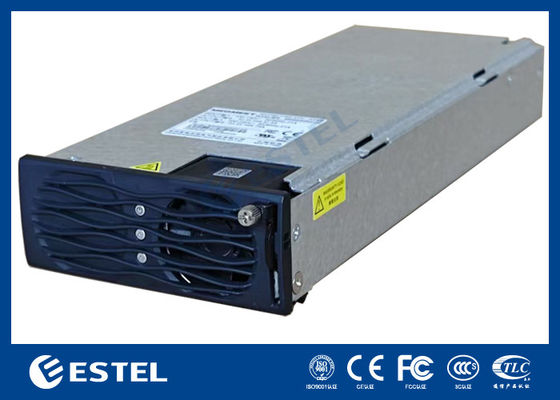

Module rectificateur du système d'alimentation DC48V 90A
-
