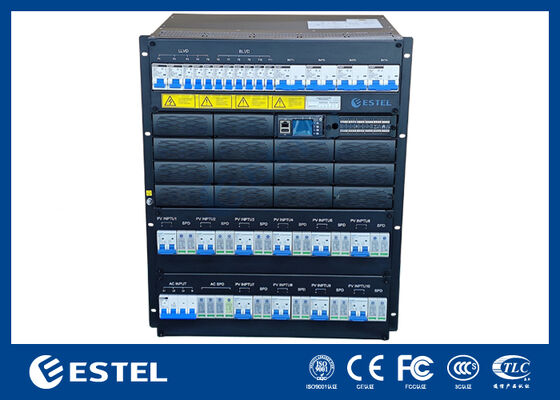

Un noyau de production de télécommunications hybride avec une puissance solaire photovoltaïque de 30 kW et une puissance de rectificateur de 16 kW
1Introduction du noyau électrique hybride de télécommunications
L'ET48500-H7E413 est un système d'alimentation intégré conçu pour fournir une alimentation à -48VDC aux équipements de communication, son courant de sortie maximum est de 500A.
Il est configuré avec des modules solaires de 30 kW, qui convertissent l'énergie photovoltaïque en une tension stable de 48 VDC.qui peut détecter la tension de production d'énergie du panneau solaire, et de suivre la tension et la valeur du courant pour atteindre la puissance maximale de l'entrée du module pour maximiser l'utilisation de l'énergie solaire.
Il est également configuré avec des modules rectificateurs de 16 kW, qui convertissent la puissance du réseau 380VAC en une tension stable de 48VDC.peut également charger les piles comme une réserve d'énergie.
2Caractéristiques du noyau électrique des télécommunications à énergie hybride
- tension d'entrée CA: 380VAC; large plage de tension pour chaque phase: 85VAC à 300VAC;
- une large plage de tension d'entrée photovoltaïque: de 120VDC à 425VDC (tension de mise sous tension > 160VDC);
- Des fonctions complètes de gestion des batteries;
- Conception basée sur le réseau, fournir 3× interfaces RS485, 1× interface RJ45 réservée;
- Prise en charge de l'affichage de l'interface LCD et du fonctionnement des boutons;
- Prise en charge de l'échange à chaud des modules rectificateurs et des modules solaires;
- Le facteur de puissance du module rectificateur est de 0.99.
3. Configuration du système
| (1) Les disjoncteurs BLVD |
(2) Détructeurs de LLVD |
(3) Étiquettes d'avertissement |
| (4) Modules de rectificateur |
(5) Modules photovoltaïques |
(6) Étalon au sol |
| (7) Disjoncteur d'entrée CA |
(8) SPD à courant alternatif |
(9) Détecteurs de batterie |
| (10) Étiquette RS485 |
(11) Module de surveillance MC2900 |
(12) Tableau d'interface utilisateur |

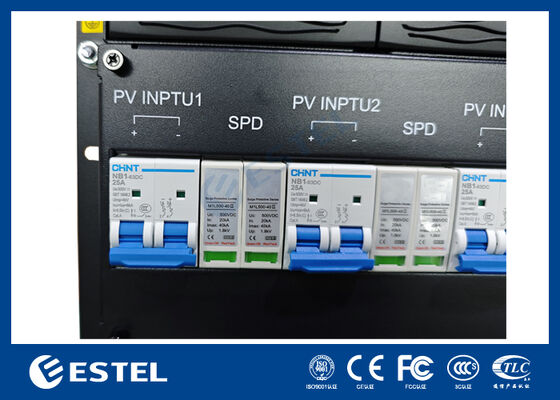

| (13) Détecteurs d'entrée PV |
(14) DOCUP photovoltaïque |
|
4Principe de fonctionnement du système
1) alimentation en courant alternatif
les entrées de puissance CA dans les modules rectificateurs par l'intermédiaire de l'unité de distribution CA, et les modules rectificateurs convertissent la puissance CA en puissance -48VDC,puis alimente l'alimentation à des charges multiples à travers l'unité de distribution de courant continu.
2) L'alimentation en énergie photovoltaïque
Le système introduit l'énergie solaire verte. Les modules photovoltaïques convertissent l'énergie solaire en puissance de -48VDC et l'envoient directement à l'unité de distribution d'énergie en courant continu.l'énergie photovoltaïque sera utilisée comme première énergie prioritaire pour alimenter les charges et charger les batteries, réalisant des économies d'énergie et une réduction des émissions.
3) Chargement et déchargement de la batterie
Lorsque l'alimentation en courant alternatif est normale, les modules de redresseur non seulement alimentent les charges en courant continu, mais fournissent également un courant de charge aux batteries.les modules rectificateurs cessent de fonctionner, et les batteries alimentent les charges en courant continu. Une fois l'alimentation en courant alternatif récupérée, les modules rectificateurs commencent à alimenter les charges en courant continu,charger également les piles pour reconstituer l'énergie consommée.
4) Surveillance et gestion intelligentes
En tant que "cerveau" du système d'alimentation télécom, le module de surveillance surveille en temps réel l'état de fonctionnement de divers composants du système d'alimentation et effectue le contrôle intelligent correspondant.S' il y a une anomalie, le module de surveillance signale les signaux d'alarme en temps opportun, afin d'assurer la sécurité et la stabilité de l'alimentation électrique.
