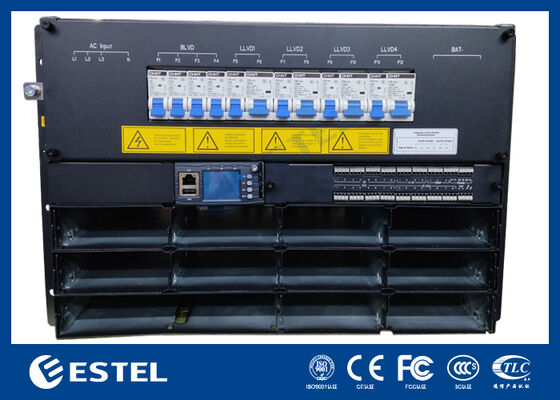

Le système d'alimentation CC intégré en rack 7U 36 kW de la série ET est une plate-forme d'alimentation haute densité de classe opérateur conçue pour fournir une alimentation CC ininterrompue aux bureaux centraux de télécommunications, aux centres de données de moyenne à grande taille et aux installations industrielles. Fonctionnant à partir d'une entrée triphasée de 380 V CA (sans disjoncteur interne), il fournit une sortie CC régulée avec précision, réglable entre –43 V et –58 V, généralement réglée à –53,5 V. Avec une puissance maximale de 36 kW, l'unité atteint des rendements de conversion supérieurs à 96 % sur la majeure partie de sa plage de fonctionnement, réduisant considérablement la consommation d'énergie et les coûts de refroidissement associés.

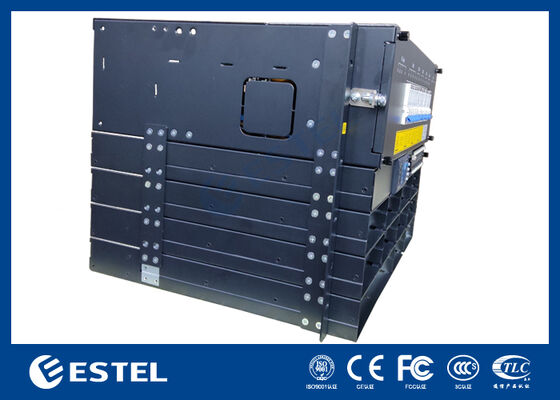

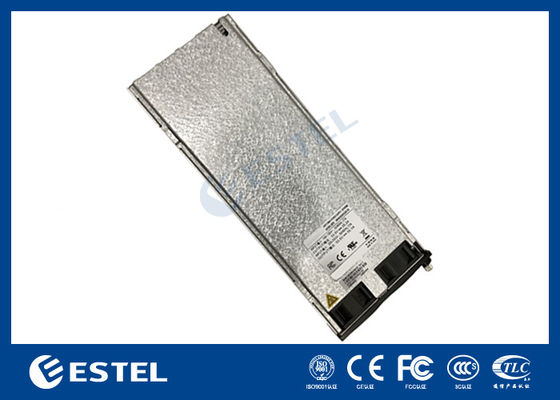

Conçu en mettant l'accent sur une disponibilité maximale et une maintenance simplifiée, ce système présente une véritable architecture modulaire prenant en charge jusqu'à douze modules redresseurs de 3 000 W, permettant une redondance N+1 ou supérieure. Chaque module remplaçable à chaud, pesant moins de 2 kg, utilise un refroidissement à air pulsé et intègre une correction active du facteur de puissance (≥0,99) ainsi qu'une faible distorsion harmonique totale (THDi ≤5 %) pour garantir la conformité du réseau et une sortie CC stable. L'ensemble s'insère dans un châssis montable en rack 7U (19 pouces). Son boîtier classé IP20 garantit une protection contre les contacts accidentels, tandis que les capacités de remplacement à chaud à accès frontal rationalisent le service. Les barres omnibus arrière en cuivre offrent un chemin robuste à faible impédance pour les connexions à courant élevé.

Points saillantsdu système de redresseur industriel 48VDC 7U 36kw

• Haute capacité – 36 kW :Prend en charge les abris de télécommunications plus grands, les centres de données périphériques et les usines industrielles à courant continu

• Redondance N+1 avec 12 modules :Le système fonctionne à 36 kW maximum, même en cas de panne de module ou de maintenance

• Quatre étapes LLVD indépendantes :Supprimez progressivement les charges non critiques en séquence – maximise la durée de fonctionnement des équipements essentiels

• Chaque étage LLVD comprend 63A + 125A :Gère les charges de courant moyen et élevé par étage

• BLVD protège la chaîne de batterie :Maintient les charges ultra-critiques (6A ~ 63A) sous tension jusqu'à la déconnexion finale

• Disjoncteurs de batterie réservés :Intégration flexible avec protection contre les surintensités spécifiée par le client
