Le système d'alimentation en rack CC intégré ET48600 6U 36 kW représente une solution de conversion d'alimentation CC compacte de qualité opérateur, conçue pour les bureaux centraux de télécommunications, les centres de données de moyenne à grande échelle et les environnements industriels nécessitant une alimentation CC ininterrompue. Fonctionnant à partir d'un courant alternatif monophasé de 220 V sans disjoncteur intégré, il utilise des barres omnibus arrière en cuivre pour le câblage et fournit une sortie CC réglable avec précision allant de –43 V à –58 V, avec un réglage nominal de –53,5 V. Avec une capacité maximale de 36 kW, le système atteint systématiquement des rendements de conversion supérieurs à 96 % sur un large spectre de charge, réduisant ainsi les coûts d'électricité et les demandes de refroidissement.

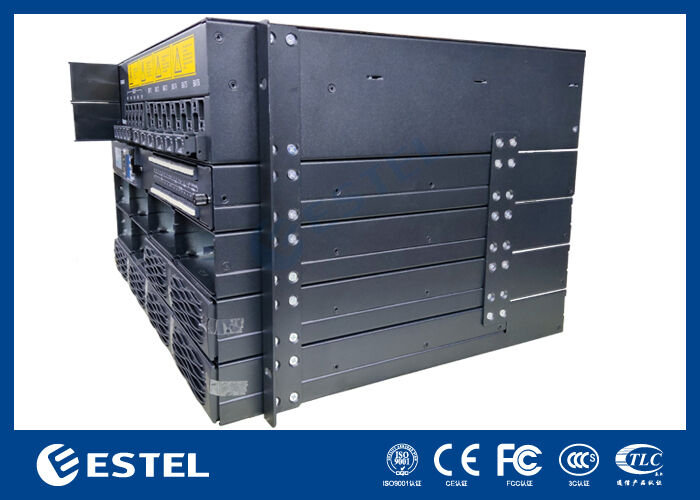

Structuredu système d'alimentation de télécommunication ET48600 48VDC 600A

• hauteur 6U– convient aux racks standard de 19 pouces

• Refroidissement naturel– pas de ventilateurs, fonctionnement silencieux, aucune pénétration de poussière

• Câblage d'entrée et de sortie supérieure– accès frontal propre, aucune tranchée au sol n'est nécessaire

• Maintenance frontale et échange à chaud de niveau module– tout service depuis l'avant, aucun dégagement arrière nécessaire

• Protection IP20– sans danger pour les locaux techniques intérieurs et les abris

Entrée CAdu système d'alimentation de télécommunication ET48600 48VDC 600A

• Monophasé 220VAC– pas de disjoncteur intégré

• Câblage du jeu de barres arrière en cuivre– distribution directe pour les systèmes multi-armoires

• Fréquence 45 ~ 65 Hz– compatible générateur et réseau

Sortie CCdu système d'alimentation de télécommunication ET48600 48VDC 600A

• Sortie -43 ~ -58 V CC(évalué -53,5 VCC)

• Capacité maximale de 36 kW– 12 modules redresseurs de 3 kW

• Redondance N+1– sortie complète avec 11 modules

Répartition de la batterie et de la chargedu système d'alimentation de télécommunication ET48600 48VDC 600A

• 6 disjoncteurs de batterie 125A/1P– prend en charge jusqu'à 6 chaînes de batteries indépendantes

• LLVD1 et LLVD2 :Borniers 300A – connectez des boîtes de distribution d'extension externes

• BLVD :3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

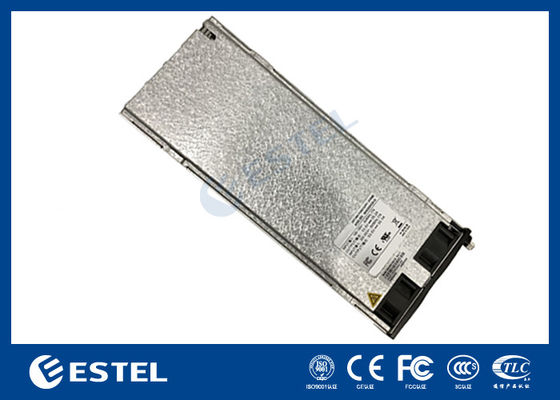

Module redresseurdu système d'alimentation de télécommunication ET48600 48VDC 600A

• Entrée ultra-large 85 ~ 300VAC– fonctionne malgré de graves baisses de réseau

• >96 % d'efficacité– faible chaleur, faible coût d'exploitation

• 3000W en 1U– densité de puissance élevée

• Fonctionnement de -40 ℃ ~ + 75 ℃– pleine puissance en dessous de 50 ℃

• Refroidissement forcé– indépendant du refroidissement naturel du châssis

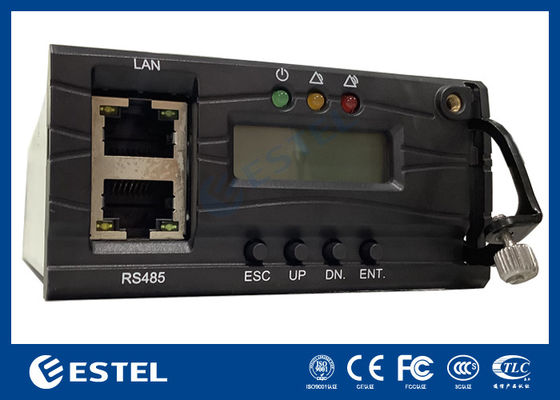

Contrôleur et carte E/Sdu système d'alimentation de télécommunication ET48600 48VDC 600A

• 3 x IA(surveillance de la température ambiante)

• 8 x DI + 4 x E-DI– 12 entrées numériques au total

• 8 x DO + 8 x E-DO– 16 sorties d'alarme au total

• RS485 et SNMP– gestion à distance double protocole

• Écran LCD– état et configuration locaux
