Systèmes d'alimentation de télécommunications personnalisés SNMP RS485 pour la communication extérieure
Détails de produit
système d'alimentation télécoms personnalisé
,Système d'alimentation SNMP RS232 RS485
,système d'alimentation de communication extérieure
SNMP RS232 RS485 Systèmes électriques de télécommunications personnalisés pour la communication extérieure
Vue d'ensemble du produit du système d'alimentation en courant continu de 30 kW BTS
Le système d'alimentation par rack ET48500 DC est une solution de conversion d'énergie de haute densité et de qualité opérateur conçue pour les hubs de télécommunications de base, les centres de données de classe entreprise,et les sites industriels où l'alimentation en courant continu ininterrompue n'est pas négociableIl accepte une entrée monophasée de 220 VAC via des barres de bus en cuivre arrière sans disjoncteur intégré et fournit une sortie de courant continu réglable de 43 VDC à 58 VDC, nominale réglée à 53,5 VDC.Scalable à une puissance totale de 30 kW, le système atteint un rendement de conversion supérieur à 96% sur toute sa gamme d'exploitation, contribuant ainsi à réduire le gaspillage d'énergie et à réduire le coût total de possession.
Construit sur une plate-forme entièrement modulaire et tolérante aux défauts, le système prend en charge jusqu'à dix modules de redressement de 3000W en configurations N+1 ou de redondance améliorée.Chaque module échangeable à chaud pèse moins de 2 kg et utilise un refroidissement par air forcé avec correction du facteur de puissance actif (≥0.99) et une faible distorsion harmonique totale (THDi ≤ 5%), assurant à la fois la stabilité du réseau et une sortie en courant continu de haute fidélité.L'ensemble est contenu dans un châssis 6U conçu pour une intégration sans outil dans des armoires standard de 19 poucesL'accès à l'avant permet un remplacement et un service rapides des modules, tandis que les barres de cuivre à l'arrière permettent un câblage propre et à courant élevé.Un boîtier IP20 assure une protection mécanique de base pendant l'installation et le fonctionnement.
Scénarios d'applicationd'un système d'alimentation en courant continu de 30 kW
-
Les stations de base macro 5G
-
Les stations de base 5G
-
Stations de base 4G LTE
-
Systèmes d'antennes distribuées (DAS)
-
Unités de radio à distance (RRU) / Unités de bande de base (BBU)
-
Les bureaux centraux des télécommunications
Caractéristiques du système d'alimentation en courant continu BTS de 30 kW
-
Entrée CA: 220 V à une phase, 45 ∼ 65 Hz
-
DSP à courant alternatif: Pour les appareils de type à commande numérique:
-
Sortie en courant continu: -53,5 VDC, 30 kW maximum
-
Module de rectificateur: 10 x 3 kW, redondance N+1,Efficacité de 96%
-
La batterie MCB: 4 x 125A/1P
-
Département d'accueil: 10/20 kA, 8/20 μs
-
- Je ne sais pas.Le nombre de fois où les données sont utilisées est supérieur ou égal à:
-
- Je ne sais pas.Le nombre de fois où les données sont utilisées est supérieur ou égal à:
| Le type | ET48500 | |||
| Système | Dimension | 482.0(W) *350.0(D) *6U(H) | ||
| Le poids | ≤ 31 kg (sans redresseurs) | |||
| Mode de refroidissement | Refroidissement naturel | |||
| Mode d'installation | Installé sur un support de 19 pouces | |||
| Mode de câblage | Entrée supérieure et sortie supérieure | |||
| Mode de maintenance | Maintenance avant, modification du grade du module de support | |||
| Niveau de protection | Résistance à la corrosion | |||
| AC Distribution |
Mode d'entrée
|
220V monophase sans disjoncteur, câblage arrière en barres de cuivre | ||
|
Fréquence d'entrée |
45 à 65 Hz, valeur nominale: 50 Hz/60 Hz |
|||
|
SPD à courant alternatif |
20 kA/40 kA, 8/20 μs | |||
| DC Distribution |
Voltage de sortie | -43~-58VDC, valeur nominale: -53,5VDC | ||
| Capacité maximale | 30kw ((10*3000w, redondance N+1) | |||
| Disjoncteurs à batterie | 4*125A/1P | |||
| Disjoncteurs de charge |
Le nombre de fois où les données sont utilisées est supérieur ou égal à: Le nombre de fois où les données sont utilisées est supérieur ou égal à: |
|||
| SPD à courant continu | 10kA/20kA, 8/20μs | |||
| Réducteur | Voltage d'entrée | Pour les appareils de commande électrique, le réglage de la tension doit être effectué à l'aide d'un régulateur. | ||
| Efficacité | > 96% | |||
| Puissance nominale | Pour les appareils à courant alternatif: | |||
| Température de fonctionnement | -40°C~+75°C (débit plein inférieur à 50°C) | |||
| Dimension | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |||
| Le poids | ≤ 2 kg | |||
| Mode de refroidissement | Refroidissement forcé | |||
| Facteur de puissance | ≥ 099 | |||
| THD | ≤ 5% | |||
| Sortie en courant continu | Les mesures de sécurité doivent être effectuées en tenant compte de l'état de l'appareil et de l'état de l'appareil. | |||
| Contrôleur | Entrée de signal | Température ambiante, humidité de l'air | ||
| Sortie d'alarme | 8 contact à sec | |||
| Résistance à la compression | - Oui, oui. | |||
| Résistance à la compression | - Oui, oui. | |||
| SNMP | - Oui, oui. | |||

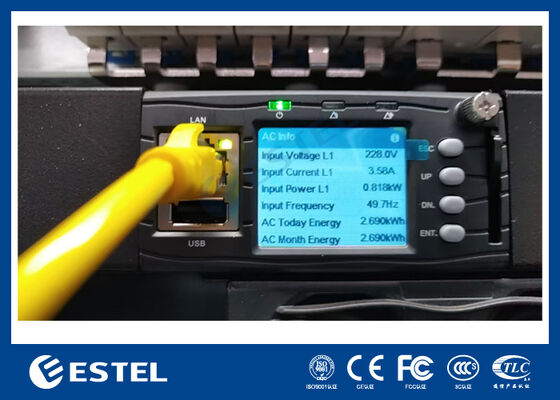

| Mode d'affichage | Disque LCD | |||
| Environnement | Fonctionnement température |
-40°C à +65°C (hauteur de sortie totale inférieure à 50°C) | ||
| Température de stockage | -40°C à +70°C | |||
| Humidité de fonctionnement | 5% à 95% (non condensé) | |||
| Hauteur | Si l'altitude est comprise entre 2000 m et 3000 m, la valeur maximale de fonctionnement La température diminue de 1°C à mesure que l'altitude augmente de 200m.) |
|||

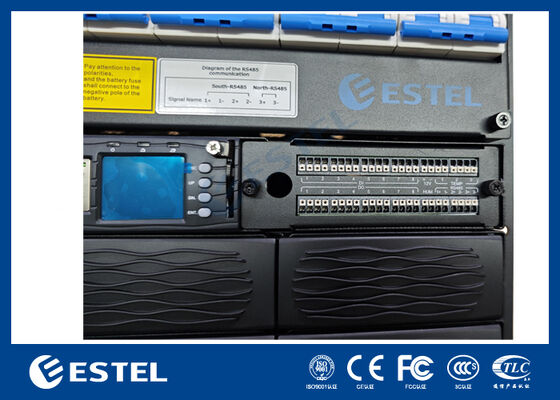

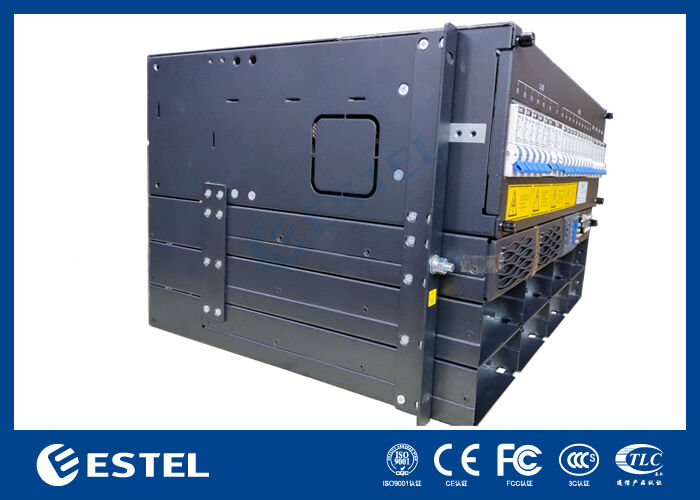

Détails du système d'alimentation en courant continu de 30 kW BTS

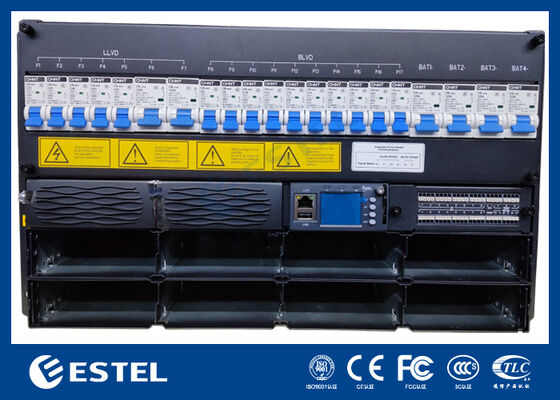

Tableau d'entrée/sortie de 30 kW BTS Système d'alimentation en courant continu
