Alimentation d'énergie de commutateur de système de redresseur de DC48V 18kw pour des réseaux de télécommunication

Présentation du produit deAlimentation de commutateur de système de redresseur de DC48V 18kw

Le ET48450-M7F65Le système d'alimentation en rack CC fournit une solution d'alimentation CC résiliente et de grande capacité conçue spécifiquement pour les infrastructures de télécommunications, les opérations de centres de données et les applications industrielles nécessitant une distribution d'alimentation CC fiable. Il accepte une entrée triphasée de 380 VCA et fournit une sortie CC stable réglable entre –43 VCC et –58 VCC, avec un point de fonctionnement nominal de –53,5 VCC. Offrant une capacité de sortie maximale de 18 kW, ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96 %.

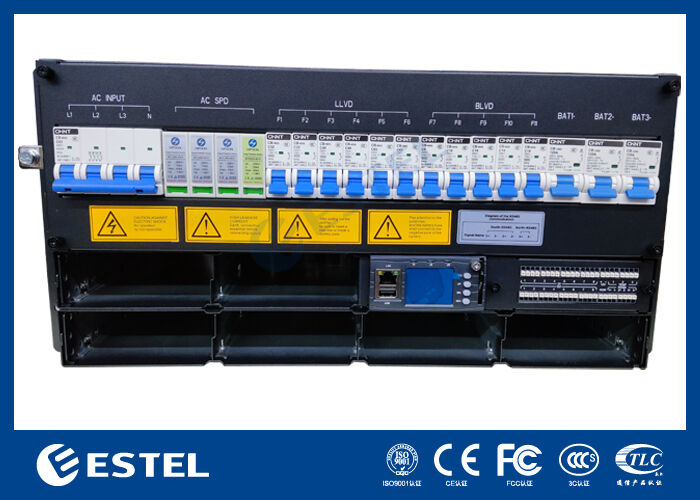

Doté d'une conception modulaire et redondante, le système prend en charge jusqu'à 6 modules redresseurs de 3 000 W configurés pour une redondance N+1, chaque module compact pesant moins de 2 kg. Les redresseurs utilisent un refroidissement à air pulsé, atteignent un facteur de puissance proche de l'unité (≥0,99) et maintiennent une faible distorsion harmonique totale (THDi ≤5 %) pour une conversion de puissance efficace et propre. Avec une maintenance par accès frontal, un câblage sur le panneau supérieur et une protection contre les infiltrations IP20, le châssis montable en rack 5U met l'accent sur la sécurité opérationnelle, la facilité d'entretien et l'intégration simple dans les armoires standard de 19 pouces.

Le panneau de distribution DC est équipé de 3 disjoncteurs batterie 125A/1P et comprend un LLVDet unFonctionnalité BLVD pour une gestion de l'énergie sécurisée et flexible. L'intelligence du système est fournie par un contrôleur dédié doté de 4 entrées de capteur analogiques, de 8 entrées d'état numériques et de 8 relais d'alarme à contact sec configurables. La surveillance et la gestion à distance sont activées via les interfaces RS232/485 et SNMP, tandis qu'un écran LCD intégré permet la visualisation et la configuration locale de l'état.

Pouvoir deAlimentation de commutateur de système de redresseur de DC48V 18kw

ContrôleurdeAlimentation de commutateur de système de redresseur de DC48V 18kw

Module redresseurdeAlimentation de commutateur de système de redresseur de DC48V 18kw

• Tension d'entrée : 85VAC ~ 300VAC, nominale 220VAC

• Efficacité : >96 %

• Puissance nominale : 3 000 W (176–300VAC)

• Température de fonctionnement : –40 ℃ ~ +75 ℃ (sortie totale inférieure à 50 ℃)

• Dimension : 106,5 mm (L) × 286 mm (P) × 41,5 mm (H) (1U/H)

• Poids : ≤2kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• THD : ≤5 %

• Sortie CC : –43 ~ –58 VCC, nominale –53,5 VCC, maximum 55 A

EnvironnementdeAlimentation de commutateur de système de redresseur de DC48V 18kw

• Température de fonctionnement : –40 ℃ ~ +65 ℃ (sortie totale inférieure à 50 ℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3 000 m (Si l'altitude est comprise entre 2 000 et 3 000 m, la température de fonctionnement maximale diminue de 1 ℃ à mesure que l'altitude augmente de 200 m.)

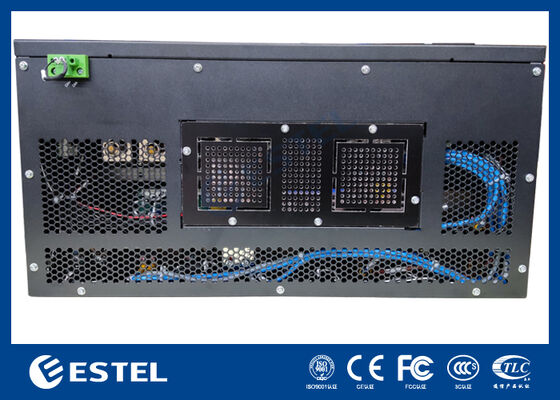

DétailsdeAlimentation de commutateur de système de redresseur de DC48V 18kw
