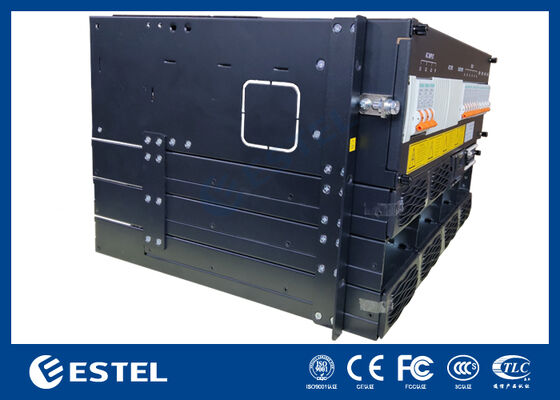

DC48V 24kw système de rectificateur à arrêt unique monture de support électrique télécom intelligent

Vue d'ensemble du produitSystème rectificateur à arrêt unique DC48V 24kw

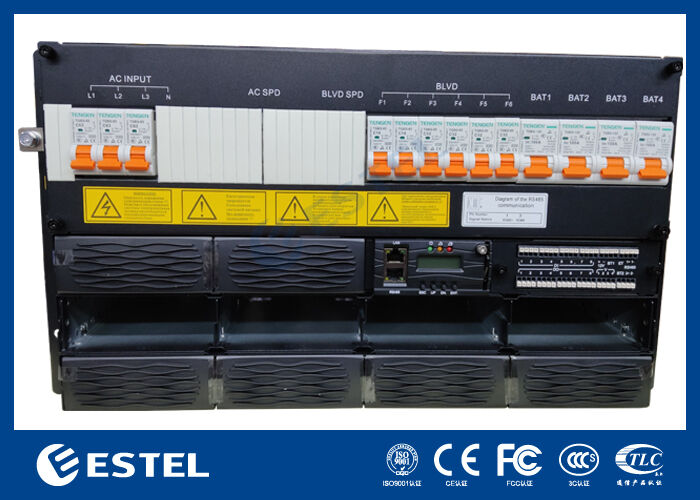

L' ET48400 estSystème d'alimentation par rack en courant continuUn système d'alimentation sous rack de 19 pouces produit par ESTEL, avec une hauteur de 5U, conçu de manière compacte pour des applications critiques de transmission de fibres et de micro-ondes, de dispositifs d'accès, de commutateurs, etc.La puissance maximale du système est de 400 A., avec des disjoncteurs pour l'entrée en courant alternatif, les batteries et les charges.Il accepte une entrée triphasée 380 VAC et fournit une sortie en courant continu stable réglable entre 43 VDC et 58 VDC, avec un point de fonctionnement nominal de 53,5 VDC.ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96%.

Le panneau de distribution en courant continu est équipé d'interrupteurs de batterie 4*100A/1P et comprend 2*évolutifsLe dépistageet unBLVD ((Battery Low Voltage Disconnect) fonctionnalité pour une gestion de l'alimentation sûre et flexible.8 entrées d'état numérique, et 8 relais d'alarme à contact sec configurables. La surveillance et la gestion à distance sont activées via les interfaces RS232/485 et SNMP,tandis qu'un écran LCD intégré permet de visualiser et de configurer l'état local.

Distribution du courant alternatifdeSystème rectificateur à arrêt unique DC48V 24kw

• Mode d'entrée:380VAC à trois phases, 3*63A/1P+N

• Fréquence d'entrée: 4566Hz, valeur nominale: 50Hz/60Hz

Distribution en courant continudeSystème rectificateur à arrêt unique DC48V 24kw

• La tension de sortie est de 43 ~ 58 VDC, valeur nominale de 53,5 VDC.

• Capacité maximale24Le nombre total de véhicules équipés par le constructeur est estimé en kW.

• Pour les appareils à commande numérique:4*100A/1P

• Les disjoncteurs de charge:

• LLVD*2: Utilisé avec une boîte de distribution

• - Je ne sais pas.2*16A/1P+4*32A/1P

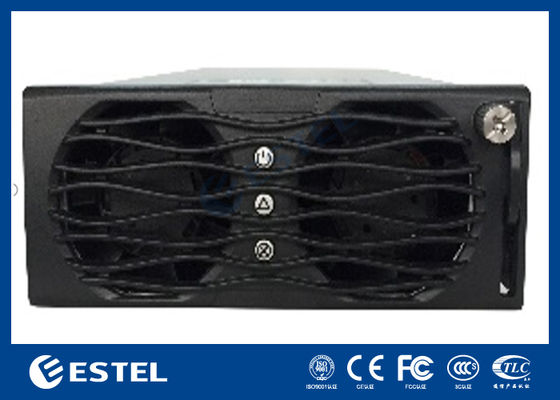

RéducteurdeSystème rectificateur à arrêt unique DC48V 24kw

• Voltage d'entrée:Pour les appareils de traitement des gaz, la valeur nominale de l'énergie utilisée doit être égale ou supérieure à:

• Efficacité: > 96%

• Puissance nominale: 3000 W (176 ∼ 300 VAC)

• Température de fonctionnement: 40 °C à + 75 °C (valeur totale inférieure à 50 °C)

• Pour les véhicules à moteur électrique, les dimensions sont indiquées à l'annexe I.

• Poids: ≤ 2 kg

• Mode de refroidissement: refroidissement forcé

• Facteur de puissance: ≥ 0.99

• THD: ≤ 5%

• la puissance de sortie en courant continu est de ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximum 55A

ContrôleurdeSystème rectificateur à arrêt unique DC48V 24kw

• Modèle: MC2600

• Entrée de signal: 3 AI (3 température ambiante), 8 DI

• Sortie d'alarme: 8 contact à sec

• Port de communication: RS232/485, SNMP

• Mode d'affichage: LCD

Informations concernantSystème rectificateur à arrêt unique DC48V 24kw

Environnement de travailSystème rectificateur à arrêt unique DC48V 24kw

Vue d'ensembleSystème rectificateur à arrêt unique DC48V 24kw

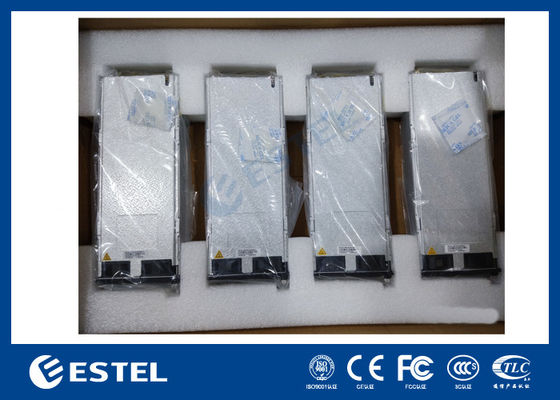

Module deSystème rectificateur à arrêt unique DC48V 24kw
