Système de redresseur DC48V à montage en rack 2U avec équipement de centre de données de télécommunications

Caractéristiques deSystème de redressement DC48V à montage en rack 2U

ET48150-M5I32Le système d'alimentation en rack CC fournit une solution d'alimentation CC résiliente et de grande capacité conçue spécifiquement pour les infrastructures de télécommunications, les opérations de centres de données et les applications industrielles nécessitant une distribution d'alimentation CC fiable. Il accepte une entrée monophasée de 220 VCA et fournit une sortie CC stable réglable entre –43 VCC et –58 VCC, avec un point de fonctionnement nominal de –53,5 VCC. Offrant une capacité de sortie maximale de 9 kW, ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96 %.

L'entrée CA accepte 220 V CA monophasé via un disjoncteur 16 A/2P, prenant en charge une large plage de fréquences de 45 à 66 Hz pour une compatibilité mondiale. Côté CC, le système fournit une sortie réglable de -43 V à -58 V CC (nominal -53,5 V CC) avec une capacité maximale de 5,22 kW, obtenue par trois modules redresseurs de 1,74 kW dans une configuration redondante N+1. La protection de la batterie est assurée par deux disjoncteurs 100 A/1PN, prenant en charge deux chaînes de batteries indépendantes. La distribution de charge comprend des circuits BLVD uniquement avec quatre sorties allant de 10 A à 32 A, garantissant que toutes les charges connectées sont traitées comme critiques sans délestage automatique.


SystèmedeSystème de redressement DC48V à montage en rack 2U

• Dimension : 482,0 (L) × 350,0 (P) × 2U (H)

• Poids : ≤15kg (sans redresseurs)

• Mode de refroidissement : refroidissement naturel

• Mode d'installation : Installé sur rack 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : entrée supérieure et sortie supérieure

• Mode de maintenance : maintenance avant, changement de niveau du module de support

• Niveau de protection : IP20

Spécification de distribution CAdeSystème de redressement DC48V à montage en rack 2U

• Mode de saisie :220VAC monophasé, 16A/2P

• Fréquence d'entrée : 45-66 Hz, valeur nominale : 50 Hz/60 Hz

Spécification de distribution CCdeSystème de redressement DC48V à montage en rack 2U

• Tension de sortie : –43 ~ –58 VCC, valeur nominale : –53,5 VCC

• Capacité maximale : 5,22kW (3*1,74 kW, redondance N+1)

• Coupe-batteries :2*100A/1PN

• Disjoncteurs de charge :BLVD :1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

RedresseurdeSystème de redressement DC48V à montage en rack 2U

• Tension d'entrée :85VAC ~ 300VAC, évalué à 220VAC

• Efficacité : >94 %

• Puissance nominale : 1 740 W (176–300VAC)

• Température de fonctionnement : –40 ℃ ~ +75 ℃ (sortie totale inférieure à 50 ℃)

• Dimension : 106,5 mm (L) × 286 mm (P) × 41,5 mm (H) (1U/H)

• Poids : ≤2kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• THD : ≤5 %

• Sortie CC : –43 ~ –58 VCC, nominale –53,5 VCC, maximum 33 A

ContrôleurdeSystème de redressement DC48V à montage en rack 2U

Le système est alimenté par le MC2900, le contrôleur de puissance DC de dernière génération développé par ESTEL. Construit sur un processeur ARM Cortex-A8 avec 256 Mo de mémoire flash et 512 Mo de SRAM, le MC2900 fonctionne sur un système d'exploitation Linux, offrant une interface robuste, conviviale et intuitive. Le contrôleur fournit de puissantes fonctions de gestion pour une large gamme d'équipements électriques, notamment des redresseurs, des modules solaires, des modules éoliens, des modules DC/DC, des modules HVDC, des générateurs diesel, des batteries VRLA et des batteries lithium-ion. Avec 3 entrées de température ambiante, 8 entrées numériques, 8 sorties d'alarme à contact sec et une communication RS232/485 plus SNMP, le MC2900 offre une surveillance et un contrôle complets. Un écran LCD fournit l'état et la configuration locaux.

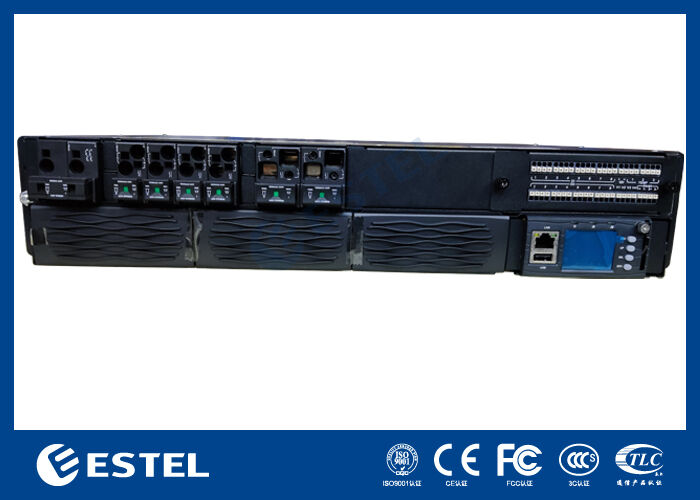

Aperçu deSystème de redressement DC48V à montage en rack 2U

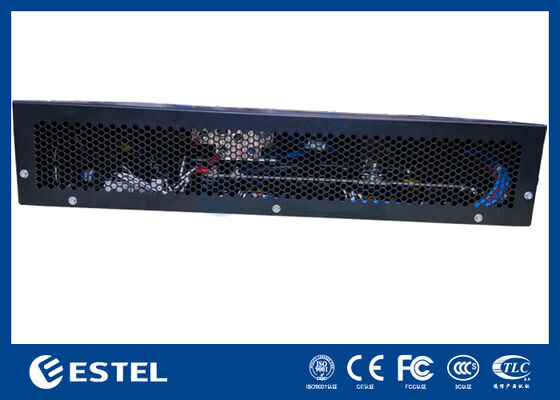

Ensemble redresseur et module deSystème de redressement DC48V à montage en rack 2U
