Système de distribution d'énergie des télécoms DC48V de puissance de redresseur du contrat 1U pour l'infrastructure critique

Présentation du produit deSystème de distribution d'énergie Compact Telecom DC48V 1U

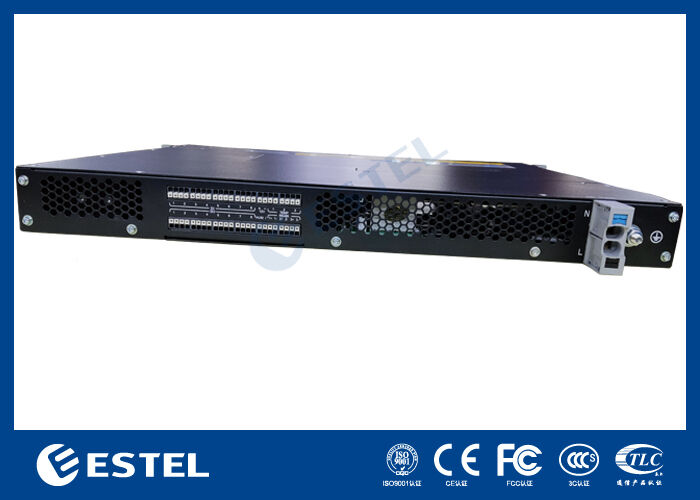

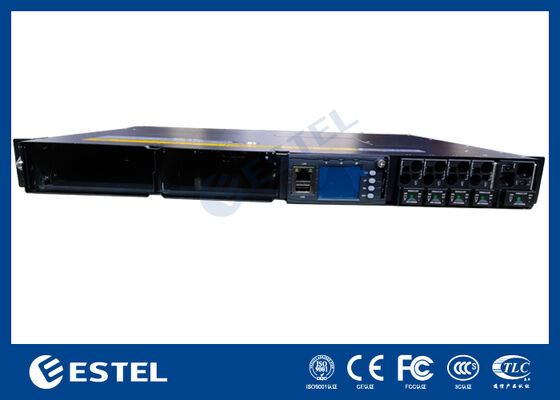

L'ET4860-M3H21 d'ESTEL est un système d'alimentation sous rack 19 pouces de hauteur 1U conçu pour les applications critiques en bande passante telles que la fibre optique, la liaison micro-ondes et la commutation d'accès. Contrairement aux étagères de redresseurs classiques, cette unité accepte une entrée photovoltaïque directe haute tension jusqu'à 63 A/2P, éliminant ainsi le besoin de convertisseurs solaires séparés. Les bornes d'accès frontal pour l'entrée CA et la sortie CC permettent une installation contre un mur ou dos à dos avec d'autres équipements.

Malgré son profil 1U mince, le système fournit 6 kW à -53,5 V CC en utilisant deux modules redresseurs de 3 kW remplaçables à chaud en configuration N+1. Un seul disjoncteur 100 A/1PN gère la connexion de la batterie, tandis que quatre circuits BLVD 63 A/1PN alimentent directement les charges critiques — pas de délestage LLVD, pas de compromis. Le système fonctionne de 45 Hz à 66 Hz, prêt pour les réseaux 50 Hz ou 60 Hz.


Contrôleur deSystème de distribution d'énergie Compact Telecom DC48V 1U

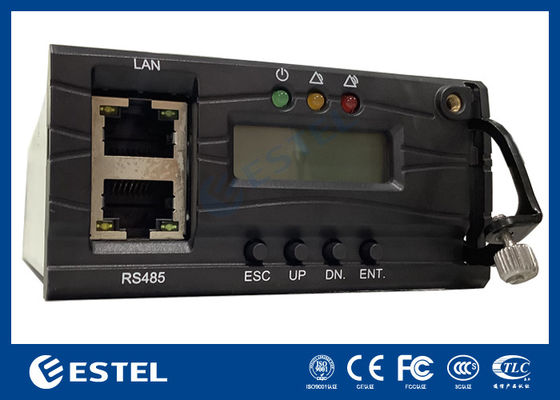

Au cœur de ce système se trouve le contrôleur MC2600. Construit autour d'un processeur ARM Cortex-M4, le MC2600 apporte une gestion de l'alimentation hybride de niveau entreprise à des formats compacts. Il gère les générateurs diesel, les VRLA, les batteries au lithium et les modules solaires à partir d'une seule interface. Les fonctionnalités clés incluent des tests de batterie programmables (programmés, à courant constant ou de courte durée), le téléchargement de configuration en un clic pour un déploiement rapide sur site et un mode veille d'économie d'énergie qui réduit les pertes au ralenti du redresseur. Le contrôleur s'adapte de 1 à 40 redresseurs, ce qui le rend également adapté aux armoires autonomes et aux centrales électriques centralisées.

Principales fonctionnalitésdeSystème de distribution d'énergie Compact Telecom DC48V 1U

Entrée directe PV haute tension – Le disjoncteur 63A/2P accepte l'alimentation solaire sans conversion externe

Densité 1U, 6 kW – S'adapte là où les systèmes 2U ou 3U traditionnels ne le peuvent pas.

Accès à tout par l'avant – Bornes sur le panneau avant ; aucun dégagement arrière requis

Conception BLVD uniquement – ​​Quatre circuits 63 A, pas de délestage automatique, chaque charge reste critique

Disjoncteur de batterie unique – 100 A/1PN, propre et simple pour une sauvegarde à chaîne unique

Module redresseur deSystème de distribution d'énergie Compact Telecom DC48V 1U

SystèmedeSystème de distribution d'énergie Compact Telecom DC48V 1U

• Dimension : 482,0 (L) × 350,0 (P) × 1U (H)

• Poids : ≤10kg (sans redresseurs)

• Mode de refroidissement : refroidissement naturel

• Mode d'installation : Installé sur rack 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : entrée supérieure et sortie supérieure

• Mode de maintenance : maintenance avant, changement de niveau du module de support

• Niveau de protection : IP20

SaisirdeSystème de distribution d'énergie Compact Telecom DC48V 1U

• Mode de saisie :Photovoltaïque haute tension 63A/2P

• Fréquence d'entrée : 45-66 Hz, valeur nominale : 50 Hz/60 Hz

Distribution CCdeSystème de distribution d'énergie Compact Telecom DC48V 1U

• Tension de sortie : –43 ~ –58 VCC, valeur nominale : –53,5 VCC

• Capacité maximale :6kW(2*3kw, redondance N+1)

• Coupe-batteries :1*100A/1PN

• Disjoncteurs de charge :BLVD :4*63A/1PN
