Intégration du système d'alimentation CC de télécommunications modulaire 2U avec la gestion de l'alimentation MC2600

Présentation du produit deIntégration du système d'alimentation CC télécom modulaire 2U

Le ET4890-M3F32Le système d'alimentation en rack CC fournit une solution d'alimentation CC résiliente et de grande capacité conçue spécifiquement pour les infrastructures de télécommunications, les opérations de centres de données et les applications industrielles nécessitant une distribution d'alimentation CC fiable. Il accepte une entrée monophasée de 220 VCA et fournit une sortie CC stable réglable entre –43 VCC et –58 VCC, avec un point de fonctionnement nominal de –53,5 VCC. Offrant une capacité de sortie maximale de 9 kW, ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96 %.

Doté d'une conception modulaire et redondante, le système prend en charge jusqu'à 3 modules redresseurs de 1,74 kW configurés pour une redondance N+1, chaque module compact pesant moins de 2 kg. Les redresseurs utilisent un refroidissement à air pulsé, atteignent un facteur de puissance proche de l'unité (≥0,99) et maintiennent une faible distorsion harmonique totale (THDi ≤5 %) pour une conversion de puissance efficace et propre. Avec une maintenance par accès frontal, un câblage sur le panneau supérieur et une protection IP20, le châssis montable en rack 2U met l'accent sur la sécurité opérationnelle, la facilité d'entretien et l'intégration simple dans les armoires standard de 19 pouces.

Le panneau de distribution CC est équipé de disjoncteurs de batterie 1*63 A 1P et comprend la fonctionnalité de déconnexion basse tension de la batterie (BLVD) pour une gestion de l'alimentation sécurisée et flexible. L'intelligence du système est fournie par un contrôleur dédié doté de 2 entrées de capteur analogiques, de 8 entrées d'état numériques et de 2 relais d'alarme à contact sec configurables. La surveillance et la gestion à distance sont activées via les interfaces RS232/485 et SNMP, tandis qu'un écran LCD intégré permet la visualisation et la configuration locale de l'état.

Application deIntégration du système d'alimentation CC télécom modulaire 2U

• Stations de surveillance à distance sans surveillance

• Armoires de commande industrielles

• Environnements de bureau nécessitant un fonctionnement silencieux

• Sites d'énergie hybride avec intégration solaire/éolienne

• Systèmes de sauvegarde basés sur une batterie lithium-ion

Spécification technique deIntégration du système d'alimentation CC télécom modulaire 2U

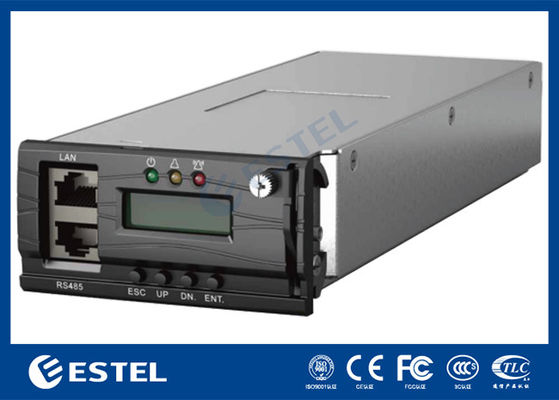

ContrôleurdeIntégration du système d'alimentation CC télécom modulaire 2U

• Modèle : MC2600

• Entrée de signal : 2 AI (2 températures ambiantes), 8 DI

• Sortie alarme : 2 contacts secs

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement d'applicationdeIntégration du système d'alimentation CC télécom modulaire 2U

• Température de fonctionnement : –40 ℃ ~ +65 ℃ (sortie totale inférieure à 50 ℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3 000 m (Si l'altitude est comprise entre 2 000 et 3 000 m, la température de fonctionnement maximale diminue de 1 ℃ à mesure que l'altitude augmente de 200 m.)

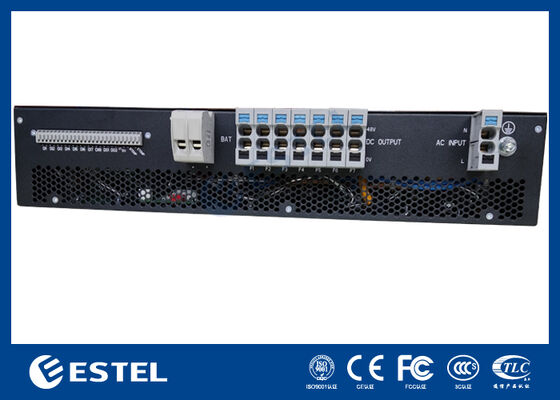

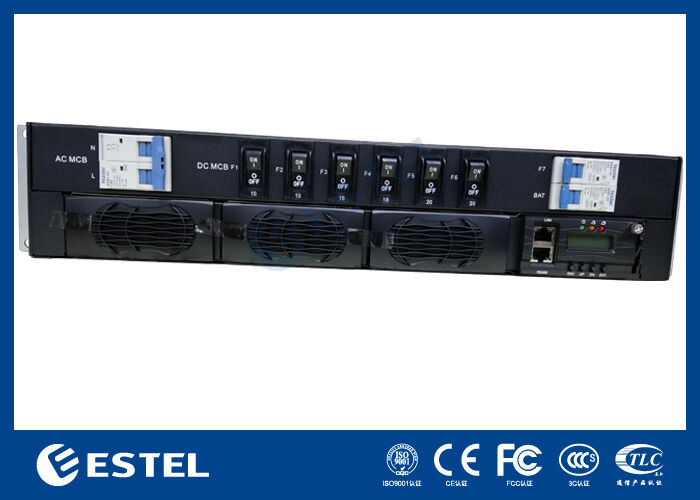

Vues deIntégration du système d'alimentation CC télécom modulaire 2U
