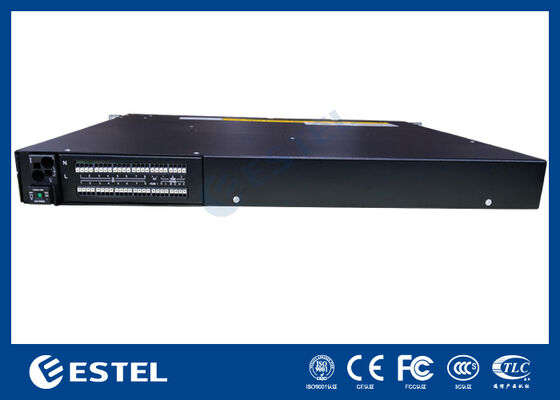

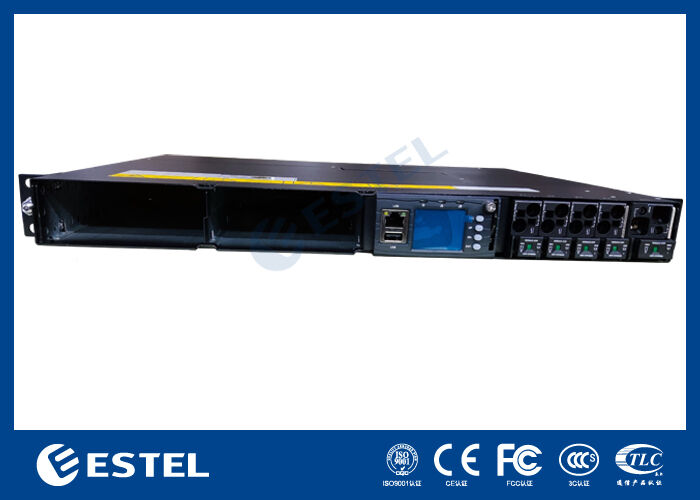

Système redresseur de télécommunications pour télécommunications avec gestion et contrôle à distance

Aperçu du produit

Le système d'alimentation en courant continu sur rack ET4860-M3J21 fournit une solution d'alimentation en courant continu haute capacité et résiliente, conçue spécifiquement pour les infrastructures de télécommunications, les opérations de centres de données et les applications industrielles nécessitant une distribution d'alimentation en courant continu fiable. Il accepte une entrée monophasée de 220 VCA et fournit une sortie CC stable réglable entre –43 VCC et –58 VCC, avec un point de fonctionnement nominal de –53,5 VCC. Offrant une capacité de sortie maximale de 6 kW, ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96 %.

Doté d'une conception modulaire et redondante, le système prend en charge jusqu'à 2*3000W de modules redresseurs configurés pour la redondance N+1, chaque module compact pesant moins de 2 kg. Les redresseurs utilisent un refroidissement par air forcé, atteignent un facteur de puissance proche de l'unité (≥0,99) et maintiennent une faible distorsion harmonique totale (THDi ≤5 %) pour une conversion d'énergie efficace et propre. Avec un accès frontal pour la maintenance, un câblage sur le panneau supérieur et une protection IP20, le châssis montable en rack 6U met l'accent sur la sécurité opérationnelle, la facilité d'entretien et l'intégration simple dans les armoires standard de 19 pouces.

Système

• Dimension : 482,0(L) × 350,0(P) × 1U(H)

• Poids : ≤10 kg (sans redresseurs)

• Mode de refroidissement : Refroidissement naturel

• Mode d'installation : Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : Entrée et sortie supérieures

• Mode de maintenance : Maintenance frontale, prise en charge du changement de grade du module

• Niveau de protection : IP20

Distribution CA

• Mode d'entrée : 220 VCA monophasé, 63 A/1PN

• Fréquence d'entrée : 45–66 Hz, valeur nominale : 50 Hz/60 Hz

Distribution CC

• Tension de sortie : –43 ~ –58 VCC, valeur nominale : –53,5 VCC

• Capacité maximale : 6 kW (2*3 kW, redondance N+1)

• Disjoncteurs de batterie : 1*100A/1PN

• Disjoncteurs de charge : BLVD : 2*32A/1PN+2*63A/1PN

Redresseur

• Tension d'entrée : 85 VCA ~ 300 VCA, nominale 220 VCA

• Rendement : >96%

• Puissance nominale : 3000 W (176–300 VCA)

• Température de fonctionnement : –40℃ ~ +75℃ (pleine puissance en dessous de 50℃)

• Dimension : 106,5 mm(L) × 286 mm(P) × 41,5 mm(H) (1U/H)

• Poids : ≤2 kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• THD : ≤5%

• Sortie CC : –43 ~ –58 VCC, nominale –53,5 VCC, maximum 55 A

Contrôleur

• Modèle : MC2900

• Entrée de signal : 4 AI (3 température ambiante, 1 humidité), 8 DI

• Sortie d'alarme : 8 contacts secs

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : –40℃ ~ +65℃ (pleine puissance en dessous de 50℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3000 m (Si l'altitude se situe dans la plage de 2000 m à 3000 m, la température de fonctionnement maximale diminue de 1℃ à mesure que l'altitude augmente de 200 m.)
