Système d'alimentation télécom IP55 à deux cabines avec deux compartiments de deux rangées pour l'alimentation et la batterie
Détails de produit
Système d'alimentation télécom IP55 à deux compartiments
,Système d'alimentation télécom à deux rangées
,Système d'alimentation télécom à deux cabines
Système d'alimentation de télécommunications avec deux compartiments : redresseur de 6 kW et MPPT solaire de 6 kW
1. Introduction du système d'alimentation de télécommunications à deux compartiments

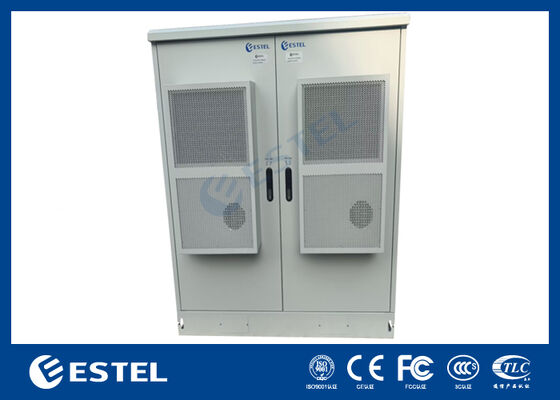

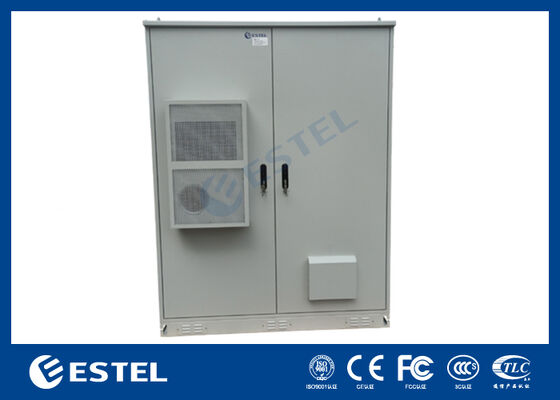

ET15075200A-38U-12kW est une armoire d'alimentation extérieure à deux compartiments avec une cabine gauche pour l'alimentation CC des télécommunications et une cabine droite pour les batteries.
Sa capacité d'alimentation est de 6 kW de redresseurs et de 6 kW d'énergie solaire photovoltaïque. Avec la conception à deux cabines, cette armoire d'alimentation offre plus d'espace et une gestion pratique pour les utilisateurs.
La cabine gauche est conçue avec un climatiseur CC 48 V 1500 W, pour fournir une température de fonctionnement appropriée pour l'alimentation des télécommunications et l'équipement informatique de l'utilisateur.
La cabine droite est conçue pour être compatible avec les racks 19''/21'' et les étagères à batteries, offrant suffisamment d'espace et des sélections de types de batteries flexibles pour l'utilisateur.
2. Caractéristiques du système d'alimentation de télécommunications à deux compartiments
• Grade de protection élevé : IP55 ;
• Forte capacité antivol, porte encastrée, charnières intérieures, serrure à trois points, supportant un cadenas supplémentaire ;
• Adopter une unité de refroidissement très efficace : Climatiseur ;
• Protection complète en option : capteur de porte, capteur de fumée, capteur d'eau, capteur de température et d'humidité, etc. ;
• Prise en charge de la gestion à distance, améliore la sécurité et minimise les coûts d'exploitation du client ;
3. Applications du système d'alimentation de télécommunications à deux compartiments
L'armoire extérieure est largement utilisée dans les sites de télécommunications mobiles des opérateurs de télécommunications, les petits abris extérieurs, les armoires de contrôle électrique ferroviaires, la police électronique, les stations de base de communication, les stations de détection de l'air extérieur, les armoires de contrôle solaire, etc.
Cette armoire de télécommunications extérieure est largement utilisée dans les sites de télécommunications mobiles des opérateurs de télécommunications, les petits abris extérieurs, les armoires de contrôle électrique ferroviaires, la police électronique, les stations de base de communication, les stations de détection de l'air extérieur, les armoires de contrôle solaire, etc.
4. Configurations du système d'alimentation de télécommunications à deux compartiments
| Article | Paramètre | Index | |
| Armoire | Modèle | ET15075200A-38U | |
| Niveau de protection | IP55 | ||
| Dimension extérieure | 1500 (L) × 750 (P) × 2000 (H) mm, y compris une base de 150 mm de haut (la taille peut être personnalisée) | ||
| Espace interne | Racks standard 19'', 2 × 38U | ||
| Matériau | Structure à paroi unique ; Enveloppe de l'armoire : tôle d'acier galvanisé de 1,2 mm d'épaisseur ; Racks : tôle d'acier galvanisé de 2,0 mm d'épaisseur ; | ||
| Isolation | PEF 20 mm | ||
| Revêtement | Revêtement en poudre de polyester | ||
| Couleur | RAL7035 | ||
| Serrure | Système de verrouillage à trois points antivol | ||
| Charnière | Charnière intérieure | ||
| Installation | Montage au sol | ||
| Acheminement des câbles | Entrée et sortie des câbles par le bas de l'armoire | ||
| Maintenance | Deux portes avant, maintenance avant | ||
| Refroidissement | Climatiseur | 1 jeu de climatiseur ; Capacité de refroidissement : 1500 W ; -48VDC ; | |
| Lampe LED |
2 jeux de lampes LED avec interrupteur, -48VDC, pour l'éclairage dans l'armoire (La lampe LED s'allume automatiquement lorsque la porte est ouverte) |
||
|
Unité de supervision sur site (FSU) |
PM5000TT-TS4 (version standard), comprenant : 1 × capteur de température et d'humidité, 1 × capteur de fumée, 1 × capteur de fuite d'eau, 2 × capteur de porte (Le FSU peut être utilisé pour surveiller le système d'alimentation, les batteries, les climatiseurs, etc. ; Le FSU prend en charge la connexion à la plateforme de surveillance centrale du client pour la surveillance à distance.) |
||
| Système d'alimentation |

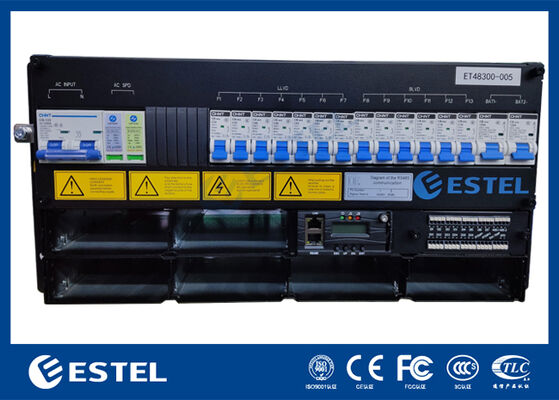

Système de redresseur 6kW + Système solaire 6kW (Voir la dernière page pour plus de détails) |
||
| Batterie au lithium | 6 jeux de batterie LiFePO4, Modèle : LFELI-48200, 48V, 200Ah, 6000 cycles ; 442 (L) × 520 (P) × 244 (H) mm, 79,3 kg | ||
| Environnement | Température de fonctionnement | -40℃ à +55℃ (+ rayonnement solaire) | |
| Température de stockage | -40℃ à +70℃ | ||
| Humidité de fonctionnement | 5 % à 95 % (sans condensation) | ||
| Altitude de fonctionnement | 0 à 4000 m | ||
| Emballage | Caisse en bois | ||
5. Schémas du système d'alimentation de télécommunications à deux compartiments
-
