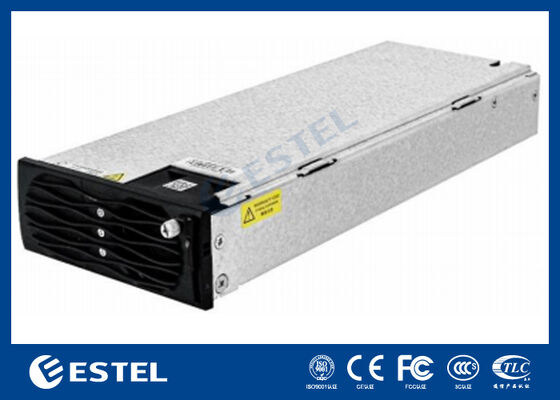

Module d'onduleur de communication avec 3 ports et surveillance intelligente pour la gestion du réseau

Vue d'ensemble du produit

LeModule d'inverseur de communication IP123000G2Aest construit avectrois ports: entrée CA, sortie CA et entrée/sortie CCSon objectif principal est de maintenir une alimentation en courant alternatif stable aux charges critiques en sélectionnant intelligemment la source d'alimentation disponible:

• Lorsque l'alimentation en courant alternatif est normale:le module traite l'alimentation en courant alternatif par rectification et fournit unSortie CAà la charge.

• Lorsque l'alimentation en courant alternatif n'est pas disponible:le modulepasse automatiquement à l'entrée CCet convertit la puissance en courant continu enSortie CA, assurant la continuité de l'alimentation pour les équipements essentiels (la stratégie de commutation dépend de la configuration du système).

Il est conforme aux normes électriques et réglementations pertinentes du secteur, et fournitgestion du réseau + surveillance intelligenteIl soutient également la mise en place d'un réseau de télécommunications.fonctionnement parallèle de 3 modules maximum, permettant une expansion de la capacité et des conceptions de disponibilité plus élevées.

Principales caractéristiques

• Transfert automatique de source CA/CC:Opération de premier courant alternatif avec inversion de secours en courant continu en cas de panne de courant alternatif, réduisant le risque d'arrêt.

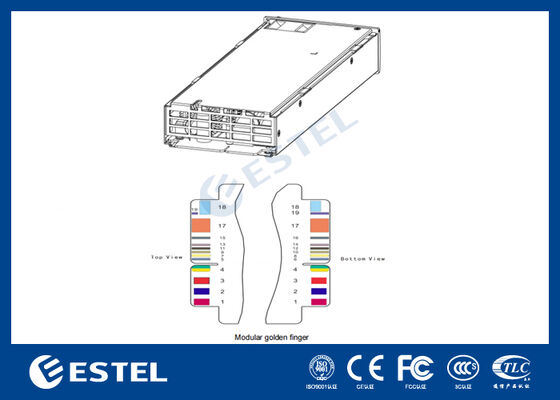

• Conception intégrée à trois ports:L'entrée/sortie en courant alternatif et l'entrée/sortie en courant continu dans un seul module simplifient l'intégration et la maintenance du système.

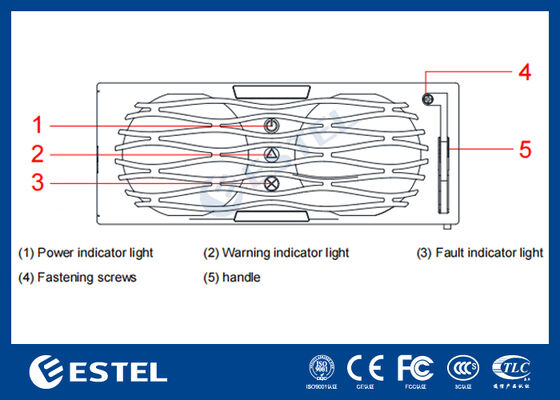

• Gestion du réseau et surveillance intelligente:visibilité à distance de l'état de fonctionnement, des alarmes et des paramètres clés (les éléments exacts dépendent du protocole et du système de surveillance).

• Conformité aux normes + préparation EMC:conçus pour répondre aux normes électriques et aux exigences de l'industrie, adaptés au déploiement de télécommunications.

• jusqu'à 3 modules de fonctionnement parallèle:prend en charge le partage de la charge et une architecture d'alimentation évolutive; peut être utilisé pour la redondance (par exemple, N+1) selon la conception du système.

• Capacité à résister à des environnements hostiles:une large plage de température/humidité et une adaptabilité à l'altitude pour les sites extérieurs et les installations de bordure.

Principales spécifications

Conditions environnementales

• Température de fonctionnement: -20°C à +75°C (découpe de puissance de 45°C à 75°C)

• Température de stockage: -40°C à +75°C

• Humidité relative: 5% à 95% de RH,non condensés

• L'altitude: ≤ 4000 m (la température diminue de 1°C par 200 m d'altitude comme référence pour l'adaptation à la haute altitude)

Entrée électrique (single phase)

• Mode d'entrée: Le montant de l'aide accordée(entrée monophasique)

• Plage de tension d'entrée: 176 Vac à 265 Vac

• Voltage d'entrée nominal: 220 VAC

• Voltage d'entrée maximal: 300 VAC

• Courant d'entrée maximal: 22 A

• Courant de démarrage: ≤ 15 A

Les valeurs de sortie (tension/fréquence de sortie CA, portée du bus CC, efficacité, protection, type d'interface de communication, dimensions, poids,méthode de refroidissement) doit être confirmée par la fiche de données/plaque d'identification officielle.

Scénarios d'application typiques

• Site de télécommunications / station de base:assurer l'alimentation en courant alternatif ininterrompue des équipements de transmission, des commutateurs, des routeurs et des contrôleurs de site.

• Infrastructure réseau et périphérique:Les micro-salles de données, les armoires périphériques, les nœuds distribués, en particulier lorsque la surveillance à distance réduit les visites sur place.

• Réseaux privés et communications industrielles:Dans le domaine du transport ferroviaire, des réseaux de sécurité publique/d'urgence, des communications entre les services publics d'électricité, où la continuité et la conformité sont importantes.

• Charges critiques à piles:les systèmes utilisant des chaînes de batteries en courant continu ou un bus en courant continu pour l'alimentation de secours, nécessitant une conversion fiable de courant continu en courant alternatif en cas de panne de réseau.

Installation et fonctionnement parallèle (guide pratique)

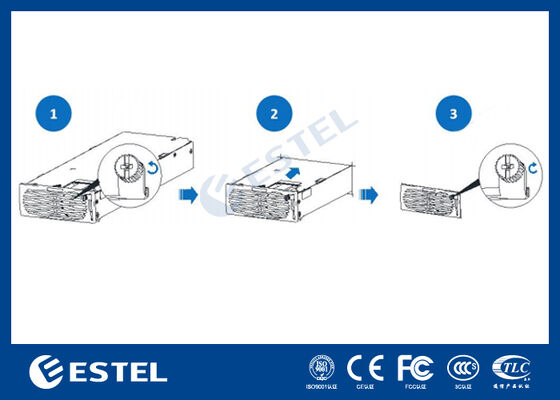

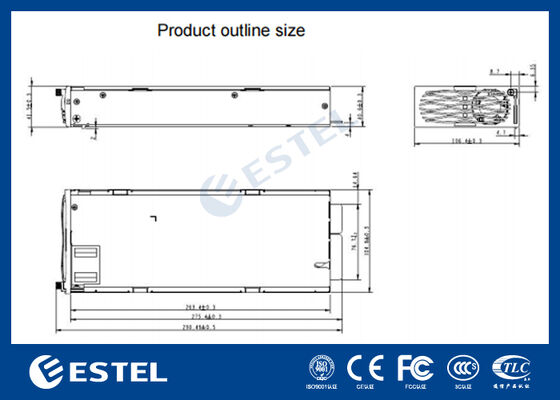

Emplacement de montage:S'assurer d'une ventilation adéquate et éviter les sources directes de chaleur et d'humidité.Utiliser les rails/trous de montage et les spécifications de couple définis par le fabricant.

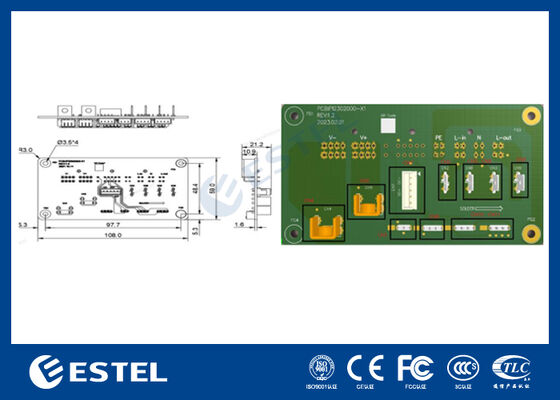

Principes de câblage (meilleures pratiques typiques):

1. Fournir une protection conforme en amont deEntrée CA(interrupteur/sécurisateur et mise à la terre).

2. ConnectezSortie CAau bus de charge ou à l'unité de distribution protégée.

3. ConnectezEntrée/sortie CCau système de bus ou de batterie en courant continu selon les exigences de polarité et de dimensionnement du câble.

4. Utilisationmise à la terre fiableet les câbles de surveillance/communication avec écran et séparés des câbles d'alimentation pour réduire les EMI.

Fonctionnement parallèle (jusqu'à 3 modules):

• Utiliser le même modèle/version pour les ensembles parallèles.

• Suivre les règles de câblage et d'adressage parallèles/de communication spécifiées (le cas échéant).

• Gardez la longueur et l'impédance des câbles aussi constantes que possible afin de favoriser un partage stable de la charge.

• Considérer la planification de la redondance (par exemple, marge de capacité ou N+1) en fonction de la criticalité du site.

Notes opérationnelles / Précautions

• Déracination au-dessus de 45 °C:dans les zones chaudes, éviter un fonctionnement soutenu à pleine charge sans débit d'air suffisant; maintenir les filtres/égouts propres.

• Exigence d'humidité non condensante:prévenir la condensation dans les environnements où les fluctuations de température sont importantes; envisager des appareils de chauffage/déshumidification si nécessaire.

• Considérations liées à la haute altitude:Réduction de la densité de l'air, refroidissement des impacts; marge de puissance de réserve et validation des performances thermiques à proximité de 4000 m.

• Protection contre les fluctuations du réseau et les surtensions:si l'offre peut s'approcher300 VACou est sujette aux éclairs, mettre en place une protection contre les surtensions appropriée et un conditionnement de l'alimentation en amont.
