Panneau d'alimentation télécom 30kW avec redresseur et système d'alimentation CC hybride solaire pour télécommunications

Panneau d'alimentation télécom 30kW Redresseur et système d'alimentation CC hybride télécom à énergie solaire

1. Aperçu du système d'alimentation télécom ESTEL

L'armoire d'alimentation télécom hybride personnalisable d'ESTEL est principalement composée d'une armoire extérieure, d'un système d'alimentation télécom, d'une unité de distribution d'alimentation, d'un système de refroidissement et d'une unité de surveillance de l'environnement. Ce type d'armoire est personnalisable et ses configurations sont basées sur les différents besoins des différents clients.

• Armoire extérieure
• Système d'alimentation télécom
• Unité de distribution d'alimentation
• Système de refroidissement
• Unité de surveillance de l'environnement
• Batteries
• Onduleur
• Etc.

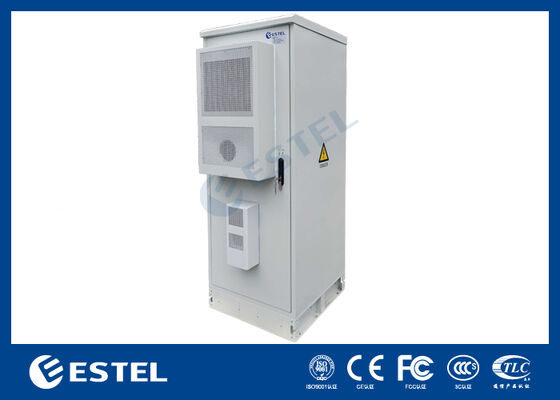

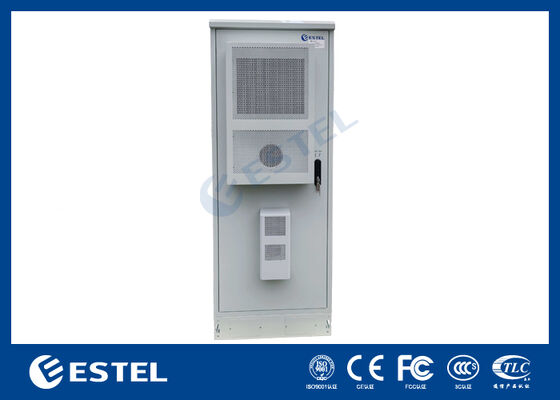

2. Caractéristiques de l'armoire extérieure

• Modèle : ET7575200A-38U
• Dimension : 750*750*2000mm
• Matériau : Tôle d'acier galvanisé

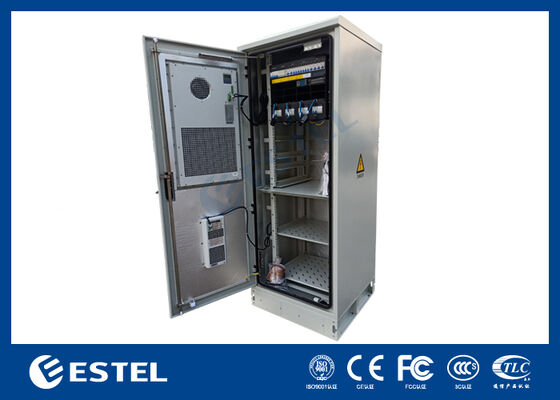

• Espace : Deux compartiments, compartiment supérieur pour le système d'alimentation télécom, compartiment inférieur pour les batteries
• Porte : Une porte avant
• Serrure : Serrure à trois points
• Charnière : Charnières encastrées
• Revêtement : Revêtement en poudre de polyester
• Couleur : RAL7035
• Installation : Montage au sol

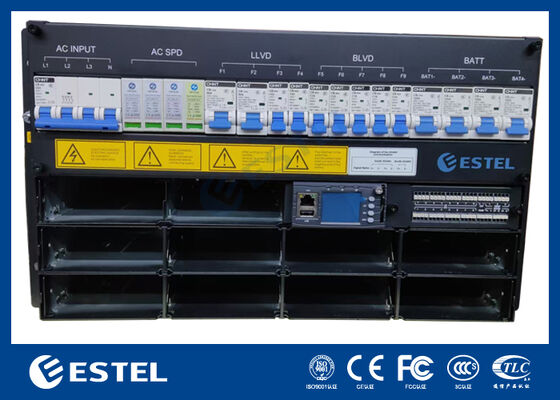

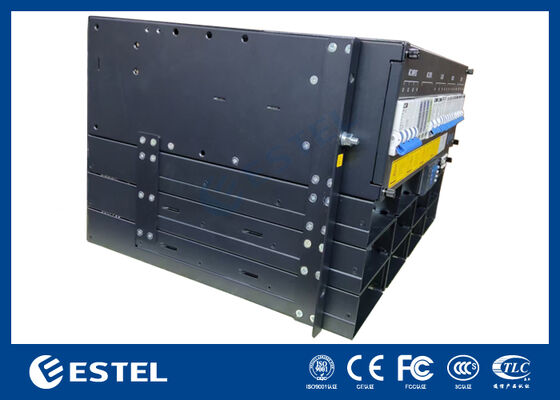

3. Caractéristiques du système d'alimentation télécom

• Ressources énergétiques : Alimentation secteur et énergie solaire
• Capacité du système d'alimentation : Maximum 30kW (10× 3kW)
• Entrée d'alimentation : 220VAC, monophasé
• Sortie CC : 48VDC
• Disjoncteurs de charge : 63A, 32A, 16A, 10A (selon les exigences du client)
• Batterie : Lithium-ion, Plomb-acide
• Prises d'alimentation de maintenance

4. Caractéristiques de l'unité de distribution d'alimentation (PDU)

Des PDU avec des prises d'alimentation de différentes normes sont disponibles, avec des options pour différents grades de composants SPD.

5. Caractéristiques du système de refroidissement

ESTEL fournit différents systèmes de refroidissement basés sur les caractéristiques climatiques du pays du client, les données de dissipation thermique des équipements informatiques et l'état de l'alimentation électrique du projet du client.

• Climatiseur de 110VAC, 220VAC, avec une capacité de refroidissement de 500W à 5000W
• Climatiseur de -48VDC, avec une capacité de refroidissement de 300W à 3000W
• Échangeur de chaleur de 220VAC et -48VDC, avec une capacité de transfert de chaleur de 80W/K à 190W/K
• Climatiseurs combinés de 220VAC et -48VDC, avec une capacité de refroidissement de 800W à 5000W

6. Caractéristiques de l'unité de surveillance de l'environnement

• Avec module de communication sans fil 4G intégré (Optionnel, non inclus dans la version standard)
• Prise en charge de la transmission Ethernet ;
• Plusieurs ports série RS-485, prise en charge de l'intégration des protocoles intelligents de plusieurs marques de sources d'alimentation, de climatiseurs, de BMS de batterie, etc.
• Plusieurs ports d'entrée et de sortie de valeur de signal AI/DI/DO
• Prise en charge de plusieurs systèmes satellites : GPS, Beidou (Optionnel, non inclus dans la version standard)
• Tous les ports sont équipés de protections EMI, EMS et contre les surtensions de foudre
• Alimentation -36VDC à -72VDC
• Montage en rack standard 1U
• Prise en charge de la livraison et de la maintenance en un clic via l'application de téléphone portable (Optionnel, non inclus dans la version standard)
• Prise en charge de la livraison et de la maintenance locales, de la mise à niveau locale du micrologiciel et de la mise à niveau à distance via le réseau
• Conforme aux spécifications de plusieurs opérateurs (China Mobile, etc.), des sociétés de tours, etc. pour la plateforme de supervision de terrain de l'interface B et la plateforme d'alimentation
