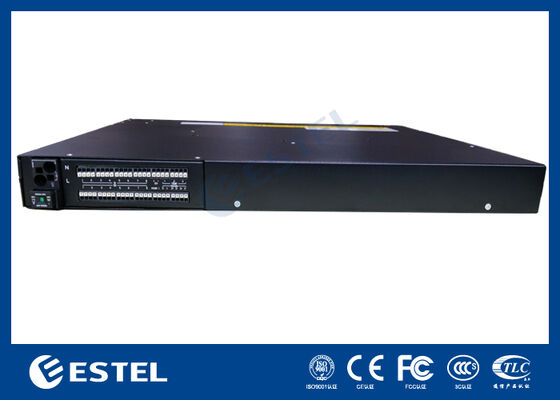

Système d'alimentation télécom 8kW 1U en rack de largeur standard 19 pouces avec plusieurs ports de communication pour une mise en réseau flexible
Propriétés de base
Lieu d'origine:
Shenzhen, Chine (continentale)
Nom de la marque:
ESTEL
Certificat:
ISO9001, CE, 3C, FCC, TLC
Numéro de modèle:
ET48150-M7E21
Propriétés commerciales
Quantité minimum de commande:
1
Prix:
358-2143 usd
Conditions de paiement:
LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement:
20 000 ensembles par mois
Résumé du produit
Système d'alimentation CC 8kW ET48150-M7E21 Introduction Alimentation en rack 1U, conception compacte de 1U de hauteur pour répondre aux besoins critiques des applications de transmission par fibre et micro-ondes, des dispositifs d'accès et des commutateurs. Le courant maximal du système est de 150 ...
Détails de produit
Mettre en évidence:
Système d'alimentation télécom pour une mise en réseau flexible
,Système d'alimentation télécom en rack 1U
,Système d'alimentation télécom avec plusieurs ports de communication
Dimension:
482,6(L)*350(P)*44(1U/H)
Weight:
≤7kg (sans redresseurs)
Cooling Mode:
Refroidissement naturel
Installation Mode:
Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire
Cabling Mode:
Entrée supérieure et sortie supérieure
Maintenance Mode:
e Maintenance avant, changement de niveau du module de support
Description du produit
Système d'alimentation CC 8kW ET48150-M7E21
Introduction
Alimentation en rack 1U, conception compacte de 1U de hauteur pour répondre aux besoins critiques des applications de transmission par fibre et micro-ondes, des dispositifs d'accès et des commutateurs. Le courant maximal du système est de 150 A, avec des MCB AC/batterie/charge. Les câbles sont accessibles par l'avant avec MCB et barre omnibus.
Principales caractéristiques
- Largeur standard de 19 pouces, ce qui présente l'avantage d'une large utilisation
- Conception compacte de 1U de hauteur, l'espace et les coûts d'installation peuvent être économisés
- Le câblage d'entrée CA, de charge et de batterie se trouve à l'avant, le câblage de signal à l'arrière.
- Gestion parfaite de la batterie, prolonge la durée de vie de la batterie et fournit divers ports de communication, RS485, port Internet, contacts secs, etc., ce qui permet une mise en réseau flexible et une surveillance à distance
- Le redresseur et le contrôleur sont enfichables à chaud, ce qui facilite et accélère la maintenance en ligne
- Large plage de tension d'entrée (85-290Vac), la grille d'alimentation est adaptable
- L'emplacement du redresseur est compatible avec le module redresseur 3KW et le module redresseur 4KW.
Scénarios d'application
- Station de base sans fil
- Réseau de transmission
- Réseau de communication des entreprises
Spécifications ET48150-M7E21
| Type | Rack 1U 3~8kW | |
| Système | Dimension | 482,6(L)*350(P)*44(1U/H) |
| Poids |
≤7kg (sans redresseurs)
|
|
|
Mode de refroidissement
|
Refroidissement naturel | |
| Mode d'installation |
Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire
|
|
| Mode de câblage | Entrée et sortie supérieures | |
|
Mode de maintenance
|
Maintenance avant, prise en charge du changement de grade de module
|
|
|
Niveau de protection
|
IP20 | |
| CA Distribution |
Mode d'entrée | Monophasé 220VAC |
| Capacité d'entrée | 1×63A/1P | |
| Fréquence d'entrée | 45~66Hz, valeur nominale : 50Hz/60Hz | |
| CC Distribution |
Tension de sortie | -43~58VDC, valeur nominale : -53,5VDC |
| Capacité maximale | 8kW(4KW*2) | |
| Disjoncteurs de batterie | 1×125A | |
| Disjoncteurs de charge | BLVD : 1×25A+1×32A | |
| Parafoudre CC | 10kA/20KA,8/20μs | |
| 3KW Redresseur |
Tension d'entrée |
85VAC～300VAC, nominal 220VAC
|
| Efficacité | >96% | |
| Puissance nominale |
3000W(176~300VAC)
|
|
| Température de fonctionnement | 40℃~+75℃ (sortie complète en dessous de 50℃) | |
| Dimension |
106,5mm(L)×286mm(P)×41,5mm(1U/H)
|
|
| Poids |
≤2kg
|
|
| Mode de refroidissement | Refroidissement forcé | |
| Facteur de puissance |
≥0,99 @220Vac 20-100% de charge
|
|
| 4KW Redresseur |
Tension d'entrée
|
85VAC～300VAC, nominal 220VAC
|
|
Efficacité
|
>96,6% | |
| Puissance nominale |
4000W(176~300VAC)
|
|
| Température de fonctionnement | 40℃~+75℃ (sortie complète en dessous de 50℃) | |
| Dimension | 106,5mm(L)×285mm(P)×41,5mm(1U/H) | |
| Poids |
≤2,1kg
|
|
| Mode de refroidissement | Refroidissement forcé | |
| Facteur de puissance |
≥0,99 @220Vac 20-100% de charge
|
|
| Contrôleur |
Entrée de signal
|
3 AI (2 températures de batterie, 1 température ambiante), 8 DI, 2 RS485
|
| Sortie d'alarme | 8 contacts secs | |
| Port de communication | LAN, USB, RS485, SNMP | |
| Mode d'affichage | LCD | |
| Environnement | Fonctionnement température |
-40℃~+70℃
|
| Température de stockage |
-40℃~+70℃
|
|
| Humidité de fonctionnement |
5%~95% (sans condensation)
|
|
|
Altitude
|
0~3000m (Si l'altitude se situe dans la plage de 2000m à 3000m, la température de fonctionnement maximale
diminue de 1℃ lorsque l'altitude augmente de 200m.)
|
|
