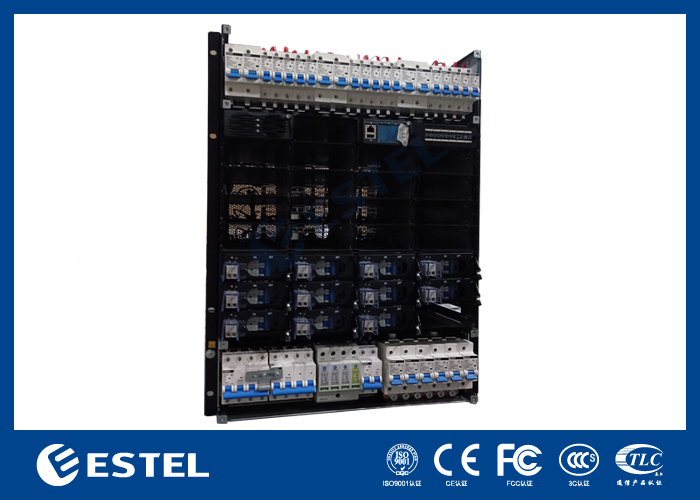

Outdoor telecom power cabinet
,36kW MPPT solar power system
,Telecom power system with warranty

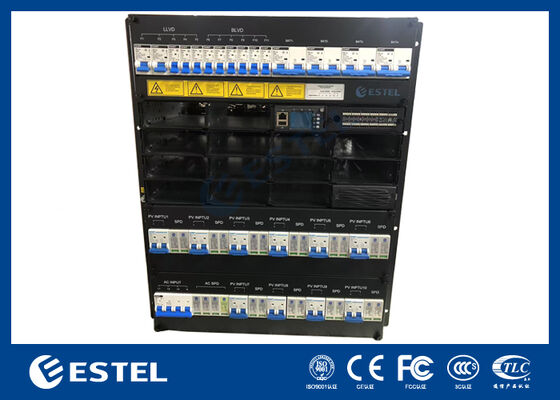

Bloc d'alimentation pour centre de données pour alimentation CC jusqu'à 1000A
1. Aperçu
Le bloc d'alimentation 1000A d'ESTEL est un bloc d'alimentation CC haute capacité spécialement conçu pour les salles de télécommunications et les applications de centres de données. Il convertit l'alimentation CA monophasée 220 VCA ou triphasée 380 VCA en alimentation CC de haute qualité pour alimenter les équipements de télécommunications et informatiques.
2. Applications
- Alimentation électrique des sites de télécommunications
- Alimentation électrique des télécommunications des centres de données
- Station terrienne satellite
- Alimentation électrique des stations micro-ondes
3. Compositions et caractéristiques
Ce bloc d'alimentation 1000A est principalement composé d'un contrôleur d'alimentation intelligent, de modules redresseurs de haute qualité, de disjoncteurs et de dispositifs de protection contre les surtensions (SPD) pour l'alimentation CA en entrée et le circuit de sortie CC.
1) Sous-rack ou armoire de bloc d'alimentation :
Le système de bloc d'alimentation 1000A peut être intégré dans un sous-rack montable en rack 19 '' ou dans une armoire avec des racks 19 ''. Cela dépend des exigences du client en matière de capacité d'alimentation et d'espace d'installation. Il est fabriqué sous forme de sous-rack ou d'armoire assemblé, avec tous les contrôleurs d'alimentation, les emplacements des modules redresseurs, les disjoncteurs de distribution d'alimentation et les SPD intégrés à l'intérieur.
2) Contrôleur d'alimentation intelligent :
Il dispose d'un écran LCD pour afficher les informations de fonctionnement du système d'alimentation et le réglage des paramètres locaux. Il prend non seulement en charge la lecture et l'écriture des paramètres, mais également le téléchargement et le téléchargement des paramètres. Il fournit une fonction de surveillance et de contrôle locale via un navigateur Web et prend en charge SNMP pour la fonction de surveillance et de contrôle à distance.
| Mesure à distance | Contrôle à distance | Gestion de la batterie | Mode d'économie d'énergie | Alarmes et événements |
|
Tension et courant CA Tension et courant CC Courant et température de la batterie Température ambiante Tension et courant du module redresseur |
Charge d'égalisation et flottante de la batterie Régulation de tension des modules redresseurs Limitation de courant des modules redresseurs Contrôle marche/arrêt des modules redresseurs Déconnexion de la charge Déconnexion de la batterie |
Charge d'appoint Compensation de température Test de batterie Déconnexion basse tension Déconnexion haute température Prédiction de la capacité de la batterie
|
Redresseurs à haut rendement/standard Gestion du mélange Fonctionnement cyclique des redresseurs Dormance des redresseurs
|
SPD, fusible de charge, décharge de la batterie, déséquilibre de courant, déconnexion de la charge, défaillance de l'entrée CA du redresseur, défaillance de la communication du redresseur, etc. |
| Ce qui précède est une liste non exhaustive. Pour connaître toutes les fonctions, veuillez nous contacter. | ||||
3) Module redresseur :
Les modules redresseurs convertissent l'alimentation CA en alimentation CC de haute qualité, ils sont remplaçables à chaud. En fonction des différentes exigences du client en matière de capacité de courant totale, de rendement de conversion CA/CC, de fourchette budgétaire, de quantité et de spécifications de la charge d'alimentation, etc., un nombre différent de modules et un modèle différent de modules seront utilisés. Tous les modules à l'intérieur sont configurés avec un ventilateur pour le refroidissement par air forcé.
| Article | Paramètre | Article | Paramètre |
| Tension de fonctionnement |
85 VCA à 290 VCA
|
Tension de sortie
|
42 V CC ~ 58 V CC, la valeur nominale est de 53,5 V |
| Fréquence | 45 Hz ~ 66 Hz, la valeur nominale est de 50 Hz/60 Hz |
Puissance linéaire déclassement
|
3000 W (176 V CA ~ 290 V CA) 3000 W ~ 1250 W (175 V CA ~ 85 V CA)
|
|
Courant d'entrée
|
≤18A |
Tension régulée précision |
≤±0,6％V |
| Facteur de puissance | ≥0,99 (220 VCA à 20 % ~ 100 % de charge) | Puissance en veille | ≤4W |
| THD |
≤5％ (50 % ~ 100 % de charge)
|
Durée de démarrage
|
3 s ~ 8 s (mode de démarrage instantané)
|
| Dimensions |
41,5 mm (H) × 106,4 mm (L) × 291 mm (P)
|
Poids (sans emballage)
|
2 kg
|
| Ce qui précède est une liste non exhaustive des caractéristiques d'un modèle. Pour connaître toutes les fonctions et en savoir plus sur les modules redresseurs, veuillez nous contacter. | |||
4) Disjoncteurs et SPD d'entrée CA :
Différentes marques de disjoncteurs sont disponibles. Et tous les disjoncteurs sont configurés en fonction des caractéristiques des types d'alimentation d'entrée et des exigences du client. ESTEL recommandera une configuration SPD couramment utilisée, les exigences particulières du client sont également prises en charge.
5) Disjoncteurs et SPD de sortie CC :
La configuration des disjoncteurs et des SPD de sortie CC est basée sur les besoins du client. Il faudra des informations sur le nombre total d'équipements de consommation d'énergie et sur la puissance de chaque équipement de consommation, il faudra prévoir le nombre de disjoncteurs pour une utilisation future, etc. Tout cela est négociable.
6) Autres :
Les disjoncteurs de batterie, les dérivations, les prises de service, etc. peuvent tous être inclus dans le système de bloc d'alimentation en fonction des besoins du client.
4. Comment acheter
1) Le client envoie une demande en ligne
2) ESTEL aide et guide le client pour confirmer ses besoins techniques
3) ESTEL élabore une solution technique avec un prix pour le client
4) Le client confirme le devis et la configuration (ajuster la solution si nécessaire)
5) Le client émet un bon de commande à ESTEL et effectue un acompte
6) ESTEL effectue la production et envoie des photos du produit fini au client
7) Le client effectue le paiement final, ESTEL emballe les produits et envoie une confirmation au client
8) Prêt pour l'expédition (ESTEL peut organiser l'expédition maritime et aérienne vers tous les pays à la demande du client)
-
