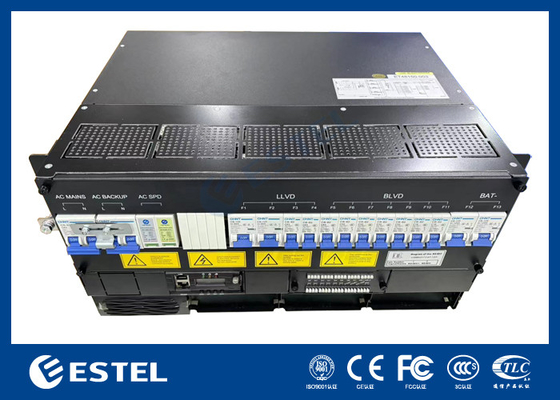

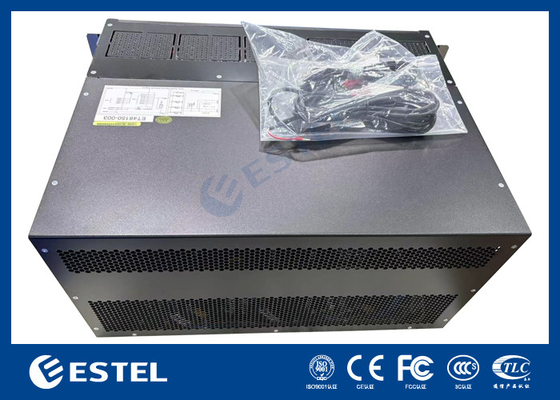

Système d'alimentation en courant continu de haute capacité de 3 ‰ 27 kW 7U monté sur un rack, rectificateurs modulaires de 3000 W, large entrée CA, > 96% d'efficacité

Vue d'ensemble du produit

Le système d'alimentation en courant continu monté sur un rack de 7U de 3 27 kW est une solution de grande capacité conçue pour les réseaux de télécommunications, les centres de données et les installations industrielles nécessitant une alimentation en courant continu fiable.Il prend en charge à la fois l'entrée triphasée 380VAC et l'entrée monophasée 220VAC, offrant une sortie stable de ¥43 à ¥58VDC avec une valeur nominale de ¥53,5VDC. Avec une capacité maximale de 27 kW,ce système assure une puissance suffisante pour les applications à grande échelle tout en maintenant un rendement supérieur à 96%.

Le système intègre jusqu'à neuf modules rectificateurs, chacun de 3000 W et pesant ≤ 2 kg. Ces modules sont équipés d'un refroidissement forcé, avec un facteur de puissance élevé ≥ 0.99, et THD ≤ 5%, assurant une conversion d'alimentation en courant continu propre et stable.et facilité d'intégration dans des supports de 19 pouces.

La distribution en courant continu comprend six interrupteurs de batterie 125A et quatre interrupteurs de charge 63A, offrant une gestion de charge flexible et sécurisée.6 alarmes de contact à sec, et la communication à distance via RS232/485 et SNMP.

Conçue pour des environnements difficiles, l'unité fonctionne de 40 °C à +65 °C, résiste à 5 à 95% d'humidité non condensante et maintient un fonctionnement stable à des altitudes allant jusqu'à 3000 m.Avec son architecture modulaire et ses performances robustes, le système d'alimentation en courant continu 7U de 3 ‰ 27 kW est un choix idéal pour les infrastructures critiques nécessitant des solutions énergétiques évolutives et fiables.

Système

• La taille de l'appareil doit être comprise entre 5 mm et 10 mm.

• Poids: ≤ 30 kg (sans redresseurs)

• Mode de refroidissement: refroidissement naturel

• Mode d'installation: Installé sur un support de 19 pouces ou à l'intérieur du placard

• Mode de câblage: entrée supérieure et sortie supérieure

• Mode d'entretien: entretien à l'avant, modification du niveau du module de support

• Niveau de protection: IP20

Distribution du courant alternatif

• Mode d'entrée: 380 VAC triphasé ou 220 VAC monophasé

• Capacité d'entrée: 1×63A/3P

• Fréquence d'entrée: 4566Hz, valeur nominale: 50Hz/60Hz

• Le débit de courant alternatif est de 20 kA/40 kA, 8/20 μs.

Distribution en courant continu

• La tension de sortie est de 43 ~ 58 VDC, valeur nominale de 53,5 VDC.

• Capacité maximale: 27 kW (3 kW × 9)

• Des disjoncteurs de batterie: 6×125A/1P

• Les détecteurs de charge: LLVD: Aucun; BLVD: 4×63A/1P

• SPD en courant continu: 10kA, 8/20μs

Réducteur

• Voltage d'entrée: 85VAC ~ 300VAC, nominale 220VAC

• Efficacité: > 96%

• Puissance nominale: 3000 W (176 ∼ 300 VAC)

• Température de fonctionnement: 40 °C à + 75 °C (valeur totale inférieure à 50 °C)

• Pour les véhicules à moteur électrique, les dimensions sont indiquées à l'annexe I, paragraphe 2, du règlement (CE) no 715/2009.

• Poids: ≤ 2 kg

• Mode de refroidissement: refroidissement forcé

• Facteur de puissance: ≥ 0.99

• THD: ≤ 5%

• la puissance de sortie en courant continu est de ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximum 55A

Contrôleur

• Entrée de signal: 4 AI (3 température de la batterie, 1 température ambiante), 7 DI

• Sortie d'alarme: 6 contact à sec

• Port de communication: RS232/485, SNMP

• Mode d'affichage: LCD

Environnement

• Température de fonctionnement: ¥40°C ~ +65°C (hauteur de sortie totale inférieure à 50°C)

• Température de stockage: ¥40°C ~ +70°C

• Humidité de fonctionnement: 5% à 95% (non condensée)

• Altitude: 0 ~ 3000 m (Si l'altitude est comprise entre 2000 m et 3000 m, la température maximale de fonctionnement diminue de 1 °C à mesure que l'altitude augmente de 200 m.)
