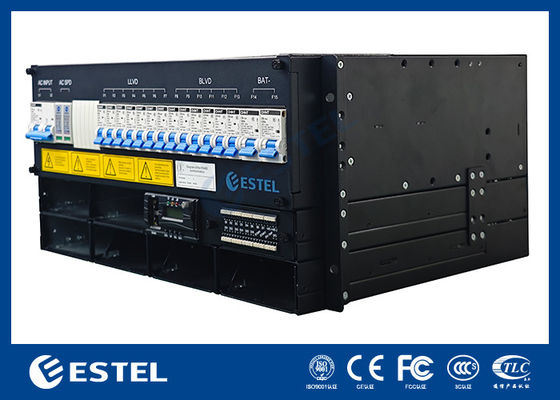

Solution d'alimentation CC compacte 3–9kW 6U pour montage en rack, haut rendement >96 %, redresseurs modulaires de 3000W, entrée CA flexible

Aperçu du produit

La solution d'alimentation CC 3–9kW 6U pour montage en rack est conçue pour fournir une énergie fiable et efficace pour les télécommunications, l'infrastructure informatique et les sites industriels. Prenant en charge les entrées triphasées 380VAC et monophasées 220VAC, elle fournit une sortie régulée de –43 à –58VDC avec une valeur nominale de –53,5VDC, ce qui la rend adaptée à une alimentation CC stable dans les réseaux critiques.

Ce système atteint une capacité de sortie maximale de 9kW grâce à trois modules redresseurs remplaçables à chaud, chacun étant évalué à 3000W et pesant moins de 2 kg. Avec un refroidissement par air forcé, un facteur de puissance élevé ≥0,99 et une distorsion harmonique totale ≤5 %, les redresseurs garantissent des performances stables et une conversion d'énergie de haute qualité, même sous des charges exigeantes.

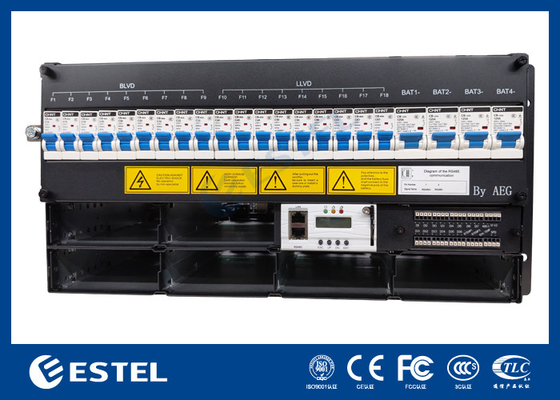

Équipé de deux disjoncteurs de batterie 125A et de plusieurs disjoncteurs de charge BLVD, le système offre une distribution CC flexible et une sécurité renforcée. Son contrôleur intègre la surveillance de la température (batterie et ambiante), des entrées numériques et des alarmes à contact sec, tandis que les ports de communication (RS232/485, SNMP) permettent une supervision à distance. Un écran LCD en façade offre une gestion locale intuitive.

Conçu pour la durabilité, le sous-rack fonctionne de –40℃ à +65℃, tolère une humidité de 5–95 % sans condensation et maintient des performances fiables jusqu'à une altitude de 3000 m. Le format compact 6U, la maintenance par accès frontal et la protection IP20 en font un choix pratique pour les opérateurs recherchant l'efficacité, l'évolutivité et la facilité de déploiement dans les applications critiques.

Système

• Dimension : 482,0(L) × 350,0(P) × 6U(H)

• Poids : ≤25 kg (sans redresseurs)

• Mode de refroidissement : Refroidissement naturel

• Mode d'installation : Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : Entrée et sortie supérieures

• Mode de maintenance : Maintenance frontale, prise en charge du changement de grade de module

• Niveau de protection : IP20

Distribution CA

• Mode d'entrée : Triphasé 380VAC ou monophasé 220VAC

• Capacité d'entrée : 1×63A/3P

• Fréquence d'entrée : 45–66Hz, valeur nominale : 50Hz/60Hz

• Parafoudre CA : 20kA/40kA, 8/20μs

Distribution CC

• Tension de sortie : –43 ~ –58VDC, valeur nominale : –53,5VDC

• Capacité maximale : 9kW (3kW × 3)

• Disjoncteurs de batterie : 2×125A/1P

• Disjoncteurs de charge : LLVD : Aucun ; BLVD : 3×63A/1P, 3×40A/1P, 1×25A/1P

• Parafoudre CC : 10kA, 8/20μs

Redresseur

• Tension d'entrée : 85VAC ~ 300VAC, nominale 220VAC

• Rendement : >96%

• Puissance nominale : 3000W (176–300VAC)

• Température de fonctionnement : –40℃ ~ +75℃ (sortie complète en dessous de 50℃)

• Dimension : 106,5 mm(L) × 286 mm(P) × 41,5 mm(H) (1U/H)

• Poids : ≤2 kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• THD : ≤5%

• Sortie CC : –43 ~ –58VDC, nominale –53,5VDC, maximum 55A

Contrôleur

• Entrée de signal : 4 AI (3 température de batterie, 1 température ambiante), 7 DI

• Sortie d'alarme : 6 contacts secs

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : –40℃ ~ +65℃ (sortie complète en dessous de 50℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3000 m (Si l'altitude se situe entre 2000 m et 3000 m, la température de fonctionnement maximale diminue de 1℃ à mesure que l'altitude augmente de 200 m.)
