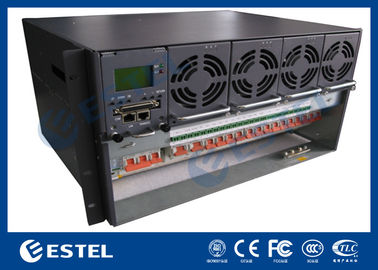

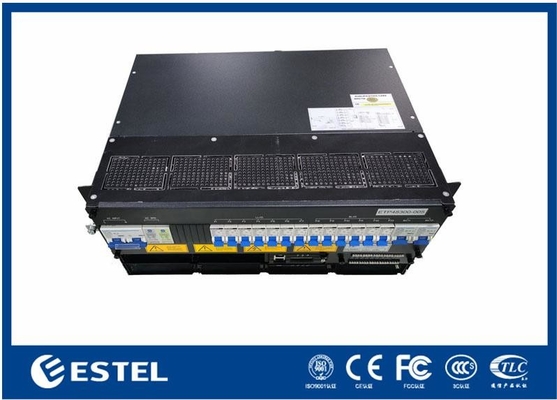

Système d'alimentation CC 3–18kW, sous-rack 6U, entrée 380VAC/220VAC, sortie –43 à –58VDC, >96 % d'efficacité, modules redresseurs ≤2kg

Aperçu du produit

Le système d'alimentation CC 3–18kW, sous-rack 6U, est une solution d'alimentation fiable et évolutive conçue pour les applications télécoms, informatiques et industrielles. Il prend en charge les entrées triphasées 380VAC et monophasées 220VAC, fournissant une sortie stable de –43 à –58VDC avec une valeur nominale de –53,5VDC. Avec une capacité système maximale de 18kW et un rendement supérieur à 96 %, il garantit des performances élevées, des économies d'énergie et un fonctionnement constant.

Le système adopte une architecture modulaire avec jusqu'à six modules redresseurs, chacun étant évalué à 3000W et pesant moins de 2 kg. Les modules sont dotés d'un refroidissement forcé, d'un facteur de puissance ≥0,99 et d'une DHT ≤5 %, offrant une sortie CC propre et efficace. La conception légère avec prise en charge de la maintenance frontale simplifie l'installation et l'entretien, tandis que la protection IP20 garantit la sécurité et la durabilité.

Équipé de quatre disjoncteurs de batterie (4×125A/1P) et de deux disjoncteurs de charge (2×63A/1P), le système assure une distribution CC sécurisée. Il intègre également 4 entrées analogiques pour la température de la batterie et ambiante, 7 entrées numériques et 6 sorties d'alarme à contact sec. La surveillance est activée via RS232/485 et SNMP, avec une interface LCD pour une utilisation conviviale.

Conçu pour les environnements difficiles, l'appareil fonctionne de –40℃ à +65℃ (pleine charge en dessous de 50℃), résiste à une humidité de 5 à 95 % sans condensation et prend en charge l'installation à des altitudes allant jusqu'à 3000 m. Sa conception compacte 6U et sa compatibilité avec les racks de 19 pouces en font un choix idéal pour les applications d'alimentation critiques nécessitant un rendement élevé, une évolutivité et une fiabilité.

Sous-rack 6U 3-18kW

Système

• Dimensions : 482,0 (L) × 350,0 (P) × 6U (H)

• Poids : ≤25 kg (sans redresseurs)

• Mode de refroidissement : Refroidissement naturel

• Mode d'installation : Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : Entrée et sortie supérieures

• Mode de maintenance : Maintenance frontale, prise en charge du changement de grade du module

• Niveau de protection : IP20

Distribution CA

• Mode d'entrée : Triphasé 380VAC ou monophasé 220VAC

• Capacité d'entrée : 1×63A/3P

• Fréquence d'entrée : 45–66 Hz, valeur nominale : 50 Hz/60 Hz

• Parafoudre CA : 20 kA/40 kA, 8/20 μs

Distribution CC

• Tension de sortie : –43 ~ –58VDC, valeur nominale : –53,5VDC

• Capacité maximale : 18kW (3kW × 6)

• Disjoncteurs de batterie : 4×125A/1P

• Disjoncteurs de charge : LLVD : Aucun ; BLVD : 2×63A/1P

• Parafoudre CC : 10 kA, 8/20 μs

Redresseur

• Tension d'entrée : 85VAC ~ 300VAC, nominale 220VAC

• Rendement : >96 %

• Puissance nominale : 3000W (176–300VAC)

• Température de fonctionnement : –40℃ ~ +75℃ (sortie complète en dessous de 50℃)

• Dimensions : 106,5 mm (L) × 286 mm (P) × 41,5 mm (H) (1U/H)

• Poids : ≤2 kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• DHT : ≤5 %

• Sortie CC : –43 ~ –58VDC, nominale –53,5VDC, maximum 55A

Contrôleur

• Entrée de signal : 4 AI (3 température de batterie, 1 température ambiante), 7 DI

• Sortie d'alarme : 6 contacts secs

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : –40℃ ~ +65℃ (sortie complète en dessous de 50℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3000 m (Si l'altitude se situe entre 2000 m et 3000 m, la température de fonctionnement maximale diminue de 1℃ à mesure que l'altitude augmente de 200 m.)
