Système d'alimentation CC 3–12kW 5U Subrack, Entrée 220VAC, Sortie 43–58VDC, >96% d'efficacité, Modules redresseurs ≤2kg, Montage en rack 19 pouces

Aperçu du produit

Le système d'alimentation CC 3–12kW 5U Subrack est une solution d'alimentation compacte et à haut rendement conçue pour les applications télécoms, centres de données et industrielles. Conçu pour une installation flexible en rack ou en armoire, il prend en charge une entrée monophasée de 220VAC et fournit une sortie stable de –43 à –58VDC avec une valeur nominale de –53,5VDC. Le système atteint un rendement de plus de 96 %, garantissant des performances fiables et de faibles pertes d'énergie.

La conception modulaire peut accueillir jusqu'à quatre modules redresseurs, chacun étant évalué à 3000W avec un poids de ≤2kg. Le refroidissement forcé garantit un fonctionnement stable sous de fortes charges, tandis que le système maintient une excellente qualité d'alimentation avec un facteur de puissance ≥0,99 et un THD ≤5 %. La capacité totale atteint 12kW, ce qui convient aux scénarios de sauvegarde et de distribution exigeants.

Pour le contrôle et la surveillance, le système intègre 4 entrées analogiques (température de la batterie et ambiante), 7 entrées numériques et 6 sorties d'alarme à contact sec. La communication est activée via RS232/485 et SNMP, avec un écran LCD intuitif pour la gestion locale.

Conçu pour les environnements difficiles, l'appareil fonctionne entre –40℃ et +65℃ (pleine charge en dessous de 50℃), tolère une humidité de 5 % à 95 % sans condensation et prend en charge des altitudes allant jusqu'à 3000 m. Sa conception robuste assure une fiabilité à long terme, même dans des conditions difficiles.

Avec ses modules redresseurs légers, son support de maintenance frontal et sa protection IP20, ce système d'alimentation CC offre une solution rentable et évolutive pour les opérateurs nécessitant une haute disponibilité, une taille compacte et une facilité d'entretien.

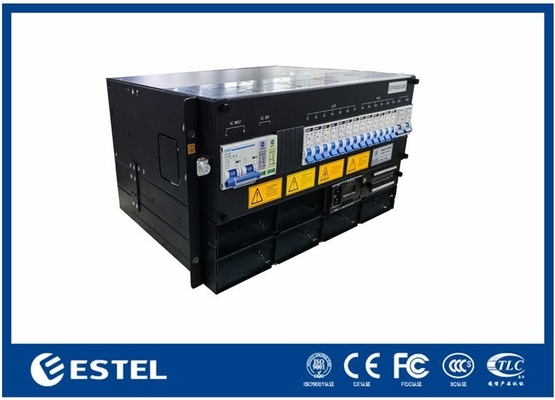

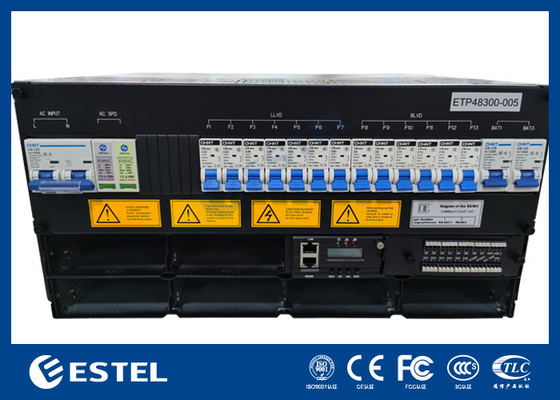

3-12kW 5U Subrack

Système

• Dimension : 482,0(L) × 350,0(P) × 5U(H)

• Poids : ≤20kg (sans redresseurs)

• Mode de refroidissement : Refroidissement naturel

• Mode d'installation : Installé sur un rack 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : Entrée et sortie supérieures

• Mode de maintenance : Maintenance frontale, prise en charge du changement de grade du module

• Niveau de protection : IP20

Distribution CA

• Mode d'entrée : Monophasé 220VAC

• Capacité d'entrée : 1×100A/2P

• Fréquence d'entrée : 45–66Hz, valeur nominale : 50Hz/60Hz

• Parafoudre CA : 20kA/40kA, 8/20μs

Distribution CC

• Tension de sortie : –43 ~ –58VDC, valeur nominale : –53,5VDC

• Capacité maximale : 12kW (3kW × 4)

• Disjoncteurs de batterie : 2×63A/1P

• Disjoncteurs de charge : LLVD : Aucun ; BLVD : 2×63A/1P

• Parafoudre CC : 10kA, 8/20μs

Redresseur

• Tension d'entrée : 85VAC ~ 300VAC, nominale 220VAC

• Rendement : >96%

• Puissance nominale : 3000W (176–300VAC)

• Température de fonctionnement : –40℃ ~ +75℃ (sortie complète en dessous de 50℃)

• Dimension : 106,5 mm(L) × 286 mm(P) × 41,5 mm(H) (1U/H)

• Poids : ≤2kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• THD : ≤5%

Contrôleur

• Entrée de signal : 4 AI (3 Temp. batterie, 1 Temp. ambiante), 7 DI

• Sortie d'alarme : 6 contact sec

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : –40℃ ~ +65℃ (sortie complète en dessous de 50℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3000m (Si l'altitude est comprise entre 2000m et 3000m, la température de fonctionnement maximale diminue de 1℃ à mesure que l'altitude augmente de 200m.)
