4 - 12kW Sous-rack 5U 85-300Vac 200A Systèmes d'alimentation CC intégrés pour télécommunications, installation en rack 19 pouces ET48200-003
Propriétés de base
Lieu d'origine:
Shenzhen, Chine (pays continental)
Nom de la marque:
ESTEL
Certificat:
ISO9001, CE, 3C, FCC, TLC
Numéro de modèle:
ET48200-003
Propriétés commerciales
Quantité minimum de commande:
1
Prix:
715-4286 usd
Conditions de paiement:
L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement:
20 000 ensembles par mois
Résumé du produit
Système d'alimentation CC embarqué 1.Spécifications du système d'alimentation CC embarqué Type Sous-rack 5U de 4 à 12 kW Système Dimension 482,0 (L) * 350,6 (P) * 5U (H) Poids ≤20 kg (sans redresseurs) Mode de refroidissement Refroidissement naturel Mode d'installation Installé sur un rack de 19 ...
Détails de produit
Mettre en évidence:
Systèmes d'alimentation en courant continu pour les télécommunications
,Systèmes d'alimentation CC intégrés
,Systèmes d'alimentation pour télécommunications
Dimension:
482.0(L)*350.6(P)*5U(H)
Weight:
≤20kg (sans redresseurs)
Cooling Mode:
Refroidissement naturel
Installation Mode:
Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire
Cabling Mode:
Entrée supérieure et sortie supérieure
Maintenance Mode:
Maintenance avant, modification du grade du module de support
Protection Level:
Résistance à la corrosion
Input Mode:
220VAC à phase unique
Description du produit
Système d'alimentation CC embarqué
1.Spécifications du système d'alimentation CC embarqué
| Type | Sous-rack 5U de 4 à 12 kW | |
| Système | Dimension | 482,0 (L) * 350,6 (P) * 5U (H) |
| Poids | ≤20 kg (sans redresseurs) | |
| Mode de refroidissement | Refroidissement naturel | |
| Mode d'installation | Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire | |
| Mode de câblage | Entrée et sortie supérieures | |
| Mode de maintenance | Maintenance frontale, prise en charge du changement de niveau du module | |
| Niveau de protection | IP20 | |
|
CA Distribution |
Mode d'entrée | Monophasé 220VAC |
| Capacité d'entrée | 1×100A/2P | |
| Fréquence d'entrée | 45~65Hz, valeur nominale : 50Hz/60Hz | |
| Parafoudre CA | 20kA/40kA, 8/20μs | |
| Capacité de sortie | 1×16A/1P, 1×10A/1P | |
|
CC Distribution |
Tension de sortie | -43~-58VDC, valeur nominale : -53,5VDC |
| Capacité maximale | 12kW (4KW*3) | |
| Disjoncteurs de batterie | 2×125A/1P | |
| Disjoncteurs de charge |
LLVD : 2×63A/2P, 2×32A/1P, 2×16A/1P BLVD : 1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| Parafoudre CC | 10kA/, 8/20μs | |
| Redresseur | Tension d'entrée | 85VAC~300VAC, nominale 220VAC |
| Efficacité | >96,6% | |
| Puissance nominale | 4000W (176~300VAC) | |
| Température de fonctionnement | -40℃~+75℃ (sortie complète en dessous de 50℃) | |
| Dimension | 106,5 mm (L) × 286 mm (P) × 41,5 mm (1U/H) | |
| Poids | ≤2,1 kg | |
| Mode de refroidissement | Refroidissement forcé | |
| Facteur de puissance | ≥0,99 @220Vac 20-100% de charge | |
|
Contrôleur
|
Entrée de signal | 3 AI (2 températures de batterie, 1 température ambiante), 8 DI, 2 RS485. |
| Sortie d'alarme | 8 contacts secs | |
| Port de communication | LAN, USB, RS485, SNMP | |
| Mode d'affichage | LCD | |
| Environnement | Température de fonctionnement | -40℃~+70℃ |
| Température de stockage | -40℃~+70℃ | |
| Humidité de fonctionnement | 5 %~95 % (sans condensation) | |
| Altitude | 0~3000m (Si l'altitude est comprise entre 2000m et 3000m, la température de fonctionnement maximale diminue de 1℃ à mesure que l'altitude augmente de 200m.) | |

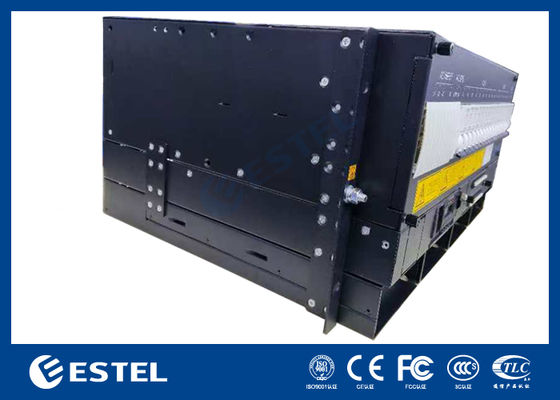

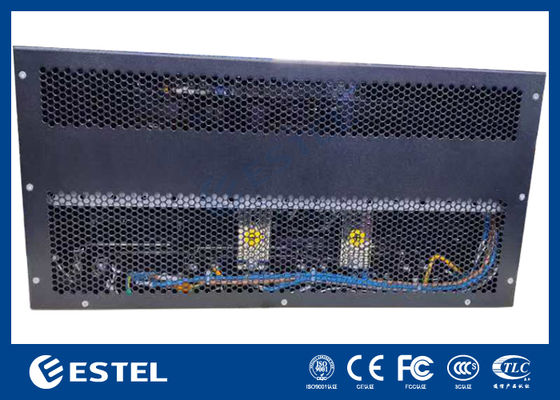

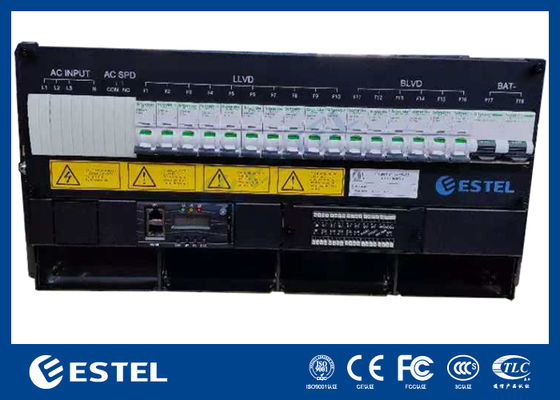

2. Images du produit
