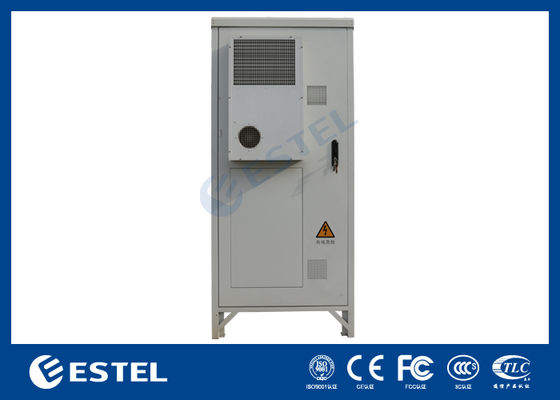

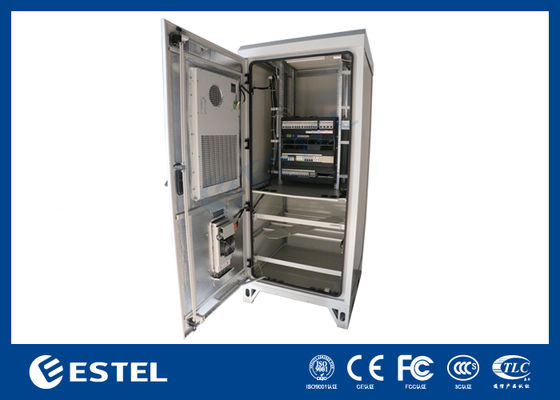

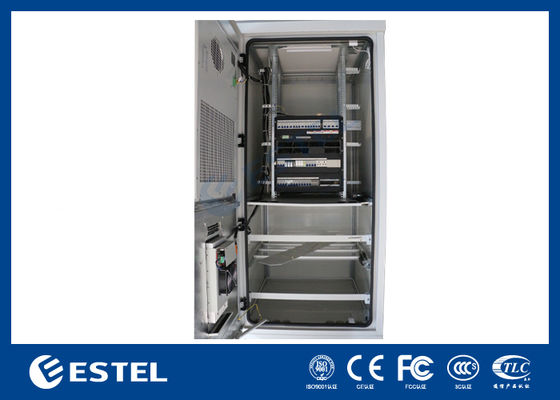

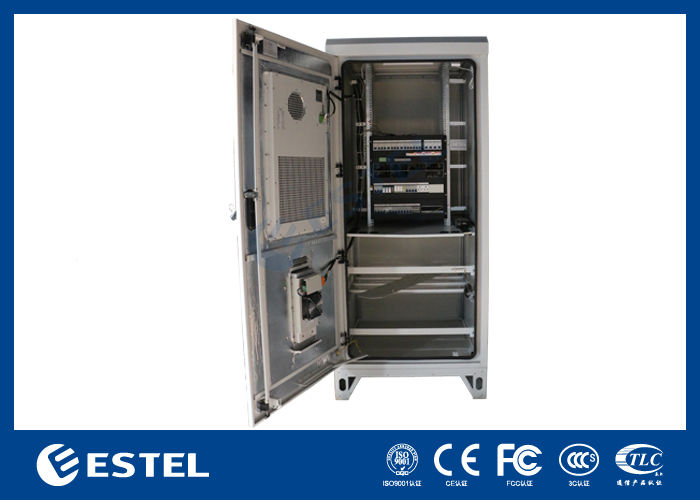

22U IP65 Armoire de télécommunication extérieure avec des caractéristiques anti-vol et résistantes aux intempéries

Configuration

Nom de l'article

Paramètre technique

Le cabinet

Modèle

Pour les produits de la catégorie 1

Niveau de protection

Pour la protection contre la corrosion

Dimension extérieure

H2000mm × W750mm × D650mm (support de la personnalisation)

Espace intérieur

Structure de cabine double, cabine supérieure 19 pouces 22U, cabine inférieure avec deux couches de panneaux de batterie

Matériel

Acier galvanisé; épaisseur de l'armoire: 1,2 mm; paroi unique; épaisseur de la pièce de roulement: 2,0 mm

Isolement

épaisseur d'un mur unique de 20 mm PEF ((Épaisseur facultative)

Le revêtement

Couche en poudre de polyester

Couleur

RAL7035 Pour les véhicules à moteur électrique

Fermeture

Blocage à trois points

La charnière

Charnière intégrée en creux

Options d'installation

Monté au sol, monté sur le toit

Routage par câble

Au fond de la cabine, entrée/sortie vers le bas

Maintenance

Maintenance avant

Réfrigération

Conditionneur à courant continu, 3000W, 48VDC, RS485

TEC climatiseur, 200W, 48VDC

Système de puissance

(1) Hauteur: 12U

(2) Entrée CA:

Troisième phase: 200-240 Vac/346-415 Vac

Une phase: 200-240 VAC

(3) Détecteur de courant d'entrée: 63A/3P

Protection contre la foudre à l'entrée: classe C (20KA/40KA)

(3) Modules de redressement de 4 kW* 8;

(4) Le contrôleur MC2600

(5) Batterie MCB 4*125A/2P.

(6) Charge:

Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées.

Le nombre de fois où les données sont utilisées est supérieur ou égal à:

Moniteur de l'environnement de puissance

(1) Moniteur de l'environnement d'alimentation: PM5000 × 1

Capteur magnétique de porte: HO-03×1

Pour les véhicules à moteur à combustion

Le détecteur de fumée:-JTY-GD-CA2001L×1

Le capteur de température et d'humidité: PM5000TT-TEMP×1

Capteur de niveau d'huile: KNMY-268×1

(2) Moniteur de l'environnement d'alimentation à monter sur un poteau de 19 pouces, entretien avant

Batterie

Pour les appareils à commande numérique, la fréquence de commande doit être supérieure ou égale à:

Ventilateur

Régulation de la température DC48V+

Lampe

LED de 48 VDC

Autres

Boîtes de combiné, câbles

Environnement

Température de fonctionnement

-40°C à +55°C (+ rayonnement solaire)

Température de stockage

-40°C à +70°C

Humidité de travail

5% à 95% (pas de condensation)

Altitude de travail

0 à 4000 m
