Unité de supervision sur le terrain FSU pour le protocole d'acquisition de données et de traitement des signaux de communication dans le système électrique de télécommunications de la station de base
Détails de produit
Unité d'alimentation de télécommunications
,Unité de supervision sur le terrain de la FSU
,Unité de supervision sur le terrain de la FSU
Unité de supervision de terrain avec acquisition et traitement de données, protocoles intelligents et communication pour système d'alimentation télécom des stations de base
1) Introduction :

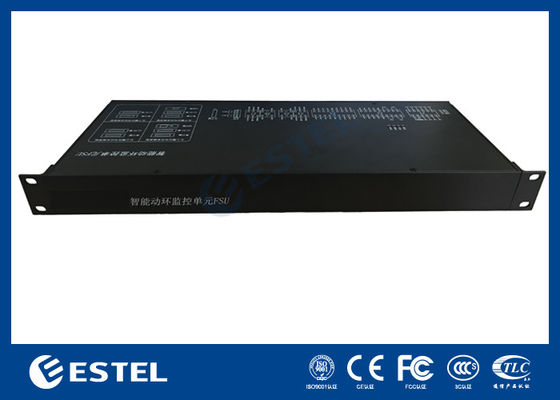

Le PM5000TT est une unité de supervision de terrain (FSU) nouvellement conçue pour les stations de télécommunication et les armoires d'alimentation extérieures intégrées, il est conçu avec un module sans fil 4G intégré.
Il est utilisé pour l'acquisition de divers paramètres d'environnement de terrain, de paramètres de fonctionnement des équipements électriques et de divers signaux d'alarme de valeur de commutation, pour réaliser les fonctions d'acquisition et de stockage de données, de contrôle de sortie, de communication à distance, etc.

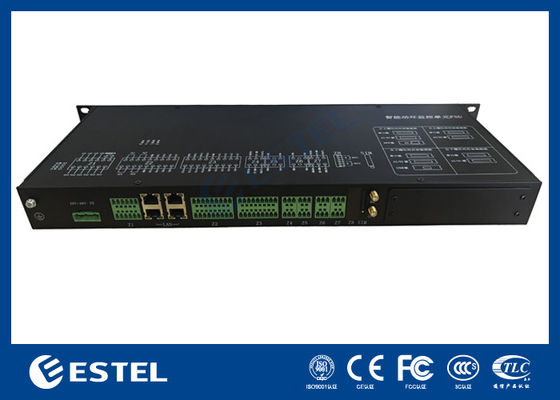

2) Paramètres techniques :
| Élément | Paramètre | Description |
| Entrée AI/DI | 8 |
Entrée analogique ou numérique 0-5V ; Précision d'acquisition analogique : 0,5 % ; Précision d'acquisition DI : 100 % ; |
| Entrée DI | 16 | Précision d'acquisition : 100 % |
| Sortie DO | 4 | 1A/30V, Précision DO : 100 % |
| Interface intelligente (Interface Sud) | 8 |
4 ports série configurables R232/485 ; 4 ports série RS485 ; 1200-19200 bps ; |
| RJ-45 | 4 |
Ports Ethernet 10M/100M ; IEEE 802.3 10/100 Base-T ; |
| 4G (Interface Nord) | 1 | Module 4G intégré pour normes multiples |
| Sortie DC 12V | 6 |
12VDC ±10 %, courant > 2A ; puissance > 15W Alimentation pour capteur |
| Flash | 4G | Stockage de données historiques sur plus de 3 mois |
| LED | 4 | Alimentation, Fonctionnement, Réseau, Alarme |
| Alimentation | -36 à -72VDC | Anti-inversion |
| Dimensions et montage | 1U, 180mm | Châssis rack 19 pouces 1U |
| Température de fonctionnement | -20 à 60°C | |
| Humidité de fonctionnement | 95 % | |
| Foudre sur port d'alimentation | Mode commun : 5KA ; Mode différentiel : 5KA | |
| Foudre sur port de signal | Mode commun : 3KA ; Mode différentiel : 2KA | |
| Niveau de protection | IP20 | |
| Consommation électrique | 25W | |
| MTBF | >100000h | |
| Watchdog | Watchdog matériel |
3) Surveillance et contrôle de l'état de l'environnement
- Température et humidité - via capteur T&H
- Statut de fumée - via capteur de fumée
- Détection de mouvement - via capteur passif double infrarouge et micro-ondes
- Statut d'inondation - via capteur d'eau
- Instantané et stockage vidéo - via caméra IP
- Contrôle d'éclairage à distance - via contrôleur d'éclairage
- Contrôle d'accès à distance - via contrôleur d'accès
4) Interface utilisateur :
Cet équipement fournit une interface conviviale, permettant un accès et une visualisation faciles de tous les paramètres surveillés du système de l'utilisateur. Avec un déploiement sur plusieurs sites, l'utilisateur peut vérifier en un clic l'état de chaque site.

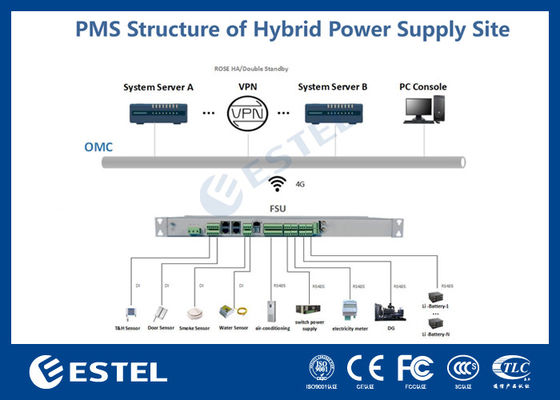

5) Topologie réseau :
Cet équipement prend en charge la connexion de plusieurs sources d'alimentation, y compris l'alimentation principale, l'énergie solaire et le groupe électrogène diesel. Grâce à la connexion avec divers types de capteurs, il réalise une surveillance et un contrôle complets des environnements de terrain et de l'état de l'alimentation, y compris les paramètres de température et d'humidité, l'accès aux portes, la fumée, l'immersion d'eau, le climatiseur, l'alimentation de commutation, le compteur électrique, l'état du groupe électrogène diesel, l'état de charge de la batterie. Ci-dessous la topologie principale de sa connexion dans le système de l'utilisateur :
-
