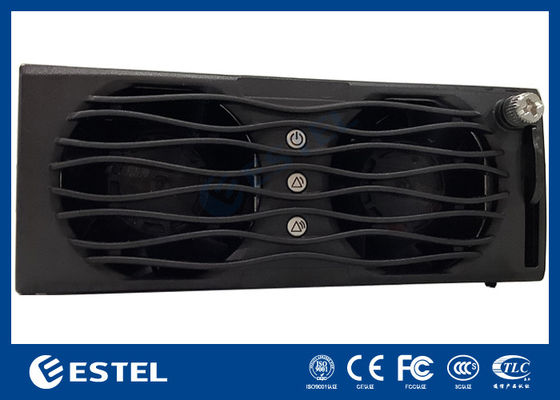

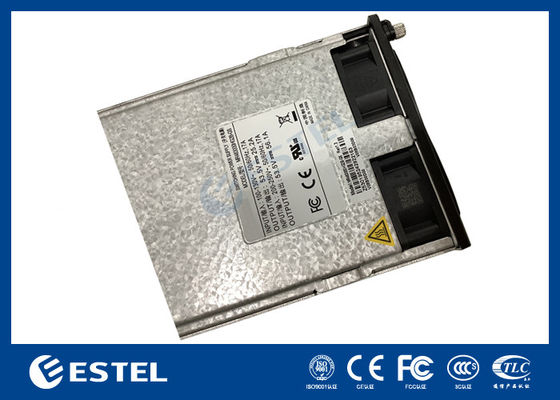

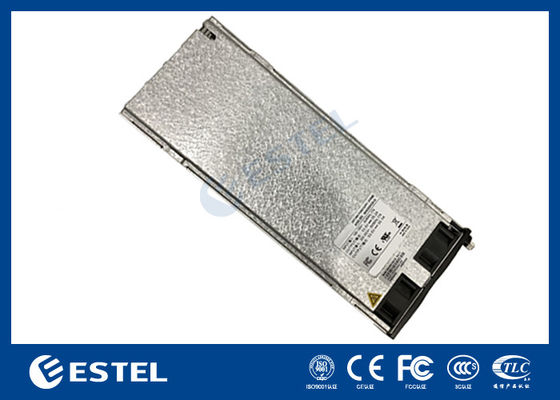

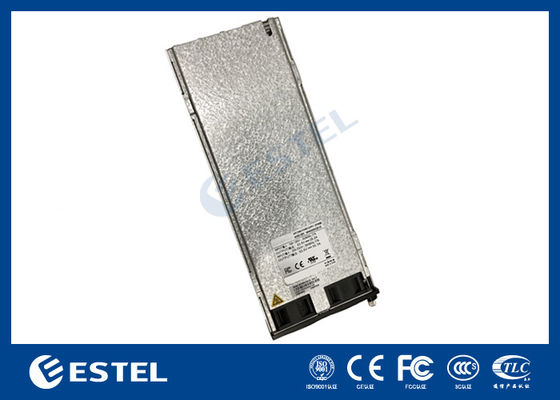

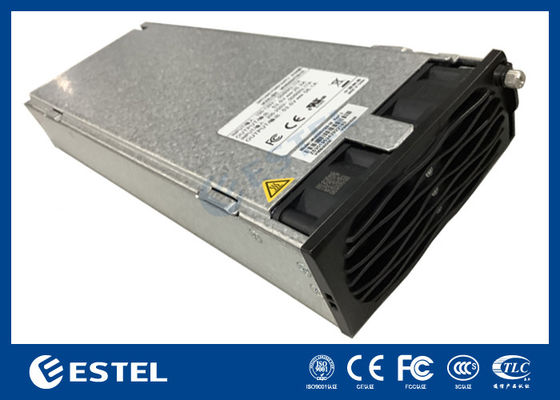

MR484000SG1 4000W 75A Module d'alimentation de communication à haute efficacité 96 % d'efficacité Large entrée 85-300VAC Échangeable à chaud
1. Spécifications électriques
1.1 Caractéristiques d'entrée
| Mode d'entrée |
Entrée monophasée à deux fils |
| Température |
85Vac à 300Vac |
| Tension d'entrée nominale |
110Vac / 220Vac |
| Entrée nominale |
100Vac à 120Vac 200Vac à 240Vac |
| Plage de fréquence |
45Hz-66Hz |
| Courant d'entrée maximal |
≤24A |
| Courant de surtension |
Conforme aux critères : ETSI300132-3 |
| Efficacité |
≥96,6 % @ valeur de crête |
| Facteur de puissance |
≥0,99 @ 220Vac 20-100 % de charge |
| THD du courant d'entrée |
<3 % @≥50 % de charge
<8 % @≥20 % de charge
|
| Courant de fuite |
<3,5mA @ 264Vac |
| Puissance nominale |
Nominal 4000W @ 176Vac
(176Vac ~ 300Vac sortie excessive ;
176Vac ~ 85Vac détarage linéaire à 1600W, spécifique à la courbe de limite de puissance d'entrée)
|
| Fusible d'entrée |
Fusible fil L/N 30A |
| Tension d'entrée maximale |
320Vac (l'alimentation ne doit pas être endommagée) |
| Temps de rétention après arrêt |
10ms |
Remarque : 1. La tension de démarrage minimale est inférieure à 95VAC.
1.2 Caractéristiques de sortie
1.2.1 Réglage de la tension et du courant de sortie taux
| +53,5V |
+53,5Vdc |
| Valeur de réglage de la tension de sortie |
+53,5 ± 0,1Vdc |
| Plage de réglage de la tension de sortie |
+42Vdc ~ +58Vdc |
| Degré de déséquilibre du flux uniforme |
≤±3 % |
| Effet de source |
±0,1 % |
| Effet de charge |
±0,5 % |
| Précision du flux stable |
≤±0,8A |
| Précision de régulation de tension |
±0,6 % |
| Courant minimum |
0A |
| Courant nominal |
75A |
| Courant de crête |
81,3A |
| Coefficient de température (1/°C) |
≤±0,02 % |
| Consommation d'énergie en veille |
≤5W |
| Charge capacitive maximale |
4000uF |
| Nombre maximum de parallèles |
31 |
Remarque : La régulation du courant de sortie et l'interruption de communication du module redresseur sont les suivantes :
1) Le courant de sortie du module redresseur peut être ajusté selon la commande de courant. La plage d'ajustement est de 1A ~ 81,3A.
2) Si la communication entre le module redresseur et le module de surveillance est interrompue pendant plus d'1 minute, la sortie du module redresseur reviendra automatiquement à 53,5V et à l'état de
flux illimité.
1.2.2 Sortie ondulation et bruit
| Ondulation et bruit (pic à pic) |
| ≤200mVp-p |
Remarque : 1) Test d'ondulation et de bruit : Bande passante d'ondulation et de bruit réglée à 20 MHz.
1.2.3 Réponse dynamique de sortie Surtension
|
de la tension
Saut
|
pente Le |
≤45°C Temps de récupération |
+53,5V ± 5 % |
|
0,1A/uS
|
0 %-100 %
|
50 %-75 %
≤200us (±0,6 %)
|
+58V |
| 0,1A/uS |
0 %-100 % |
/( Ne déclenche pas |
la protection contre les surtensions )
Remarque : Cycle de saut de charge 4ms.
1.2.4 Surtension de sortie
|
Tension de sortie
Tension de surtension
| +53,5V |
Pour allumer |
| l'éteindre |
+53,5V +53,5V ≤1 % |
| La protection contre les surtensions peut être divisée en protection interne et externe. La plage de défaut de surtension interne est de 58,5VDC ~ 60,5VDC, qui peut être réglée par la surveillance. En cas de défaut, le module se verrouille. Si la tension externe est supérieure à 63VDC et dure plus de 500ms, le module se verrouille. Après être entré dans l'état de protection de verrouillage de la machine, il est nécessaire de déconnecter d'abord l'alimentation AC, puis de remettre sous tension, afin que l'alimentation puisse fonctionner à nouveau. |
Tension de sortie |
Tension de sortie |
220Vac @ 25
°C
| +53,5V |
3S ~ 8SRemarque : Le délai de démarrage est le temps entre la mise sous tension AC et la tension de sortie à 42 |
| La protection contre les surtensions peut être divisée en protection interne et externe. La plage de défaut de surtension interne est de 58,5VDC ~ 60,5VDC, qui peut être réglée par la surveillance. En cas de défaut, le module se verrouille. Si la tension externe est supérieure à 63VDC et dure plus de 500ms, le module se verrouille. Après être entré dans l'état de protection de verrouillage de la machine, il est nécessaire de déconnecter d'abord l'alimentation AC, puis de remettre sous tension, afin que l'alimentation puisse fonctionner à nouveau. |
La |
Sortie
Puissance
| 200Vac ~ 290Vac |
4350W 176Vac ~ 200Vac |
| Décrémentation linéaire |
176Vac |
| 4000W |
Remarque : |
| Décrémentation linéaire |
85Vac |
| 1600W |
Remarque : |
| Ci-dessus est une courbe qui limite la puissance de sortie maximale en fonction de la tension d'entrée ; toutes sont |
des valeurs limites théoriques, et la limite réelle aura un certain écart en raison de la précision de la tension d'entrée (±2V), de la précision de la tension de sortie (±0,6 %) et de la précision du courant de sortie (0,8A) ; L'erreur de tension du point de conversion de puissance est |
<±2V.
1.2.7 Caractéristique de sortie
Remarques : Ce sont les valeurs limites théoriques, la limite réelle aura un certain écart en raison de la précision du courant (erreur de courant <±0,8A) .
1.2.7 Délai de démarrage de la sortie
Tension de sortie220Vac @ 25
°C
| +53,5V |
3S ~ 8SRemarque : Le délai de démarrage est le temps entre la mise sous tension AC et la tension de sortie à 42 |
| La protection contre les surtensions peut être divisée en protection interne et externe. La plage de défaut de surtension interne est de 58,5VDC ~ 60,5VDC, qui peut être réglée par la surveillance. En cas de défaut, le module se verrouille. Si la tension externe est supérieure à 63VDC et dure plus de 500ms, le module se verrouille. Après être entré dans l'état de protection de verrouillage de la machine, il est nécessaire de déconnecter d'abord l'alimentation AC, puis de remettre sous tension, afin que l'alimentation puisse fonctionner à nouveau. |
La |
température
note
|
≤45°C
Avec la sortie
|
protection |
| module redresseur et |
>75°C |
| Le mode de communication CAN bus est adopté entre le module redresseur et le module de surveillance, ce qui prend en charge la mise à niveau à distance de la version logicielle, et l'adresse du module peut être réglée via le |
Remarque : |
| Après l'interruption de la communication entre le module redresseur et la surveillance pendant 1 minute, le module redresseur démarre et les valeurs de tension et de limite de courant de sortie reviennent aux valeurs par défaut. |
L'entrée est inférieure à 200Vac, et la sortie 53,5 ~ 58V est limitée proportionnellement à la limite de puissance d'entrée ; la sortie 42 ~ 53,5V est limitée proportionnellement aux caractéristiques externes et à la limite de puissance d'entrée. |
Ce sont les valeurs limites théoriques, et la limite réelle aura un certain écart en raison de la précision de la température ambiante (±2°), de la précision de la tension d'entrée (±2V), de la précision de la tension de sortie (±0,6 %) et de la précision du courant de sortie (0,8A) ; L'erreur de température ambiante du point nominal est inférieure à ±2°C.
1.2.9
Tension de bruit
Tension de bruit
Le maximum La tension de bruit téléphonique
| La tension de bruit téléphonique |
≤2mV |
protection |
| ≤50mV |
500 ~ 30000KHz |
|
| ≤20mV |
150 ~ 30000KHz |
≤2mV |
| ≤5mV |
3,4 ~ 150KHz |
| ≤3mV |
150 ~ 200KHz |
≤2mV |
| 200 ~ 500KHz |
≤1mV |
| 500 ~ 30000KHz |
1.3 Fonctions de protection |
| 1.3.1 Court-circuit de sortie |
it |
protection Tension de sortie
Note+53,5V Arrêt, différence de température d'auto-récupération après arrêt > 10°C
| 1.3.2 Surtension de sortie |
entre |
| La protection contre les surtensions peut être divisée en protection interne et externe. La plage de défaut de surtension interne est de 58,5VDC ~ 60,5VDC, qui peut être réglée par la surveillance. En cas de défaut, le module se verrouille. Si la tension externe est supérieure à 63VDC et dure plus de 500ms, le module se verrouille. Après être entré dans l'état de protection de verrouillage de la machine, il est nécessaire de déconnecter d'abord l'alimentation AC, puis de remettre sous tension, afin que l'alimentation puisse fonctionner à nouveau. |
1.3.3 Avertissement de sous-tension de sortie |
La plage est de 37VDC ~ 39VDC. Lorsqu'elle est inférieure à la valeur d'alarme de sous-tension, elle fonctionnera normalement et signalera une alarme. Arrêt, différence de température d'auto-récupération après arrêt > 10°C
pro
tection Tension d'entrée
note
310 ± 10Vac Sortie désactivée, la tension peut être restaurée après normalisation Point de récupération retour > 10VRemarque : La protection contre les surtensions d'entrée doit être testée à une charge nominale de 75A.
| Température |
protection |
| Tension d'entrée |
Le module peut fournir la puissance de sortie maximale sans protection contre la surchauffe, et le module fonctionne normalement |
| |
80 ± 5Vac |
Sortie désactivée, la tension peut être restaurée après normalisation
80Vac - 95Vac Récupération de sortie, point de récupération de sortie retour >; 5V 1.3.6 Surchauffe Arrêt, différence de température d'auto-récupération après arrêt > 10°C
| Température |
entre |
| ≤45°C |
Le module peut fournir la puissance de sortie maximale sans protection contre la surchauffe, et le module fonctionne normalement |
| 45°C ~ 75°C |
La puissance du module est linéairement détarée à 2000W |
>75°CArrêt, différence de température d'auto-récupération après arrêt > 10°C
| 1.4 Fonction de communication |
entre |
| module redresseur et |
module de surveillance |
| Le mode de communication CAN bus est adopté entre le module redresseur et le module de surveillance, ce qui prend en charge la mise à niveau à distance de la version logicielle, et l'adresse du module peut être réglée via le |
carte d'adresse. |
| Après l'interruption de la communication entre le module redresseur et la surveillance pendant 1 minute, le module redresseur démarre et les valeurs de tension et de limite de courant de sortie reviennent aux valeurs par défaut. |
L'interface CAN dans le module redresseur doit être conçue de manière isolée. L'alimentation du CAN est de + 5VDC, fournie à l'intérieur du module redresseur. |
Les principales informations de surveillance du module redresseur sont les suivantes : 1) Fonction de régulation de tension et de courant : pour répondre aux exigences de charge flottante de la batterie et aux exigences de régulation de tension ; 2) Contrôle de mise sous/hors tension d'un seul module ; 3) Retour d'informations de protection et d'alarme : Défaut secteur : Défaut secteur (surtension d'entrée AC) ; Protection du module : avertissement de température ;
Défaillance du module : pas de sortie causée par un arrêt pour surtension, une défaillance du ventilateur, un arrêt pour surchauffe ou d'autres raisons internes du module ;
(Le module est en état d'hibernation et d'arrêt, et la panne de courant du secteur n'est pas signalée comme défaut du module).
1.5
LED
L'indicateur LED de l'alimentation est installé sur le côté du panneau d'alimentation. L'état de sortie est indiqué dans le tableau ci-dessous.
signe obligatoire
Indicateur lumineux
normal
anormal
Raison de l'anomalie
Indicateur de fonctionnement de l'alimentation
couleur
état état
Panne de courant (pas d'entrée AC, surtension d'entrée AC), pas de sortie du module.
| Voyant d'avertissement |
vert |
allumé |
éteint |
Avertissement de température (la température ambiante dépasse 65 °C ~ arrêt pour surchauffe). Arrêt en veille (le module n'allume que le voyant d'alarme, le module ne signale pas d'alarme). Interruption de communication (voyant d'avertissement clignotant). Avertissement de surtension d'entrée (tension d'entrée supérieure à 290VAC ~ protection contre les surtensions). |
| Voyant de défaut |
jaune |
allumé |
allumé |
Surtension d'entrée, sous-tension d'entrée, surtension de sortie, surtension du bus, sous-tension du bus, défaillance du ventilateur, surchauffe de l'environnement, erreur de type de tension d'entrée, anomalie NTC d'échantillonnage de température ambiante, surtension d'entrée. |
| 2. Isolation |
perfor |
(Pression atmosphérique normale, température ambiante, humidité relative |
Tension de test 500VDC, résistance d'isolement ≥2M |
Impédance |
| d'isolation |
Entrée-sortie |
Tension de test 500VDC, résistance d'isolement ≥2M |
(Pression atmosphérique normale, température ambiante, humidité relative |
< 90 %, sans condensation) |
Entrée vers la zone protégée Sortie vers la zone protégée2.2
Résistant à haute tension Entrée-sortie
| La sécurité de l'alimentation est conforme aux normes suivantes : |
Entrée vers la
zone protégéeTension continue 2120VDC 1 minute ≤1mA
|
| Sortie vers la |
| zone protégée |
Tension continue équivalente 710VDC 1 minute ≤1mA Remarque : si le circuit est équipé d'un dispositif de protection contre la foudre, le test de tension doit être effectué après l'ouverture du tube à gaz, les lignes d'entrée doivent être court-circuitées (L&N) ensemble, et toutes les lignes de sortie doivent être court-circuitées ensemble. 3. Normes de sécurité
| La sécurité de l'alimentation est conforme aux normes suivantes : |
GB4943 |
|
IEC/EN60950 IEC/EN62368-1
|
Certification CE (exigences des directives LVD et EMC) |
|
|
|
