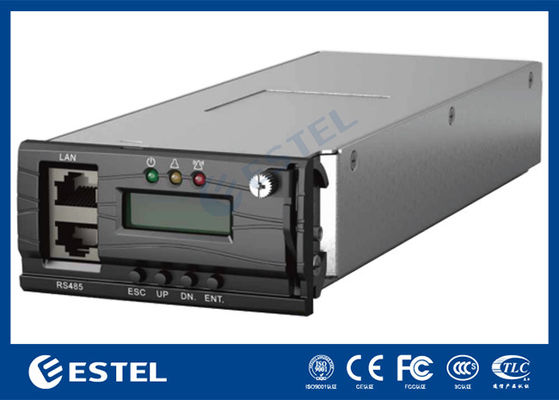

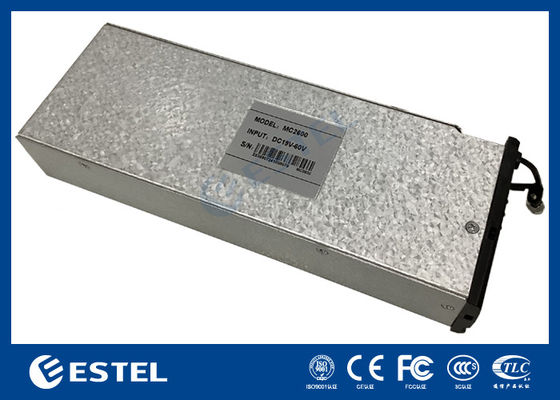

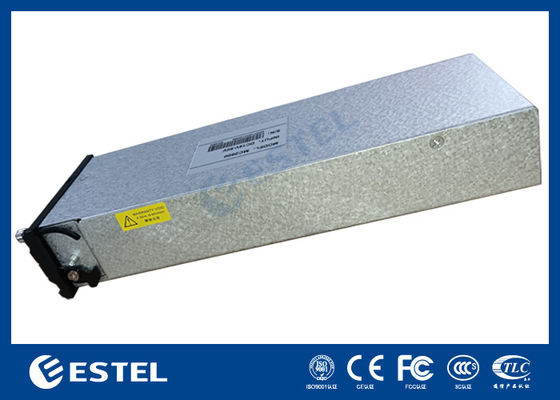

Contrôleur d'alimentation CC MC2600 - ARM Cortex-M4, Gère 40 redresseurs et modules solaires

Contrôleur de puissance CC MC2600 - ARM Cortex-M4, gère 40 rectificateurs et modules solaires

Introduction du système électrique de télécommunications

Le MC2600 est le contrôleur de puissance CC de nouvelle génération. Le contrôleur adopte AR 32 bits cortex-M4CPU comme processeur principal.et une interface facile à utiliser, puissantes fonctions de gestion de l'énergie du moteur, y compris la gestion du diesel, les batteries VRLA et lithium-ion et les modules solaires.

Principales caractéristiquesde TelSystème d'alimentation électrique

• Test automatique de la batterie comprenant le test avancé, le test constant et le test court
• Réduisez le temps d'installation en utilisant la fonction de chargement de fichiers de configuration
• Moins de coûts d'exploitation dus à l'économie d'énergie fonction de veille pour le redresseur
• Gère de 1 à 40 redresseurs

Mesurede TSystème électrique elecom

24 fois les lectures analogiques et 9 fois les lectures numériques, y compris: tension du système, courant de charge, courant de la batterie, température de la batterie, 8*Dl, 8*D0, etc.

La communication

Le contrôleur communique avec l'ordinateur hôte en 2 modes: Rs485 et Ethernet (WEB ou SNMP).télécharger les journaux de données et l'historique d'alarme sont disponibles via le navigateur WEBLa communication entre le contrôleur et les rectificateurs et les modules solaires utilise la communication CAN.

Le protocole SNMP prend en charge les ports GET, SET et TRAP 4xRs485 pour le BMS de batterie, le DG ou le dispositif de fonction d'extension

Le journal de l'historique des alarmes

1000 journaux d'historique des alertes d'événements, FlFO pour l'analyse du système

Le journal des statuts du système

1000 enregistrements des relevés de tension de sortie et de courant de charge et 50 enregistrements des relevés historiques des essais de la batterie

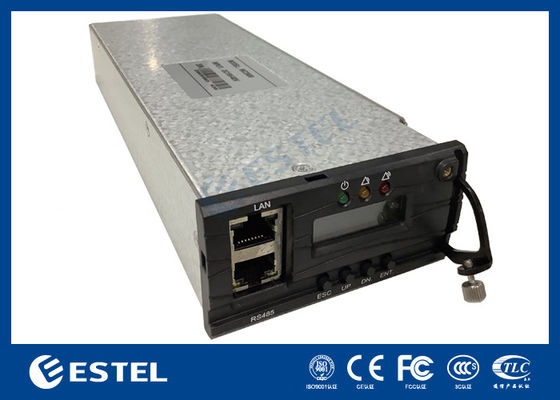

LCD et LED

Affichage à écran LCD 128 x 32 pour l'état d'accès, les alarmes, les paramètres de l'utilisateur; LED vertes/jaunes/rouges indiquent l'état de fonctionnement et les alarmes

Gestion de la batteriedeSystème d'alimentation télécom

• Charge de flottaison ou de relance
• Test de la batterie
• Compensation de la température
• Prévision de la capacité de la batterie
• Déconnexion à basse tension/cap
• Température basse/haute
• déconnexion

Gestion de la batteriedeSystème d'alimentation télécom

• Gère plusieurs redresseurs et/ou modules solaires dans un seul système
• Équilibrer le temps de fonctionnement du redresseur pour
• optimisation de la durée de vie
• Optimiser le nombre d'actifs
• rectificateurs pour une efficacité maximale

Alertes/événementsdu système d'alimentation télécom

• Alerte SPD
• Alarme numérique d'entrée
• Alarme de sécurité de charge
• Alarme en mode manuel
• Déséquilibre actuel
• Alarme de température ambiante
• Déconnexion de charge
• Panne de courant alternatif
• Alarme de fusible de la batterie
• Décharge de la batterie
• Le test de la batterie échoue
• Déséquilibre de la batterie
• Déconnexion de la batterie
• Erreur du capteur de température de la batterie
• Alarme de température de la batterie
• Communication avec le BMS
• Échec de l'entrée de courant alternatif du rectificateur
• Erreur du rectificateur
• Faute de ventilateur du redresseur
• Protection du redresseur activée
• Statut du rectificateur allumé/éteint
• La communication avec le rectificateur a échoué.
• Mode d'économie d'énergie du système
• Interruption du mode économie d'énergie
• La communication avec le module solaire a échoué.
• Erreur du module solaire
• Erreur du ventilateur du module solaire
• Protection du module solaire activée
• Statut du module solaire allumé/éteint
• Échec de l'entrée du module solaire
• AC sur tension et sous tension
• CC sur tension et sous tension
