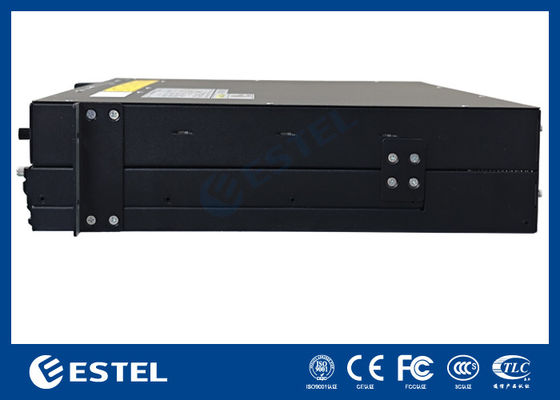

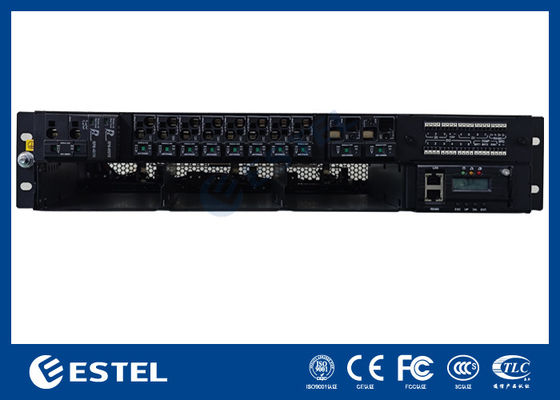

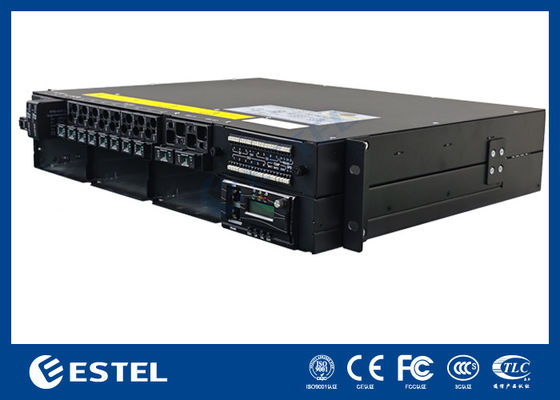

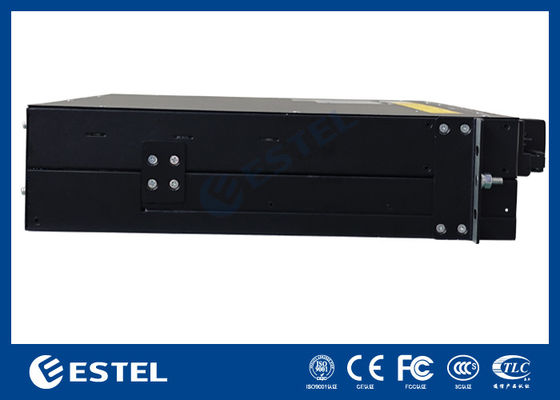

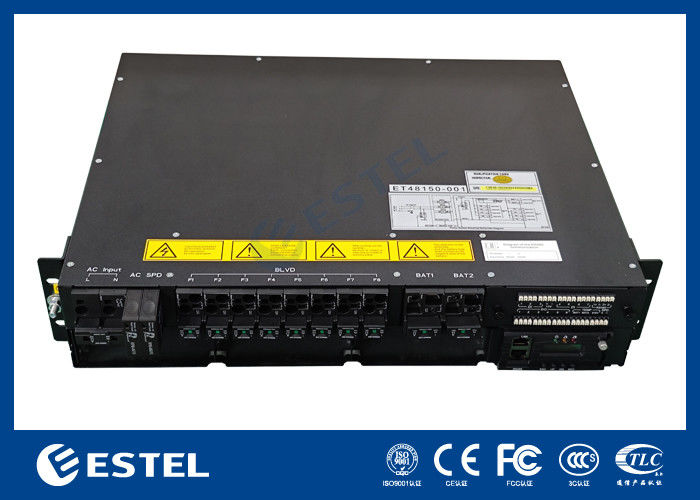

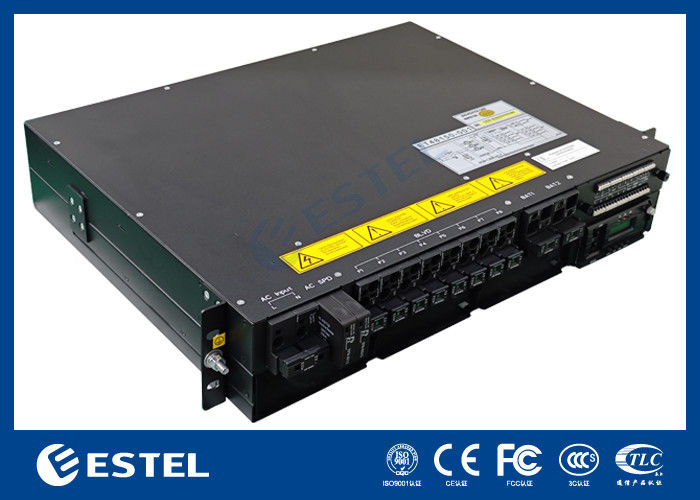

ET48200 M5E32A 2U Système électrique compact haute densité 12KW Monture de rack pour télécommunications
Introduction au projet
L'ESTEL ET48200 M5E32A est une nouvelle alimentation compacte intégrée, dotée d'une nouvelle conception architecturale qui offre une petite taille et une forte densité de puissance (jusqu'à 12 kW en 2U).Ce système accorde la priorité à la flexibilité du client.
Ses disjoncteurs et redresseurs pluggables à haute densité permettent une configuration de champ sans effort pour répondre à diverses exigences d'application.Les redresseurs de la série MR48 couplés au contrôleur MC2600 garantissent la sécuritéLa série MR48 est construite sur la technologie éprouvée d'ESTEL et est prête à répondre aux demandes futures.
Principales caractéristiques
-
largeur standard de 19 pouces, polyvalent;
-
2U, conception très compacte, économie d'espace et de coûts d'installation;
-
Gestion intelligente, maintenance à distance en ligne, réduction des coûts d'accès au site et de maintenance;
-
Une gestion de la batterie parfaite pour prolonger la durée de vie de la batterie;
-
Fournit une variété de ports de communication;
-
Interface LAN/RS232/RS485, LAN-SNMP, TCP/IP pour une mise en réseau flexible et une surveillance à distance;
-
Le module rectificateur et le contrôleur peuvent être échangés à chaud, une maintenance en ligne pratique;
-
une large plage de tension d'entrée CA (90 à 300 Vac);
-
Gestion intelligente: la maintenance à distance en ligne réduit les visites sur place et les coûts de maintenance.
Les spécifications
|
Modèle de produit
|
Pour les appareils à commande numérique
|
|
Système
|
Dimension (en mm)
|
482.0(W) *350.0(D) *2U(H)
|
|
Le poids
|
< 10 kg (sans le module rectificateur et l'emballage)
|
|
Méthode de refroidissement
|
Refroidissement naturel
|
|
Installation
|
Montage à support de 19 pouces
|
|
Méthode de routage
|
Entrée avant et sortie avant
|
|
Méthode de maintenance
|
Entretien avant, support par échange à chaud
|
|
Niveau de protection
|
Résistance à la corrosion
|
|
Distribution du courant alternatif
|
Mode d'entrée
|
Pour les appareils à combustion
|
|
Capacité d'entrée
|
1 * 63A/2P
|
|
Fréquence
|
45 à 65 Hz, valeur nominale: 50 Hz/60 Hz
|
|
SPD à courant alternatif
|
10kA/20kA, 8/20μs
|
|
Distribution en courant continu
|
Voltage de sortie
|
-43 ~ 58VDC, sortie nominale: -53,5VDC
|
|
Capacité maximale
|
9 kW (3 kW*3)
|
12 kW (4 kW*3)
|
|
Disjoncteurs à batterie
|
2 * 125A/1P
|
|
Disjoncteurs de charge
|
Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage.
|
|
1 x LVD 200A
|
|
Module de rectificateur
|
Voltage d'entrée
|
Pour les véhicules à moteur à commande électrique, la valeur nominale de la valeur nominale de la commande électrique doit être égale ou supérieure à:
|
|
l'efficacité
|
≥ 96,6%
|
|
Puissance de sortie nominale
|
Pour les appareils à commande numérique, la valeur de l'éclairage doit être supérieure ou égale à:
|
|
Température de fonctionnement
|
-40°C~+75°C (débit plein inférieur à 50°C)
|
|
Taille
|
106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H)
|
|
Le poids
|
≤ 2,1 kg
|
|
Méthode de refroidissement
|
Refroidissement forcé
|
|
Facteur de puissance
|
≥ 0,99 @ 220Vac 20 à 100% de charge
|
|
Contrôleur
|
Entrée de signal
|
4 Al ((3 température de la batterie, 1 température ambiante),7 Dl ((SPD, 6 Dl commun)
|
|
Sortie d'alarme
|
6 contact à sec
|
|
Ports de communication
|
RS485, SNMP
|
|
Mode d'affichage
|
Disque LCD
|
|
Environnement
|
Température de fonctionnement
|
-40°C à +65°C
|
|
Température de stockage
|
-40°C à +70°C
|
|
Humidité de fonctionnement
|
5% à 95% (non condensé)
|
|
Hauteur
|
0 ~ 3000 m (lorsque l'altitude est comprise entre 2000 m et 3000 m, la température maximale de fonctionnement diminue de 1 °C à chaque augmentation de 200 m d'altitude)
|
Diagramme
Le numéro de série est le MR483000HG2B.
-
Efficacité maximale > 96%
-
Réglage de la puissance de 55°C à 75°C
-
Rating de puissance de sortie à < 176 VAC
-
Densité de puissance élevée
|
ACInput
|
Sortie CC
|
|
Voltage d'entrée (nominal)
|
Le réglage de la tension est effectué à l'aide d'un régulateur de tension.
|
Voltage de sortie
|
-42 à -58 VDC, noté: -53,5 VDC
|
|
Plage de tension d'entrée
|
85 à 290 VAC
|
Efficacité maximale
|
> 96%
|
|
Courant d'entrée maximal
|
18A
|
Capacité maximale
|
3 000 W
|
|
Fréquence d'entrée
|
45 à 65 Hz
|
Courant de sortie maximal
|
56.1A
|
|
Facteur de puissance
|
Le débit d'électricité doit être supérieur ou égal à 0,99 (220VAC @ 20% à 100% de charge)
|
THD
|
≤ 5% @ 50% à 100% de charge
|
|
Contrôle et surveillance
|
Environnement
|
|
Protocole de communication
|
Il est possible
|
CEM
|
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.
|
|
LED
|
Verte-normale; jaune-alarme; rouge-faille
|
Sécurité
|
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.
|
MR484000SG1-GS
Je...Efficacité maximale > 96,5%
La puissance est de 45°C à 75°C.
L Rating de puissance de sortie à < 176 VAC
Densité de puissance élevée
|
ACInput
|
Sortie CC
|
|
Voltage d'entrée (nominal)
|
Le réglage de la tension est effectué à l'aide d'un régulateur de tension.
|
Voltage de sortie
|
-42 à -58 VDC, noté: -53,5 VDC
|
|
Plage de tension d'entrée
|
85 à 290 VAC
|
Efficacité maximale
|
> 96,5%
|
|
Courant d'entrée maximal
|
26A
|
Capacité maximale
|
4350 W
|
|
Fréquence d'entrée
|
45 à 65 Hz
|
Courant de sortie maximal
|
81.3A
|
|
Facteur de puissance
|
Le débit d'électricité doit être supérieur ou égal à 0,99 (220VAC @ 20% à 100% de charge)
|
THD
|
Le niveau de charge de l'appareil doit être inférieur ou égal à:
|
|
Contrôle et surveillance
|
Environnement
|
|
Protocole de communication
|
Il est possible
|
CEM
|
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la matière.
|
|
LED
|
Verte-normale; jaune-alarme; rouge-faille
|
Sécurité
|
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.
|
Le contrôleur MC2600
Introduction au projet
Le MC2600 est le contrôleur de puissance en courant continu de nouvelle génération développé par Megmeet. Le contrôleur adopte AR 32-bit cortex-M4CPU comme processeur principal.facile à utiliser, et une interface facile à utiliser, une puissante fonction de gestion de l'alimentation hybride comprenant la gestion du diesel, les batteries VRLA et lithium-ion et les modules solaires.
Principales caractéristiques
-
Test automatique de la batterie comprenant le test avancé, le test constant et le test court
-
Réduisez le temps d'installation en utilisant la fonction de chargement de fichiers de configuration
-
Moins de coûts d'exploitation dus à l'économie d'énergie fonction de veille pour le redresseur
-
Gère de 1 à 40 redresseurs
Mesure
24 fois les lectures analogiques et 9 fois les lectures numériques, y compris: tension du système, courant de charge, courant de la batterie, température de la batterie, 8*Dl, 8*D0, etc.
La communication
Le contrôleur communique avec l'ordinateur hôte en 2 modes: Rs485 et Ethernet (WEB ou SNMP).télécharger les journaux de données et l'historique d'alarme sont disponibles via le navigateur WEBLa communication entre le contrôleur et les rectificateurs et les modules solaires utilise la communication CAN.
Le protocole SNMP prend en charge les ports GET, SET et TRAP 4xRs485 pour le BMS de batterie, le DG ou le dispositif de fonction d'extension
Le journal de l'historique des alarmes
1000 journaux d'historique des alertes d'événements, FlFO pour l'analyse du système
Le journal des statuts du système
1000 enregistrements des relevés de tension de sortie et de courant de charge et 50 enregistrements des relevés historiques des essais de la batterie
LCD et LED
Affichage à écran LCD 128 x 32 pour l'état d'accès, les alarmes, les paramètres de l'utilisateur; LED vertes/jaunes/rouges indiquent l'état de fonctionnement et les alarmes
Gestion de la batterie
-
Charge de flottaison ou de relance
-
Test de la batterie
-
Compensation de la température
-
Prévision de la capacité de la batterie
-
Déconnexion à basse tension/cap
-
Température basse/haute
-
déconnexion
Gestion de la batterie
-
Gère plusieurs Megmeetrectificateurs et/ou modules solaires dans un seul système
-
Équilibrer le temps de fonctionnement du redresseur pour
-
optimisation de la durée de vie
-
Optimiser le nombre d'actifs
-
rectificateurs pour une efficacité maximale
-
Alerte SPD
-
Alarme numérique d'entrée
-
Alarme de sécurité de charge
-
Alarme en mode manuel
-
Déséquilibre actuel
-
Alarme de température ambiante
-
Déconnexion de charge
-
Panne de courant alternatif
-
Alarme de fusible de la batterie
-
Décharge de la batterie
-
Le test de la batterie échoue
-
Déséquilibre de la batterie
-
Déconnexion de la batterie
-
Erreur du capteur de température de la batterie
-
Alarme de température de la batterie
-
Faille de communication du BMS
-
Échec de l'entrée de courant alternatif du rectificateur
-
Erreur du rectificateur
-
Faute de ventilateur du redresseur
-
Protection du redresseur activée
-
Statut du rectificateur allumé/éteint
-
La communication avec le rectificateur a échoué.
-
Mode d'économie d'énergie du système
-
Interruption du mode économie d'énergie
-
La communication avec le module solaire a échoué.
-
Erreur du module solaire
-
Erreur du ventilateur du module solaire
-
Protection du module solaire activée
-
Statut du module solaire allumé/éteint
-
Échec de l'entrée du module solaire
-
AC sur tension et sous tension
-
CC sur tension et sous tension
Le contrôleur MC2900
Introduction au projet
Le Mc2900 est le contrôleur de puissance CC de dernière génération développé par Megmeet. Il est basé sur le processeur ARM Cortex-A8, 256Nflash, 512M SRAM et le système d'exploitation linux.,et interface facile à utiliserLe contrôleur fournit la fonction de gestion du redresseur, du module solaire, du module éolien, du module DC/DC, du module HVDC diesel, de la batterie VRLA et de la batterie lithium-ion.
Principales caractéristiques
-
Lpv4 statique/DHCP, lpv6 statique/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
-
Affichage LCD multilingue et affichage Web
-
Mise à niveau du micrologiciel du contrôleur via USB/WEB/WIFl/bluetooth
-
Gère de 1 à 48 redresseurs
Mesure
22 fois les lectures analogiques et 12 fois les lectures numériques, y compris: tension du système, courant de charge, courant de la batterie, température de la batterie, température ambiante, humidité ambiante, 12*Dl. 8*DO.etc.
La communication
Le contrôleur communique avec l'ordinateur hôte en 2 modes: Rs485 et Ethernet (TcP/p, UDp, https et SNMp).télécharger l'historique opérationnel et l'historique des alarmes sont disponibles sur le navigateur WEBLa communication entre le contrôleur et les redresseurs et les modules solaires utilise la communication CAN.
Le protocole SNMP prend en charge les ports GET, SET et TRAP 4xRS485 pour les cartes de fonctionnalités de batterie BMS, DG ou d'extension
Le journal de l'historique des alarmes
200000 alarmes d'historique et 100000 événements d'historique
Le journal des statuts du système
5000 journaux de test de la batterie, 5000 journaux de charge de la batterie, 5000 journaux de décharge de la batterie, 5000 journaux de fonctionnement du DG
LCD et LED
Écran LCD 128 x 160 pour accéder aux conditions de fonctionnement actuelles, aux alarmes, aux paramètres de l'utilisateur; LED vert/jaune/rouge pour indiquer l'état de fonctionnement et les alarmes
Collecte et gestion
-
Les données relatives au système d'alimentation sont fournies par le système de régulation de l'énergie.
-
Rassemblement de données sur les batteries au lithium de Narada et Shoto
-
Batterie au lithium de tout protocole modbus/YDT-1363 basé sur une interface RS485 ou CAN
-
Jiangsu Yao batterie inspection date et acquisition
-
Collecte de données par le compteur de courant alternatif intelligent ou par une carte de comptage de courant alternatif auto-développée
-
Collecte et gestion des données du compteur de courant continu intelligent
-
La collecte et la gestion des données ATS intelligentesCollection et gestion des données climatiquesCollection et gestion des données CB intelligentes
-
Calcul de l'énergie
-
Gestion des débardeurs et des flotteurs
-
Gestion des limites de courant de charge
-
Compensation de la température
-
LVD
-
Test de la batterie
-
Voltage du point médianCalcul de la capacité
-
Coupe de pointe
-
Gestion des batteries au lithium
-
Commutez selon la capacité de la batterie
-
Commutez selon la tension de la batterie
-
Essai DG
-
Calcul du carburant restant
-
Gestion des priorités en matière d'apport énergétique
-
Gestion de l'économie d'énergie des rectificateurs
-
Rotation du redresseur
-
Alerte SPD
-
Alarme numérique d'entrée
-
Alarme de sécurité de charge
-
Alarme en mode manuel
-
Déséquilibre actuel
-
Alarme de température ambiante
-
Déconnexion de charge
-
Panne de courant alternatif
-
Alarme de fusible de la batterie
-
Décharge de la batterie
-
Le test de la batterie échoue
-
Déficit de batterie
-
Déconnexion de la batterie
-
Erreur du capteur de température de la batterie
-
Alarme de température de la batterie
-
La communication BMS échoue
-
Échec de l'entrée de courant alternatif du rectificateur
-
Erreur du rectificateur
-
Faute de ventilateur du redresseur
-
Protection du redresseur activée
-
Statut du rectificateur allumé/éteint
-
La communication avec le rectificateur a échoué.
-
Mode d'économie d'énergie du système
-
Interruption du mode économie d'énergie
-
La communication avec le module solaire a échoué.
-
Erreur du module solaire
-
Erreur du ventilateur du module solaire
-
Protection du module solaire activée
-
Statut du module solaire allumé/éteint
-
Échec de l'entrée du module solaire
-
AC sur tension et sous tension
-
CC sur tension et sous tension
