Détails sur le produit:
Conditions de paiement et expédition:
|
| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| Weight: | ≤20kg (without rectifiers) | Input capacity: | 1×125A/2P |
| Mettre en évidence: | Système d'alimentation pour cabinet de télécommunications extérieur,Réctificateur pour les télécommunications,Système de rectification pour télécommunications |
||

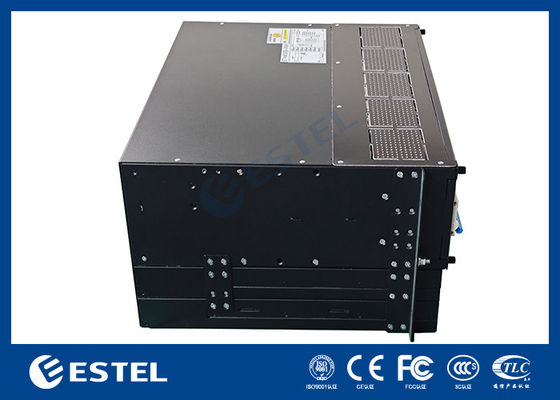

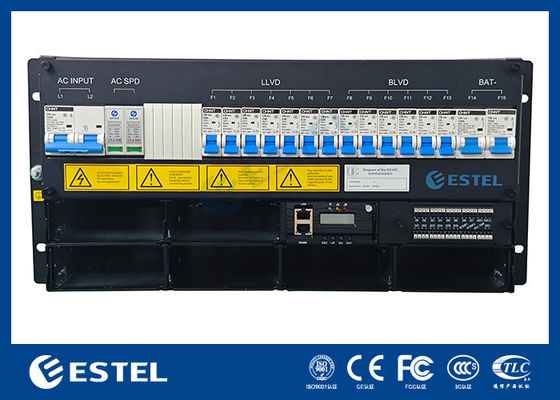

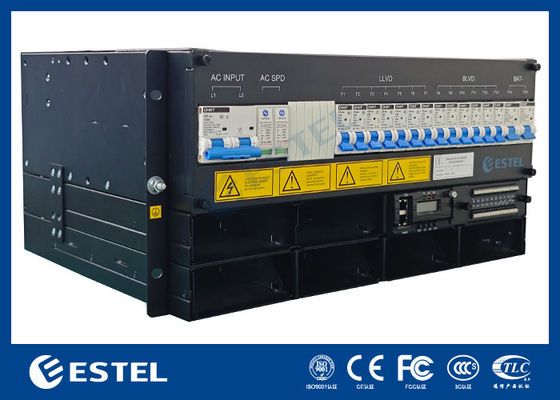

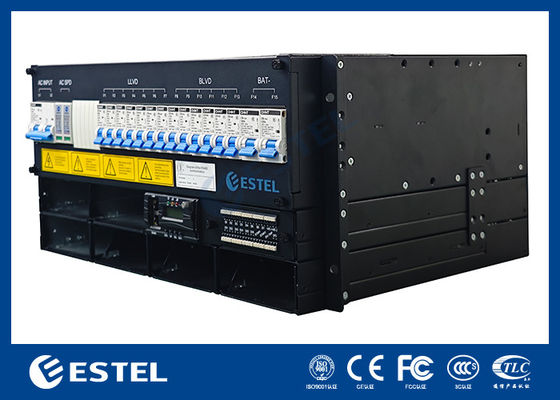

Système d'alimentation intégré 5U
1.Introduction
L'ESTEL ET48300 M5E65A est une nouvelle alimentation compacte intégrée, dotée d'une conception architecturale novatrice qui offre une petite taille et une forte densité de puissance (jusqu'à 24 kW en 5U).Ce système accorde la priorité à la flexibilité du client.
La puissance maximale du système est de 300A, avec AC / batterie / charge MCB.Les câbles sont d'accès avant avec MCB et busbarLes redresseurs de la série MR48 couplés au contrôleur MC2600 garantissent un fonctionnement sûr, fiable et flexible.Construit sur la technologie éprouvée d'ESTEL, la série MR48 est prête à répondre aux demandes futures.
Principales caractéristiques
2Scénarios d'application
3. Spécifications
| Modèle de produit | Pour les appareils à commande numérique | ||
| Système | Dimension (en mm) | 482.0 ((W) * 350 ((D) * 5U ((H) | |
| Le poids | ≤ 20 kg (sans redresseurs) | ||
| Mode de refroidissement | Refroidissement naturel | ||
| Mode d'installation | Installé sur un support de 19 pouces ou à l'intérieur de l'armoire | ||
| Mode de câblage | Entrée supérieure et sortie supérieure | ||
| Mode de maintenance | Maintenance avant, modification du grade du module de support | ||
| Niveau de protection | Résistance à la corrosion | ||
| Distribution du courant alternatif | Mode d'entrée | Pour les appareils à commande numérique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: | |
| Capacité d'entrée | 1 × 125A/2P | ||
| Plage de tension d'entrée | 90 ~ 300Vac | ||
| SPD à courant alternatif | 20 kA/40 kA, 8/20 μs | ||
| Distribution en courant continu | Voltage de sortie | -43~-58VDC, valeur nominale: -53,5VDC | |
| Capacité maximale | Pour les appareils à commande numérique: | Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: | |
| Disjoncteurs à batterie | 2×125A/1P | ||
| Disjoncteurs de charge |
Les mesures de sécurité doivent être prises conformément à l'annexe I, paragraphe 2, du règlement (CE) no 765/2008. Le système de détection de la pollution doit être conforme à l'annexe I du règlement (CE) no 1333/2009. |
||
| Module de rectificateur | Voltage d'entrée | Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de pression. | |
| Efficacité | ≥96%@valeur de pointe | ||
| Puissance nominale | Pour les appareils à courant alternatif: | ||
| Température de fonctionnement | -40°C~+75°C (débit plein inférieur à 50°C) | ||
| Dimension | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | ||
| Le poids | ≤ 2 kg | ||
| Mode de refroidissement | Refroidissement forcé par ventilateur | ||
|
Contrôleur
|
Entrée de signal | 4 AI (3 température de la batterie, 1 température ambiante),6 DI (SPD, 6 DI commun) | |
| Sortie d'alarme | 6 contact à sec | ||
| Port de communication | Interface LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Mode d'affichage | Disque LCD | ||
| Environnement | Température de fonctionnement | -40°C~+75°C (lors de fonctionnement à pleine charge, la température ne dépasse pas 50°C) | |
| Température de stockage | -40°C à +75°C | ||
| Humidité de fonctionnement | 0% à 95% (non condensé) | ||
| Hauteur | 0~3000m ((Si l'altitude est comprise entre 2000m et 3000m, la température maximale de fonctionnement diminue de 1°C à mesure que l'altitude augmente de 200m.) | ||
4.Système d'alimentation intégréDiagramme
5.MR483000HG2B-CS est une marque de véhicule.
| Entrée de courant alternatif | Sortie CC | ||
| Voltage d'entrée (nominal) | Le réglage de la tension est effectué à l'aide d'un régulateur de tension. | Voltage de sortie | -42 à -58 VDC, noté: -53,5 VDC |
| Plage de tension d'entrée | 85 à 290 VAC | Efficacité maximale | > 96% |
| Courant d'entrée maximal | 18A | Capacité maximale | 3 000 W |
| Fréquence d'entrée | 45 à 65 Hz | Courant de sortie maximal | 56.1A |
| Facteur de puissance | Le débit d'électricité doit être supérieur ou égal à 0,99 (220VAC @ 20% à 100% de charge) | THD | ≤ 5% @ 50% à 100% de charge |
| Contrôle et surveillance | Environnement | ||
| Protocole de communication | Il est possible | CEM | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon. |
| LED | Verte-normale; jaune-alarme; rouge-faille | Sécurité | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon. |
6.MR484000SG1-GS est une marque
L Efficacité maximale > 96,5%
La puissance est de 45°C à 75°C.
L Rating de puissance de sortie à < 176 VAC
Densité de puissance élevée
| Entrée de courant alternatif | Sortie CC | ||
| Voltage d'entrée (nominal) | Le réglage de la tension est effectué à l'aide d'un régulateur de tension. | Voltage de sortie | -42 à -58 VDC, noté: -53,5 VDC |
| Plage de tension d'entrée | 85 à 290 VAC | Efficacité maximale | > 96,5% |
| Courant d'entrée maximal | 26A | Capacité maximale | 4350 W |
| Fréquence d'entrée | 45 à 65 Hz | Courant de sortie maximal | 81.3A |
| Facteur de puissance | Le débit d'électricité doit être supérieur ou égal à 0,99 (220VAC @ 20% à 100% de charge) | THD | Le niveau de charge de l'appareil doit être inférieur ou égal à: |
| Contrôle et surveillance | Environnement | ||
| Protocole de communication | Il est possible | CEM | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la matière. |
| LED | Verte-normale; jaune-alarme; rouge-faille | Sécurité | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon. |
7.MC2600 Contrôleur
Introduction au projet
Le MC2600 est le contrôleur de puissance en courant continu de nouvelle génération développé par Megmeet. Le contrôleur adopte AR 32-bit cortex-M4CPU comme processeur principal.facile à utiliser, et une interface facile à utiliser, une puissante fonction de gestion de l'alimentation hybride comprenant la gestion du diesel, les batteries VRLA et lithium-ion et les modules solaires.
Principales caractéristiques
Mesure
24 fois les lectures analogiques et 9 fois les lectures numériques, y compris: tension du système, courant de charge, courant de la batterie, température de la batterie, 8*Dl, 8*D0, etc.
La communication
Le contrôleur communique avec l'ordinateur hôte en 2 modes: Rs485 et Ethernet (WEB ou SNMP).télécharger les journaux de données et l'historique d'alarme sont disponibles via le navigateur WEBLa communication entre le contrôleur et les rectificateurs et les modules solaires utilise la communication CAN.
Le protocole SNMP prend en charge les ports GET, SET et TRAP 4xRs485 pour le BMS de batterie, le DG ou le dispositif de fonction d'extension
Le journal de l'historique des alarmes
1000 journaux d'historique des alertes d'événements, FlFO pour l'analyse du système
Le journal des statuts du système
1000 enregistrements des relevés de tension de sortie et de courant de charge et 50 enregistrements des relevés historiques des essais de la batterie
LCD et LED
Affichage à écran LCD 128 x 32 pour l'état d'accès, les alarmes, les paramètres de l'utilisateur; LED vertes/jaunes/rouges indiquent l'état de fonctionnement et les alarmes
Gestion de la batterie
Gestion de la batterie
Alertes/événements
8.MC2900 Contrôleur
Introduction au projet
Le Mc2900 est le contrôleur de puissance CC de dernière génération développé par Megmeet. Il est basé sur le processeur ARM Cortex-A8, 256Nflash, 512M SRAM et le système d'exploitation linux.,et interface facile à utiliserLe contrôleur fournit la fonction de gestion du redresseur, du module solaire, du module éolien, du module DC/DC, du module HVDC diesel, de la batterie VRLA et de la batterie lithium-ion.
Principales caractéristiques
Mesure
22 fois les lectures analogiques et 12 fois les lectures numériques, y compris: tension du système, courant de charge, courant de la batterie, température de la batterie, température ambiante, humidité ambiante, 12*Dl. 8*DO.etc.
La communication
Le contrôleur communique avec l'ordinateur hôte en 2 modes: Rs485 et Ethernet (TcP/p, UDp, https et SNMp).télécharger l'historique opérationnel et l'historique des alarmes sont disponibles sur le navigateur WEBLa communication entre le contrôleur et les redresseurs et les modules solaires utilise la communication CAN.
Le protocole SNMP prend en charge les ports GET, SET et TRAP 4xRS485 pour les cartes de fonctionnalités de batterie BMS, DG ou d'extension
Le journal de l'historique des alarmes
200000 alarmes d'historique et 100000 événements d'historique
Le journal des statuts du système
5000 journaux de test de la batterie, 5000 journaux de charge de la batterie, 5000 journaux de décharge de la batterie, 5000 journaux de fonctionnement du DG
LCD et LED
Écran LCD 128 x 160 pour accéder aux conditions de fonctionnement actuelles, aux alarmes, aux paramètres de l'utilisateur; LED vert/jaune/rouge pour indiquer l'état de fonctionnement et les alarmes
Collecte et gestion
Gestion de la batterie
L Gestion du démarrage et du flotteur
L'utilisation de l'électricité
Compensation de la température
Le LVD
Test de la batterie
L Calcul de la tension du point médian de la capacité
Je coupe le sommet
Gestion des batteries au lithium
Je change selon la capacité de la batterie
Je change selon la tension de la batterie
L'essai DG
L Calcul du carburant restant
L gestion des priorités en matière d'apport énergétique
L'économie d'énergie du rectificateur
L Rotation du redresseur
Alertes/événements
