| Capacité de système: | 18 kW/300A | Module de redresseur de puissance de sortie: | Pour les véhicules à moteur: |
|---|---|---|---|
| Voltage d'entrée: | Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d' | Voltage de sortie: | -43~-58VDC, valeur nominale: -53,5VDC |
| Facteur de puissance: | >0,99 | Fréquence d'entrée: | 45 à 65 Hz |
| Efficacité: | ≥96% | Entrée de courant alternatif: | 63A/4P × 1 |
| Sortie de courant alternatif: | 32A/1P×6 (individuellement pour chaque module rectificateur) | Les disjoncteurs de charge: | Pour les véhicules à moteur à commande électrique, la valeur de la valeur de la commande électrique |
| Coupe-batterie: | 125A/1P × 2 | Commutateur de contournement: | 125A/4P × 1 |
| Mettre en évidence: | Unité du système d'alimentation,Système de rectification pour télécommunications,Système de rectification de hauteur de télécommunication 6U |
||
Système de rectificateur de télécommunications branché à chaud 8U pour armoire d'intérieur avec une large plage de tension d'entrée 85-300Vac
1. Vue d' ensemble
ET48300-001 alimentation sous-rack avec conception hauteur 8U peut répondre aux besoins critiques d'application de la fibre et de la transmission micro-ondes, le dispositif d'accès et l'interrupteur.avec MCBs CA/batterie/charge.
2. Caractéristiques clés
2.1 largeur standard de 19 pouces, qui présente l'avantage d'une large utilisation;
2.2 Gestion parfaite de la batterie, prolonge la durée de vie de la batterie et fournit divers ports de communication, RS485, port Internet, contacts secs, etc.qui permet un réseau flexible et une surveillance à distance;
2.3 Le redresseur et le régulateur sont branchables à chaud, leur entretien en ligne est facile et rapide;
2.4 une large plage de tension d'entrée ((85-300Vac) le réseau électrique est adaptable.
3. Liste de configuration du cabinet rectificateur télécom
| - Je ne sais pas. | Définition | Spécifications | Nombre |
| 1 | Armoire intérieure | (1) Dimension extérieure: largeur × largeur × hauteur 600 × 600 × 2000 mm (2) Un compartiment: inclure un support de 42U 19" (3) Avec une porte d'entrée ((plaque acrylique) et une serrure d'armoire (4) Matériau: acier laminé à froid, paroi unique (5) Y compris deux ventilateurs 48VDC (6) Y compris deux plateaux |
1 |
| 2 | Système de rectificateur |
Système: ET48300-001 ((19" hauteur 8U)) |
1 |
| 3 | Capteur de fumée | Connexion au module de surveillance du système de redresseur | 1 |
| 4 | Capteur d'eau | Connexion au module de surveillance du système de redresseur | 1 |
| 5 | Capteur de température | Connexion au module de surveillance du système de redresseur | 1 |
| 6 | Capteur de porte | Connexion au module de surveillance du système de redresseur | 1 |
| 7 | Le paquet | Boîtier en bois | 1 |
4Spécification technique du rectificateur
| Catégorie | ET48300-001 | |
| Système | Dimension (en mm) | 482.0(W) *350.0(D) *8U(H) |
| Le poids | ≤ 40 kg ((sans le module rectificateur) | |
| Mode de refroidissement | Refroidissement naturel | |
| Mode de câblage | Entrée supérieure et sortie supérieure | |
| Mode de maintenance | Maintenance avant, modification du grade du module de support | |
| Mode d'installation | Installé sur un support de 19 pouces ou à l'intérieur de l'armoire | |
| Grade IP | Résistance à la corrosion | |
| Distribution du courant alternatif | Mode d'entrée | 220VAC ((L1-L2-L3 connecté en parallèle) |
| Capacité d'entrée | 63A/4P × 1 | |
| Fréquence d'entrée | 45 à 65 Hz, valeur nominale: 50 Hz/60 Hz | |
| Capacité de sortie | 32A/1P×6 (individuellement pour chaque module rectificateur) | |
| SPD à courant alternatif | 20 kA/40 kA, 8/20 μs | |
|
DC Distribution
|
Voltage de sortie | -43~-58VDC, valeur nominale: -53,5VDC |
| Capacité maximale | Le régulateur doit être équipé d'un dispositif de régulation de la température. | |
| Disjoncteur de batterie | 125A/1P × 2 | |
| Commutateur de contournement | 125A/4P × 1 | |
| Disjoncteurs de charge |
Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées. |
|
| SPD à courant continu | 40 kA, 8/20 μs | |
| Réducteur | Voltage d'entrée | Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de pression. |
| Efficacité | ≥ 96% | |
| Puissance nominale | Pour les appareils à courant alternatif: | |
| Température de fonctionnement | -40°C~+75°C (débit plein inférieur à 50°C) | |
| Dimension | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Le poids | ≤ 2 kg | |
| Mode de refroidissement | Refroidissement forcé par ventilateur | |
| Facteur de puissance | ≥ 099 | |
| THD | ≤ 5% | |
| Contrôleur | Entrée de signal | 4 AI ((3 température de la batterie, 1 température ambiante), 7 DI ((SPD, 6 DI commun) |
| Sortie d'alarme | 4 contact à sec | |
| Port de communication | RS485, SNMP | |
| Mode d'affichage | Disque LCD | |
|
Environnement
|
Température de fonctionnement | -40°C~+75°C (débit plein inférieur à 50°C) |
| Température de stockage | -40°C à +70°C | |
| Humidité de fonctionnement | 5% à 95% (non condensé) | |
| Hauteur | 0~3000m ((Si l'altitude est comprise entre 2000m et 3000m, la température maximale de fonctionnement diminue de 1°C à mesure que l'altitude augmente de 200m.) | |

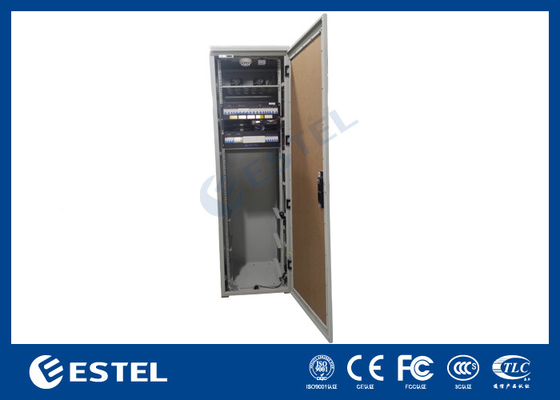

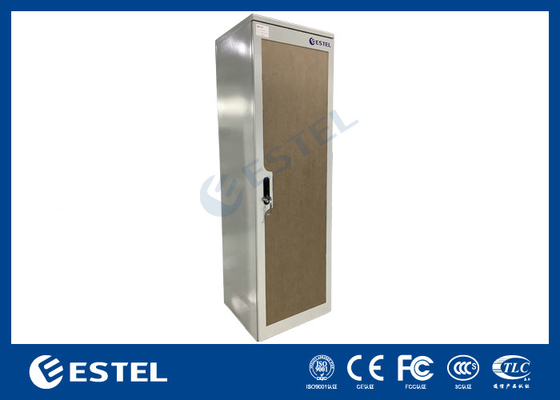

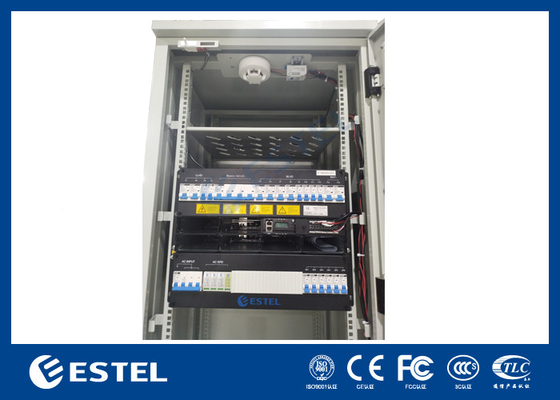

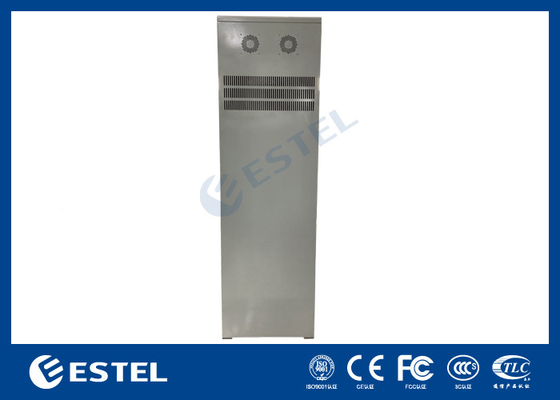

5- Des photos de rectificateur.
