ET48300005 Système d'alimentation intégré pour l'alimentation électrique ininterrompue et l'armoire extérieure

Système d'alimentation intégré ET48300005 pour alimentation sans interruption et armoire extérieure

Présentation du système d'alimentation CC intégré ET48300-005

L'alimentation sous rack ET48300-005 présente une conception compacte de 5U de hauteur pour répondre aux besoins des applications critiques de transmission par fibre optique et micro-ondes, de dispositifs d'accès et de commutateurs. Le système a une capacité de puissance maximale de 300 A, avec des disjoncteurs CA, batterie et charge. Les câbles sont accessibles par l'avant avec les MCB et les jeux de barres.

Principales fonctionnalités

• Largeur standard de 19 pouces : assure la compatibilité pour une utilisation large.

• Hauteur compacte 5U : permet d'économiser de l'espace et de réduire les coûts d'installation.

• Fonctionnement frontal et accès aux câbles : offre un attrait esthétique et un entretien sûr.

• Gestion avancée de la batterie : prolonge la durée de vie de la batterie et offre divers ports de communication (RS485, port Internet, contacts secs) pour une mise en réseau flexible et une surveillance à distance.

• Redresseur et contrôleur remplaçables à chaud : permettent une maintenance en ligne facile et rapide.

• Large plage de tension d'entrée (85-300 Vac) : s'adapte à diverses conditions du réseau électrique.

Scénarios d'application

• Stations de base sans fil

• Réseaux de transport

• Réseaux de communication pour les entreprises

Caractéristiques

Distribution CA

• Mode d'entrée : 220 VAC monophasé

• Capacité d'entrée : 1 × 100A/2P

• Fréquence d'entrée : 45 ~ 65 Hz (valeur nominale : 50 Hz/60 Hz)

• SPD CA : 20 kA/40 kA, 8/20 μs

Distribution CC

• Tension de sortie : -43 à -58 V CC (valeur nominale : -53,5 V CC)
• Capacité maximale : 18 kW
• Disjoncteur de batterie : 2 × 125 A (1 pôle)
• Disjoncteurs de charge :
  • LVD : 32A (1 pôle) × 2 + 40A (1 pôle) × 2 + 63A (1 pôle) × 3
  • BLVD : 6A (1 pôle) × 2 + 10A (1 pôle) × 2 + 16A (1 pôle) × 2
• Tension d'entrée du redresseur : 85 VCA à 300 VCA (valeur nominale de 220 VCA)
• Efficacité : >96 %
• Puissance nominale : 3 000 W (176 ~ 300 VAC)
• Température de fonctionnement : -40 ℃ à +75 ℃ (sortie totale en dessous de 50 ℃)
• Dimension : 106,5 mm (L) × 286 mm (P) × 41,5 mm (1U/H)
• Poids : ≤2kg
• Mode de refroidissement : refroidissement forcé
• Facteur de puissance : ≥0,99
• THD : ≤5 %

Contrôleur

• Entrée de signal : 4 AI (3 températures de batterie, 1 température ambiante), 7 DI (SPD, 6 DI communes)
• Sortie d'alarme : 6 contacts secs
• Port de communication : RS485, SNMP
• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : -40 ℃ à +75 ℃ (sortie totale en dessous de 50 ℃)
• Température de stockage : -40 ℃ à +70 ℃
• Humidité de fonctionnement : 5 % à 95 % (sans condensation)
• Altitude : 0 à 3 000 m (Pour des altitudes comprises entre 2 000 et 3 000 m, la température de fonctionnement maximale diminue de 1 ℃ tous les 200 m d'augmentation d'altitude.)

Cette présentation fournit une compréhension complète du système d'alimentation CC intégré ET48300-005, conçu pour la fiabilité et l'efficacité dans diverses applications de télécommunications.

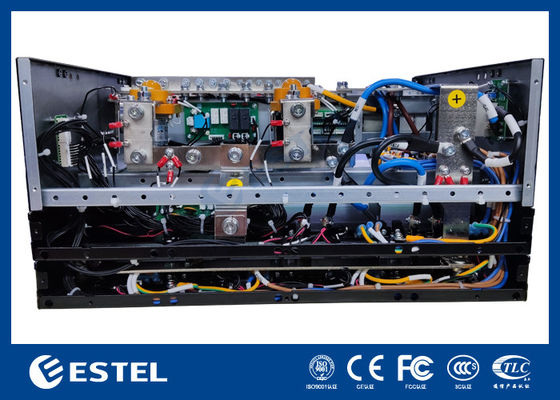

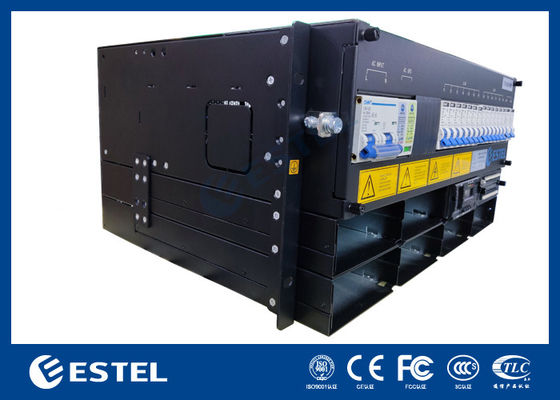

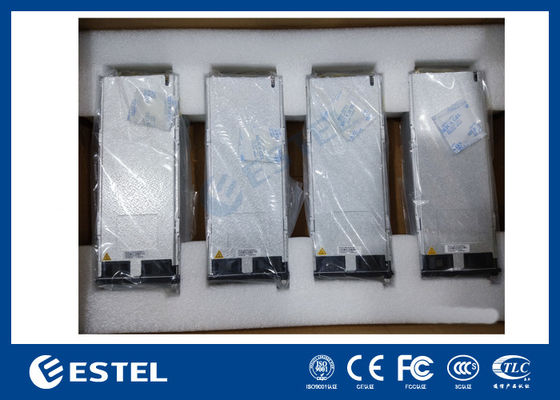

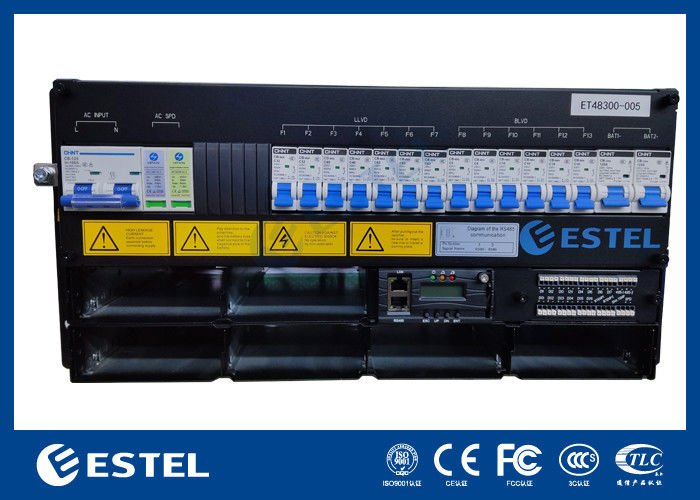

Images du système d'alimentation intégré ET48300-005 :
