ET48300-005 Système d'alimentation intégré pour l'alimentation électrique ininterrompue et l'armoire extérieure

ET48300-005 Système d'alimentation intégré pour l'alimentation électrique ininterrompue et l'armoire extérieure

ET48300-005 Introduction au système d'alimentation en courant continu intégré

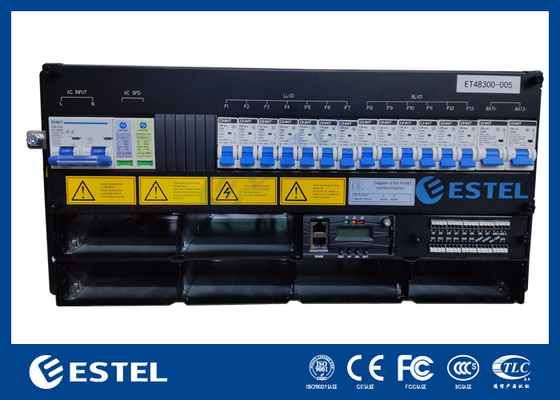

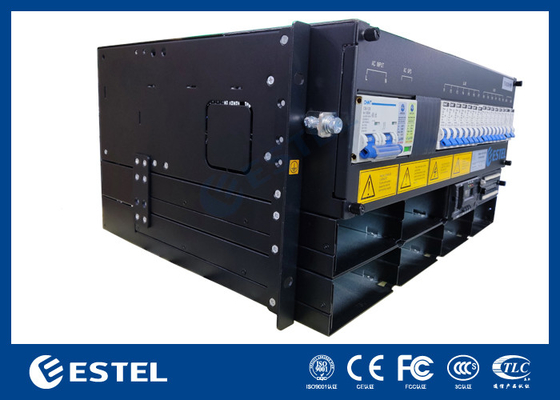

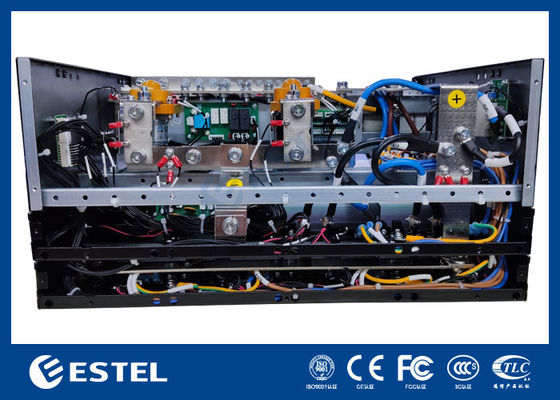

L'alimentation sous-rack ET48300-005 est dotée d'une conception compacte de hauteur de 5 U pour répondre aux besoins critiques des applications de transmission de fibres et de micro-ondes, de dispositifs d'accès et d'interrupteurs.Le système a une capacité de puissance maximale de 300ALes câbles sont accessibles de l'avant avec des MCB et des barres de bus.

Principales caractéristiques

• Largeur standard de 19 pouces: Assure la compatibilité pour une large utilisation.
• Compact 5U hauteur: Économise de l'espace et réduit les coûts d'installation.
• Fonctionnement avant et accès par câble: offre un attrait esthétique et un entretien sécuritaire.
• Gestion avancée de la batterie: Prolonge la durée de vie de la batterie et offre divers ports de communication (RS485, port Internet, contacts secs) pour une mise en réseau flexible et une surveillance à distance.
• Réctificateur et contrôleur échangeables à chaud: permet une maintenance en ligne facile et rapide.
• Large plage de tension d'entrée (85 à 300 Vac): s'adapte aux différentes conditions du réseau électrique.

Scénarios d'application

• Stations de base sans fil
• Réseaux de transport
• Réseaux de communication pour les entreprises

Les spécifications

Distribution du courant alternatif

• Mode d'entrée: 220VAC à une phase
• Capacité d'entrée: 1 × 100A/2P
• Fréquence d'entrée: 45 à 65 Hz (valeur nominale: 50 Hz/60 Hz)
• SPD à courant alternatif: 20 kA/40 kA, 8/20 μs

Distribution en courant continu

• Voltage de sortiePour les véhicules à moteur électrique, la valeur nominale est la valeur nominale de l'appareil.
• Capacité maximale: 18 kW
• Coupe-batterie: 2 × 125A (1 pôle)
• Les disjoncteurs de charge:
  • LVD: 32A (1 pôle) × 2 + 40A (1 pôle) × 2 + 63A (1 pôle) × 3
  • Le système de détection de l'échappement doit être équipé d'un système de détection de l'échappement.

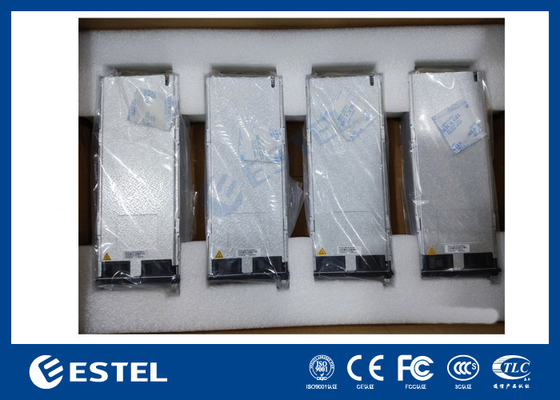

• Voltage d'entrée du rectificateur: 85VAC à 300VAC (noté 220VAC)
• Efficacité: > 96%
• Puissance nominale: 3000 W (176 à 300 VAC)
• Température de fonctionnement: -40°C à +75°C (volume de sortie inférieur à 50°C)
• DimensionLe nombre d'unités de mesure doit être supérieur ou égal à:
• Le poids: ≤ 2 kg
• Mode de refroidissement: refroidissement forcé
• Facteur de puissance: ≥ 0.99
• THD: ≤ 5%

Contrôleur

• Entrée de signal: 4 AI (3 température de la batterie, 1 température ambiante), 7 DI (SPD, 6 DI commun)
• Sortie d'alarme: 6 contacts secs
• Port de communication: RS485, SNMP
• Mode d'affichageLcd:

Environnement

• Température de fonctionnement: -40°C à +75°C (volume de sortie inférieur à 50°C)
• Température de stockage: -40°C à +70°C
• Humidité de fonctionnement: 5% à 95% (non condensé)
• Hauteur: 0 à 3000 m (pour les altitudes comprises entre 2000 et 3000 m, la température maximale de fonctionnement diminue de 1°C pour chaque augmentation de 200 m d'altitude).

Cette vue d'ensemble fournit une compréhension complète du système d'alimentation en courant continu embarqué ET48300-005, conçu pour la fiabilité et l'efficacité dans diverses applications de télécommunications.

ET48300-005 Système d'alimentation intégré
