Armoire de données extérieure standard 38U avec climatiseur en continu et roues faciles à déplacer

Armoire de données extérieure 38U avec climatiseur en courant continu et roues facile à déplacer

Cette armoire est de 2000 mm de haut et 8000 mm de large et 1000 mm de profondeur.

Voici une brève introduction

● Construction en extérieur

● 38 racks (RU), rails standard 19

● Accès avant (accès arrière optionnel)

● Système de verrouillage à trois points anti-vol, cadenas de support

● Couche en poudre extérieure, anti-corrosion

● Couleur standard: gris clair, RAL7035.

● Entrée de câble au fond de l'armoire

● Inclure une barre de mise à la terre

● Mettez un bouchon de porte.

● Mettez quatre roues au bas.

● Des solutions de refroidissement en option: ventilateur, climatiseur, échangeur de chaleur

Ci-dessous le paramètre technique

Tableau de conformité standard

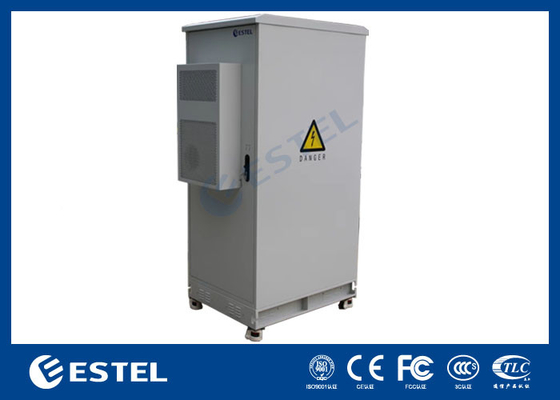

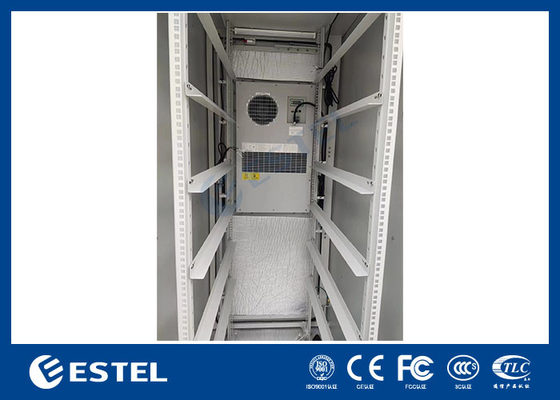

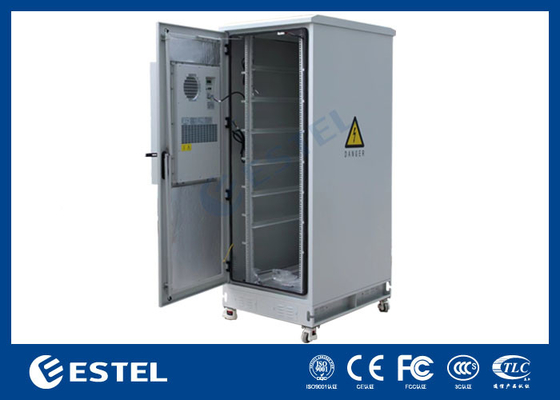

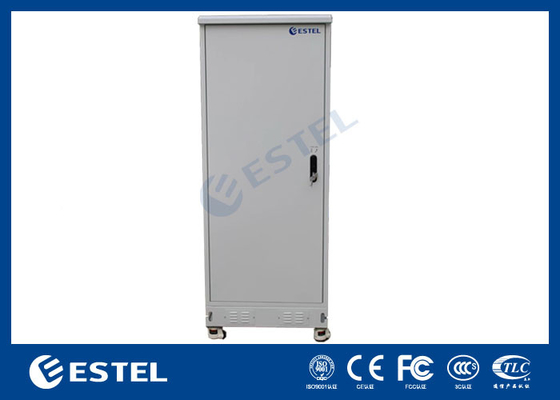

Photos du cabinet

La conception d'une cabine de télécommunications extérieure avec une alimentation électrique à l'intérieur implique plusieurs étapes essentielles pour s'assurer qu'elle est durable, fonctionnelle et capable de résister à diverses conditions environnementales.Voici un guide complet sur la façon de concevoir une telle armoire:

1. Définir les spécifications et les exigences

• Objectif et utilisation: déterminer l'utilisation principale de l'armoire, telle que l'hébergement d'équipements de télécommunications, d'aliments ou des deux.
• Conditions environnementales: Considérez le climat, la température, l'humidité et le risque d'exposition à la poussière, à l'eau ou à des éléments corrosifs.
• Taille et capacité: déterminer la taille et la capacité requises en fonction de l'équipement à loger.
• Règlements et normes: respecter les normes et réglementations pertinentes de l'industrie, telles que les classifications IP pour l'étanchéité et l'étanchéité à la poussière.

2. Sélectionnez Matériaux et construction

• Corps de l'armoire: utiliser de l'acier galvanisé ou de l'acier inoxydable pour sa durabilité et sa résistance à la corrosion.
• Fermetures et serrures: Mettez des serrures et des charnières sûres et résistantes aux intempéries.
• Système de refroidissement: installer un climatiseur ou un ventilateur pour maintenir une température de fonctionnement appropriée dans l'armoire.S'assurer qu'il est adapté à une utilisation en extérieur et capable de gérer les conditions environnementales attendues.
• Fermeture: utilisez des joints et des joints pour empêcher l'entrée d'eau, de poussière et d'autres contaminants.

3Conception de l' alimentation électrique

• Source d'alimentation: décider du type d'alimentation (CA/CC), de sa capacité et de sa capacité d'intégration ou de séparation.
• Système UPS: envisagez d'intégrer une alimentation électrique ininterrompue (UPS) pour fournir une alimentation de secours en cas de panne.
• Compartiment de la batterie: concevoir un compartiment de la batterie sécurisé et ventilé à l'intérieur de l'armoire.
• Distribution d'énergie: inclure une unité de distribution d'énergie (PDU) pour gérer et distribuer l'énergie à divers appareils à l'intérieur de l'armoire.

4- L'organisation et la mise en page interne

• Rails de montage: Installez des rails de montage standard de 19 pouces pour accueillir les équipements de télécommunication.
• Gestion des câbles: fournir des plateaux de câbles, des clips et des guides pour organiser et acheminer les câbles dans l'armoire.
• Mettre à la terre: s'assurer que le boîtier est correctement mis à la terre pour se protéger contre les risques électriques.

5Protection de l'environnement

• Étanchéité: Il convient de rechercher une étanchéité IP d'au moins IP55 ou supérieure pour protéger contre l'entrée d'eau.
• Protéger contre la poussière: utiliser des filtres et des joints pour empêcher la poussière et les débris d'entrer dans l'armoire.
• Contrôle de la température: intégrer des capteurs de température et des alarmes pour surveiller et contrôler la température interne.

6. Caractéristiques de sécurité

• Protection contre les éclairs: Installez des arrêtés de foudre ou d'autres dispositifs de protection contre les coups de foudre.
• Protection contre les incendies: envisagez d'utiliser des matériaux résistants au feu et d'y intégrer des systèmes de détection et d'extinction des incendies.
• Étiquettes et panneaux d'avertissement: fournir des étiquettes et des panneaux d'avertissement clairs et visibles pour indiquer les dangers potentiels et les instructions d'utilisation.

7Tests et validation

• Test environnemental: soumettre l'armoire à diverses conditions environnementales pour s'assurer qu'elle fonctionne comme prévu.
• Test de fonctionnalité: tester tous les composants et systèmes de l'armoire pour vérifier leur fonctionnalité et leur compatibilité.
• Test de conformité: s'assurer que l'armoire est conforme aux normes et réglementations du secteur.
