Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Armoire électrique extérieure | Dimension: | Les étoiles de la série W*D*H 750 mm × 750 mm × 1750 mm |
|---|---|---|---|
| Matériel: | Paroi unique en acier galvanisé | Réfrigération: | climatiseur et fan |
| Support d'équipement: | Support de 19 pouces | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| La porte: | Une entrée principale | personnalisé: | - Oui, oui. |
| Mettre en évidence: | Armoire électrique intégrée extérieure,Cabinet d'alimentation avec distribution électrique,Cabinet électrique avec système de surveillance |
||
32U IP55 Armoire électrique intégrée extérieure avec système de distribution et de surveillance de l'énergie
Paramètres techniques du cabinet
| Configuration | Nom de l'article | Paramètre technique | |
| Le cabinet | Modèle | ET7575175 | |
| Niveau de protection | Pour la protection contre la corrosion | ||
| Dimension extérieure | H1750mm × W750mm × D750mm (peut être personnalisé) | ||
| Dimension interne | 19 pouces de rails, 32U | ||
| Matériel | Acier galvanisé, épaisseur 1,2 mm, paroi unique. | ||
| Isolement | PEF (facultatif) | ||
| Le revêtement | Couche en poudre de polyester | ||
| Couleur | RAL7035 Pour les véhicules à moteur électrique | ||
| Fermeture | Système de verrouillage à trois points anti-vol | ||
| La charnière | Charnière intérieure | ||
| Options d'installation | Parties à moteur à rouleaux | ||
| Routage par câble | Cable dans et hors du fond de l'armoire | ||
| Maintenance | Une porte d'entrée, entretien avant | ||
| Réfrigération | Les options | Air conditionné | Ventilateur |
| Capacité de refroidissement | Unité d'alimentation | 180CFM | |
| Voltage d'entrée | Pour les appareils à commande numérique | 48 VDC | |
| La communication | Résistance à la compression | / | |
| Contrôleur de température | Régulateur de température du ventilateur de 48 V | ||
| Unité de distribution électrique | Résistant aux éclairs de catégorie B | ||
| Entrée de courant alternatif | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | ||
| Sortie de courant alternatif | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | ||
| Sortie CC | 16A/1P×4. (facultatif) | ||
| Capteurs |
1 x détecteur de fumée, 1 x capteur d'eau, 1 x capteur de température et d'humidité, 1 x émetteur de porte, Un détecteur de vibrations. |
||
| Autres | Lampe à LED 48VDC pour l'éclairage | ||
| Environnement | Température de fonctionnement | -40°C ~+55°C (+Radiation solaire) | |
| Température de stockage | -40°C à +70°C | ||
| Humidité de travail | 5% à 95% (pas de condensation) | ||
| Altitude de travail | 0 à 4000 mètres |
||
1.32U cabinet de télécommunications Introduction
L'armoire extérieure est largement utilisée dans les opérateurs de télécommunications, les sites de télécommunications mobiles, les petits abris extérieurs, les armoires de commande électrique ferroviaire, la police électronique, les stations de base de communication,stations de détection de l'air extérieur, les armoires de contrôle solaire, etc.
2Caractéristiques du cabinet
- La protection contre les intrusions est IP55, nous pouvons fournir un armoire IP65 basé sur le client's réel.
- Fabriqué en galvanisé.
- la porte d'entrée utilise une serrure anti-vol standard à trois points. la serrure de porte forme une structure de verrouillage à trois points supérieure, moyenne et inférieure.l'effet de verrouillage est sûr et fiable.
- Des poteaux de montage standard.
- Porte sécurisée par système de verrouillage en acier (PADLOCK de support)
- Il est installé dans le système de base de la racine au sol ou au-dessus de la colonne au sol par "enterrement direct"
- L'accès au câble se fait par la base standard avec accès sur le côté ou le toit disponible sur demande.
3Instructions du Cabinet
Pour ceux qui ont besoin de plus que de l'armoire standard, cette série peut également offrir une véritable sécurité de la solution personnalisée avec beaucoup d'options disponibles,fournir un environnement climatisé pour tout équipement électroniqueIl fournit un environnement sécurisé et climatisé pour tout équipement électronique.
Ce placard de batteries de 1750 mm de haut et 750 mm de large et 750 mm de profondeur est le choix idéal pour les besoins en rayonnages extérieurs.
| La norme | Définition |
| Les États membres doivent respecter les dispositions de la présente directive. | Compatibilité électromagnétique |
| GB4706.1 | Sécurité des appareils ménagers et des appareils électriques à usage similaire. |
| Je vous en prie.1 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - stockage |
| Je vous en prie.2 | Conditions environnementales existantes dans l'application des produits électriques et électroniques - transports |
| Je vous en prie.3 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - utilisation |

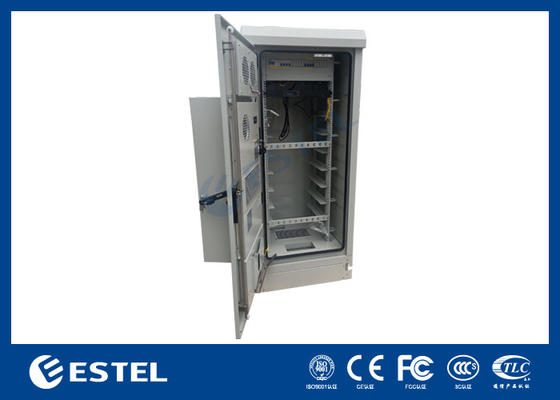

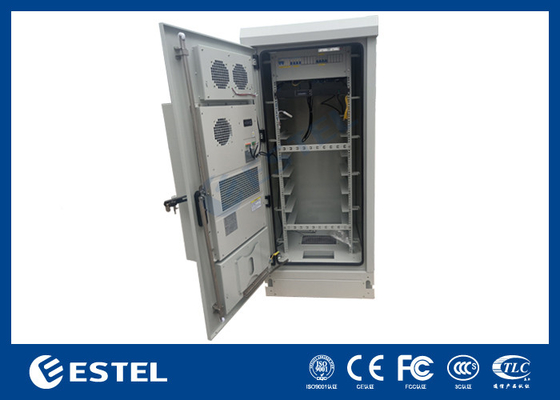

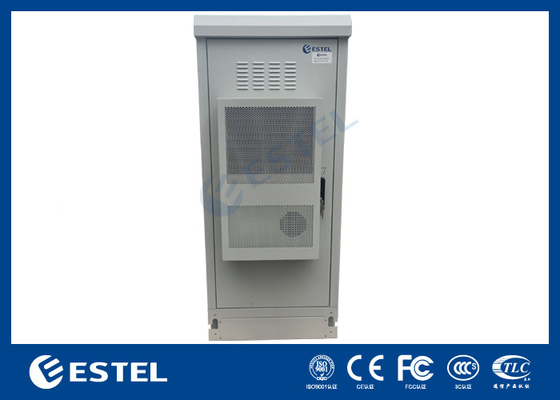

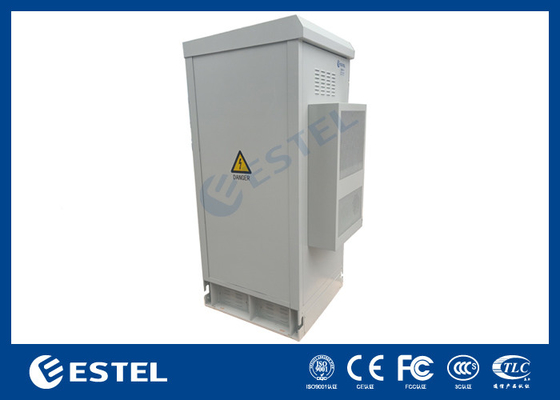

Portraits de cabinet
Paramètres technologiques du climatiseur
| Nom de l'article | Nom | Unité | Paramètre |
| Dimension et installation | Dimension du contour du corps (hauteur*largeur*profondeur) | mm | 750*450*200 |
|
Dimension de contour comprise la taille*largeur*profondeur) |
mm | 784*484*200 | |
| Le poids | Poids de la pâte | 24 | |
| Méthode d'installation | Porte montée | ||
| Méthode d'installation | À l'extérieur | ||
| Environnement et protection | Température de l'environnement de travail | °C | -40 à +55 |
| Le bruit | dB (A) | 65 | |
| Espérance de vie | Années | > 10 | |
| Grade IP | Pour la protection contre la corrosion | ||
| Réfrigérant | R134a | ||
| Certification ROHS | - Oui, oui. | ||
| Résultats | Plage de tension d'entrée | 220±15%VAC à 50 Hz | |
| Capacité de réfrigération ((L35/L35) | W | 1500 | |
| Pour les appareils de refroidissement, la puissance de sortie nominale (L35/L35) | W | 580 | |
| Le courant de réfrigération nominal (L35/L35) | Une | 2.6 | |
| Courant de réfrigération maximal | Une | 4.6 | |
| Capacité de chauffage (facultatif) | W | 1000 | |
| Volume de l'air dans la circulation interne | M3/h | 320 | |
L'emballage de l'armoire utilise un boîtier en bois sans fumigation qui convient à l'exportation.
