Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Réglateur de télécommunications monté sur support | Modèle: | Les produits de base doivent être présentés dans le tableau ci-dessous: |
|---|---|---|---|
| Contrôleur: | Ethernet, SNMP, ModBus et communication RS485 | Mode d'installation: | Support de 19 pouces |
| Capacité totale: | 1080W | Voltage de sortie: | Pour les conducteurs de véhicules à moteur à commande numérique, le réglage de la tension doit être |
| Module: | Chaud-permutable | Gestion de la batterie: | Le soutien |
| Mettre en évidence: | Système d'alimentation de 1080W,Le rectificateur standard de 19 pouces,Système d'alimentation électrique CS1U-4820 |
||
1Description du système d'alimentation ESTEL
Cette source d'alimentation est une source d'alimentation du système, avec les caractéristiques et fonctions suivantes:
1, large plage d'entrée de tension: 100-240 Vac, adapté à l'entrée du réseau AC dans le monde entier;
2, le système a un facteur de puissance élevé de 0.95; l'exigence harmonique atteint la limite de la norme IEC61000-3-2
2001;
3, sous-tension d'entrée, surtension d'entrée, surtension de sortie, limite de courant de sortie, court-circuit de sortie, fonction de protection contre la surtempérature;
4Le système dispose d'une interface d'entrée de batterie et de la fonction de gestion de sous-tension de la batterie et de charge..
2, Caractéristiques d'entrée du système d'alimentation
Numéro |
Projet | Exigence technique | Unité | Les commentaires |
| 1 | Voltage d'entrée | 100 ¢ 240 | - Je vous en prie. | |
| 2 | Plage de tension d'entrée | 90 ¢ 264 | - Je vous en prie. | |
| 3 | Fréquence de tension d'entrée | 47 ¢ 63 | Hz | |
| 4 | Courant d'entrée maximal | ≤ 18 ans | Une | |
| 6 | Courant d'impact d'entrée | ≤ 80 | Une | Démarrage à froid, tension d'entrée maximale |
| 7 | PFC | ≥ 095 | VIN = 220 Vac, charge nominale |
3Caractéristiques de sortie du système d'alimentation:
|
|
Projet |
Exigence technique |
Unité |
Les commentaires |
|
|
1 |
Voltage de sortie |
54 ± 0.5 |
Vdc |
Voltage d'essai lorsque la batterie est épuisée |
|
|
2 |
Courant de sortie |
0 ¢ 20 |
Une |
L'alimentation est fournie avec un |
|
|
3 |
Pression stable |
±3 |
% |
|
|
|
4 |
Batterie |
54 ± 0.5 |
V |
Voltage d'essai pour la batterie lorsque |
|
|
5 |
Batterie |
8 à 0.5 |
Une |
Épreuve à courant constant |
|
|
6 |
Lignes de sortie |
≤ 200 |
MVp-p |
Charge nominale, oscilloscope |
|
|
7 |
Production totale |
1080 |
W |
L'alimentation est fournie avec un |
|
|
8 |
Sortie de démarrage |
≤ 6 |
S |
VIN = 220 Vac, charge nominale |
|
|
9 |
Temps de mise en service |
≤ 100 |
M.S. |
La tension de sortie passe de 10% |
|
|
10 |
Dépassement |
≤ 5 |
% Vo |
|
|
|
11 |
La sortie |
≥ 10 |
M.S. |
VIN: 220 Vac, charge nominale |
|
|
12 |
dyn |
Surstroke |
≤ 5 |
% Vo |
Variation de la charge de sortie: 25% -50-25% |
|
récupération |
≤ 200 |
μS |
|||
|
13 |
température |
± 0.03 |
Pourcentage/°C |
|
|
|
14 |
livraison |
90 (valeur typique: 92%) |
% |
25°C, entrée 220VAC, charge nominale |
|
3. modèle CS1U-4820 Principe de fonctionnement
Dans des conditions normales, chaque paramètre des modules rectificateurs et de l'unité de distribution est sous le contrôle du module de surveillance, fonctionnant selon le paramètre prédéfini ou les commandes de l'utilisateur.En cas de panne du courant alternatifLorsque la tension de la batterie est inférieure à 42V±0,5V, la tension de la batterie commence à diminuer.le module de surveillance signale la batterie sous le signal d'alarme de tension et coupe la sortie de charge, alors le système d'alimentation cesse de fonctionner. Lorsque le réseau alternatif externe se rétablit, le système reprendra à l'état de fonctionnement normal. (Toutes les données de surveillance ci-dessus sont des valeurs par défaut du système que les utilisateurs peuvent réinitialiser).
4Application du rectificateur
(1) Accès à l'intégration
(2) Système de distribution et d'extension intérieur
(3) Station mobile et système de couverture d'extension
(4) Réseau sans fil
(5) Station terrestre de communication par satellite et station de communication par micro-ondes
(6) Salle de distribution de courant faible
(7) Autres systèmes d'alimentation en courant continu à courant alternatif
5Notre agent de livraison.
Les marchandises peuvent être expédiées par voie maritime, aérienne, par courrier, par voie terrestre, par train, etc.
En plus de l'agent de livraison suivant, nous pouvons aussi chercher l'agent de livraison avec le meilleur prix en Chine si vous avez besoin de nous pour vous.

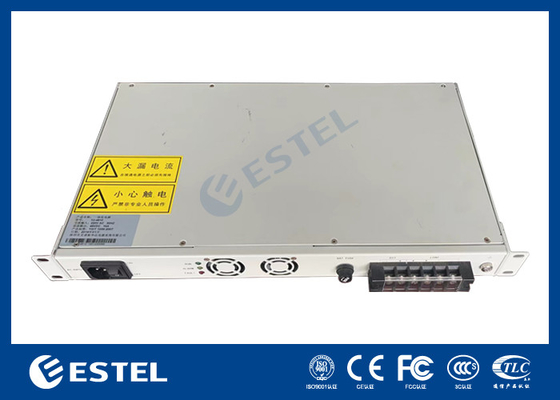

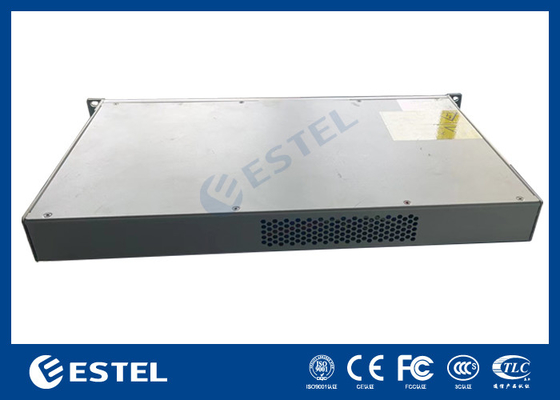

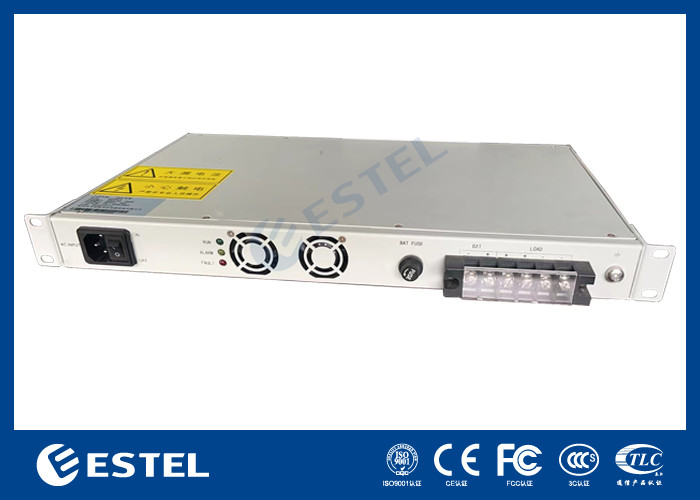

6- Des photos du produit:
