| Nom du produit: | Appareil de télécommunication UPS extérieur | Dimension: | La taille de l'appareil doit être comprise entre 800 mm × 1300 mm × 2210 mm. |
|---|---|---|---|
| Matériel: | Paroi unique en acier galvanisé | Réfrigération: | climatiseur et fan |
| Support d'équipement: | Plateau de 19 pouces et plateau de batterie | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| La porte: | Une porte avant une porte arrière. | Personnalisé: | - Oui, oui. |
| Mettre en évidence: | Armoire intégrée extérieure avec PDU,Armoire intégrée extérieure avec batterie,IP55 Armoire intégrée extérieure |
||
Armoire intégrée extérieure avec batterie et unité de distribution d'énergie avec niveau de protection IP55
Paramètres techniques pour l'ET80130221-BA
| Configuration | Nom de l'article | Paramètre technique |
| Le cabinet | Modèle | Pour les produits de la catégorie 1 |
| Niveau de protection | Pour la protection contre la corrosion | |
| Dimension extérieure | Pour les véhicules à moteur à commande autonome, les dimensions de l'appareil doivent être définies. | |
| Dimension interne | Armoire à batterie à 1 couche supérieure de 19 pouces 33U inférieure | |
| Matériel |
Acier galvanisé, épaisseur 1,2 mm, paroi unique. Épaisseur des pièces de roulement: 2,0 mm |
|
| Isolement | PEF de 20 mm | |
| Le revêtement | Couche en poudre de polyester | |
| Couleur | RAL7035 Pour les véhicules à moteur électrique | |
| La porte | Une porte d'entrée, une porte arrière, verrou à trois points anti-vol, cadenas de support | |
| La charnière | Charnière intérieure | |
| Options d'installation | à l'aide d'un dispositif de détection | |
| Routage par câble | Cable dans et hors du fond de l'armoire | |
| Réfrigération | Conditionneur d'air 2000W 48VDC | |
| ventilateur 12038 48VDC | ||
| Unité de distribution d'électricité |
Tableau de commutation en courant alternatif, avec diode suppresseur de tension transitoire (SPD 80KA) Générateurs de réseau électrique et générateurs diesel (L1, L2, N, G) 120V Nema 5-15R 2 prises électriques 1 double disjoncteur 100A 2 disjoncteurs simples 64A 3 disjoncteurs simples 30A Unité de distribution Voltage d'entrée :AC 220V (L1, L2, N et G) 60Hz une seule phase (connexion au sol L1, L2, N) connexion de générateur électrique Voltage d'entrée : AC 220V (L1, L2, N et G) 60 Hz |
|
| Autres | Lampe à LED 48 VDC | |
| Environnement | Température de fonctionnement | -40°C à +55°C (+ rayonnement solaire) |
| Température de stockage | -40°C à +70°C | |
| Humidité de travail | 5% à 95% (pas de condensation) | |
| Altitude de travail | 0 à 4000 mètres | |
1.Pour les produits de la catégorie 1Les spécifications:
Un cabinet intégré extérieur est un appareil qui intègre une batterie et une unité de distribution d'énergie (PDU) pour fournir une distribution d'énergie et une protection dans un environnement extérieur.
Principales fonctions
Batterie: fournit une alimentation de secours pour l'appareil afin qu'il puisse continuer à fonctionner pendant une période de temps en cas de panne de courant.
Unité de distribution d'énergie (PDU): distribue l'énergie de l'alimentation électrique aux appareils ou systèmes et assure la protection contre la surcharge et le court-circuit.
Caractéristiques:
Résistant à l'eau et à la poussière: Habituellement avec IP55 ou IP65 grade résistant à l'eau et à la poussière, s'adapter à l'environnement extérieur difficile.
Performance de dissipation de chaleur: climatisation/ventilateur intégré ou autre dispositif de dissipation de chaleur pour assurer le fonctionnement normal des dispositifs internes dans un environnement à haute température.
Capacité: Il peut fournir des armoires de différentes capacités, telles que 18u, 22u, 27u, 32u, 42u, etc.
Personnalisation: peut être personnalisée en fonction des besoins de l'utilisateur, y compris la taille, la couleur, la fonction, etc.
Liste des accessoires
| Je ne veux pas. | Nom de l'article | Quantité | Unité | Spécifications |
| 1 | Appareil de soudage extérieur | 1 | Réglage |
(1) Dimension extérieure: largeur × largeur × hauteur 800 × 1300 × 2210 mm (2) Un compartiment: la partie supérieure est celle des équipements, la partie inférieure celle des batteries. (3) Avec une porte d'entrée et un verrou spécial pour l'armoire extérieure (verrou de support) (4) Acier galvanisé, panneau sandwich, double paroi avec isolation thermique (5) Il existe une isolation thermique entre la paroi interne et la paroi externe. |
| 2 |
Conditionneur d'air (refroidissement pour la salle des équipements) |
1 | Réglage | Capacité de refroidissement: 2000 W; alimentation électrique: DC48V |
| 3 | Ventilateur | 1 | Réglage | L'alimentation électrique: DC48V |
| 4 | Capteur de lampe LED | 1 | Le PC | Utilisé pour contrôler l'allumage et l'arrêt de la lampe à LED |
| 5 | Lampe à LED | 1 | Le PC | DC48V |
| 6 | Unité de distribution électrique | 1 | Réglage |
Tableau de commutation en courant alternatif, avec diode suppresseur de tension transitoire (SPD 80KA) Générateurs de réseau électrique et générateurs diesel (L1, L2, N, G) 120V Nema 5-15R 2 prises électriques 1 double disjoncteur 100A 2 disjoncteurs simples 64A 3 disjoncteurs simples 30A Unité de distribution Voltage d'entrée :AC 220V (L1, L2, N et G) 60Hz une seule phase (connexion au sol L1, L2, N) connexion de générateur électrique Voltage d'entrée : AC 220V (L1, L2, N et G) 60 Hz |
| 7 | Le paquet | 1 | Réglage | Étui en bois |
2. Caractéristique
(1) L'armoire est à l'épreuve de la poussière, du soleil et de la pluie, qui est utilisée en extérieur.
(2) Refroidissement de l'armoire: climatiseur.
(3) La disposition de l'armoire est raisonnable, ce qui facilitera l'accès, la fixation et la mise à la terre des câbles.
(4) Tous les câbles utilisés dans l'armoire sont fabriqués à partir de matériaux ignifuges.
(5) L'armoire comprend une barre de mise à la terre
3. Applications
L'armoire d'alimentation extérieure ET80130221-BA est destinée à contenir le système d'alimentation des télécommunications et les batteries, principalement utilisées dans les stations de base de communication sans fil, telles que le système 4G,service intégré de communication/réseau, station de commutation d'accès/transmission, communication/transmission d'urgence, etc.
4. Diagramme de dimension

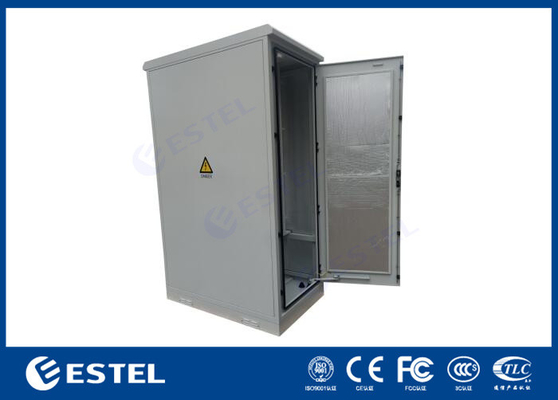

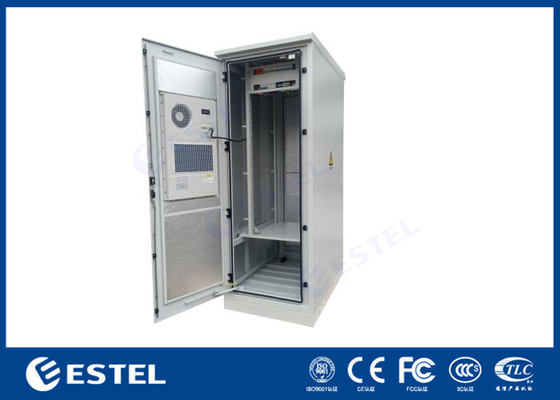

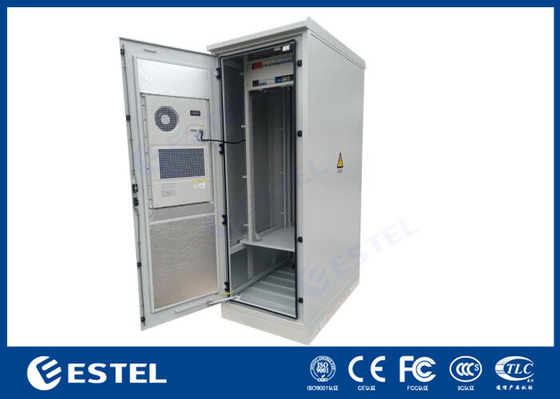

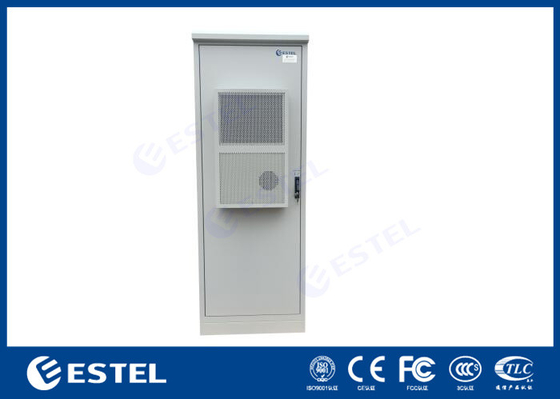

5- Des photos du cabinet
